   【msp430 diy 項目】+ 基于MSP430 的自行車戶外運動系統（改1）
首先還是非常感謝51黑社區，舉辦了這么一個活動，讓我可以有機會正好把MSP430的單片機學習。我手里的芯片、調試器以及一塊帶MSP430的液晶板子終于可以發揮作用了。
1 項目引言
   項目靈感主要來源于上個月剛買的自行車，就想做個碼表了�？紤]到自行車屬于戶外，就想在碼表上加一個指南針系統。順便再附加一些小功能，如計算卡路里等等。
本想利用超聲波測距，根據障礙物的距離對速度提供一個安全指示，在看了淘寶網上那些超聲波模塊有效距離只有450CM，讓我暫時放棄了這一想法。原以為可以和人家交警抓超速的那個測速儀差不多的，認為可以很遠，看來還是有些想當然了。
2 項目器件
   主芯片：MSP430F4270；（原本想用F2013的，但是發現IO口不夠用。我這邊只有F4270所以就用這個型號了，但只是做個開發。我上網問過可以改用G系列的MSP430，價格也便宜，IO口也足夠用的。）
磁阻傳感器（電子羅盤）：HMC1022/HMC5883L；（兩個我都是我昨天買的，等貨到了我在決定用哪個，考慮2013的IO口資源的話，還是HMC5883L用的可能性大些。為了做測試我也把HMC1022加在里面，畢竟IO口還是夠用的。）
     霍爾傳感器（測速）：TLE4913；(3.3V的供電，網上說很好用，就買了10個。開始買的是A3144E，但是是5V供電，將會把它整在里面做個測試。）
   顯示器：NOKIA5110液晶屏或者段碼液晶顯示器以及一些用來指示的LED燈；

控制：按鍵；

電源：鋰電/干電池；（調試的時候會用一些穩壓電源）

3主要功能
測速功能：通過對自行車車輪的旋轉配合磁鋼的作用，使霍爾測速傳感器產生脈沖，MSP430對脈沖進行計數，再根據車輪的半徑，測算出車速。
   指南針功能：通過HMC5883L磁阻傳感器測量磁場，隨著磁場在敏感方向上不斷增強，電壓也就正向增長。因為輸出只與沿著軸方向上的磁阻元件成比例，其他磁阻電橋也放置在正交方向上，就能精密測量其他方向的磁場強度。從而能夠精確的實現指南針的功能。最后通過屏幕顯示出來。
   卡路里計算：通過人工輸入一些參數，結合測速算出行駛里程，從而達到實現計算出卡路里。
   電源管理功能：對電池電量進行檢測，并將其通過顯示器將其電量顯示出來。
      附加功能：時間指示功能，通過430的定時器實現。

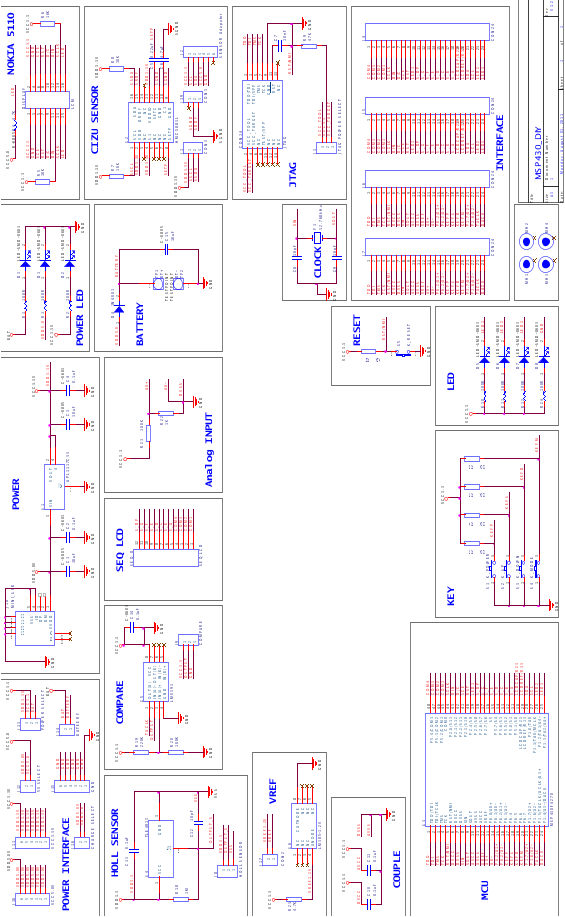

5硬件原理圖

源碼：

基于MSP430 的自行車戶外運動系統.rar (985.69 KB, 下載次數: 13)
