用光耦和可控硅自制固態繼電器

[復制鏈接]
跳轉到指定樓層
樓主
ID:113276 發表于 2016-4-10 22:58 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
自制固態繼電器

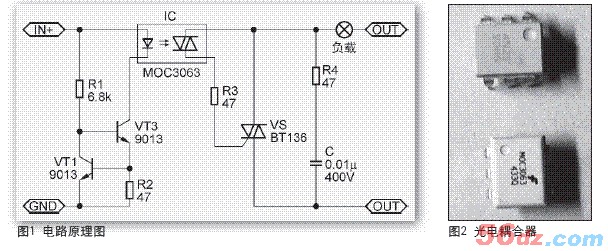

本圖為本人自制固態繼電器,輸入端位恒流控制電路,電壓應用范圍寬(3-32V),輸出為為雙向可控硅,可帶5A左右負載,可控制電源為220V的用電器,應用范圍可擴展。
參數:INPUT=3-32V       OUTPUT=5A
