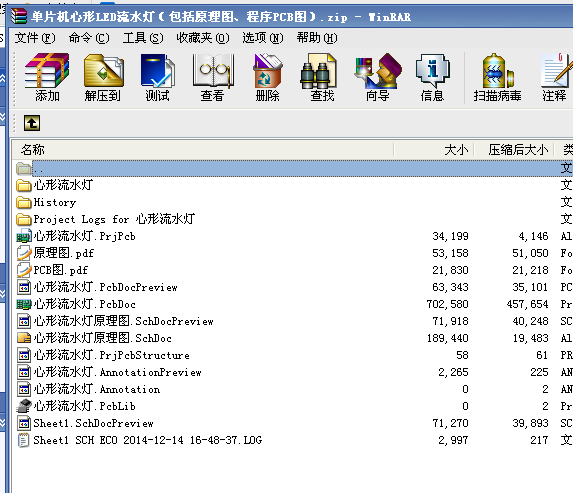

單片機心形LED流水燈PCB源文件、程序、電路原理圖焊接教程 proteus仿真

心形 LED 焊接說明

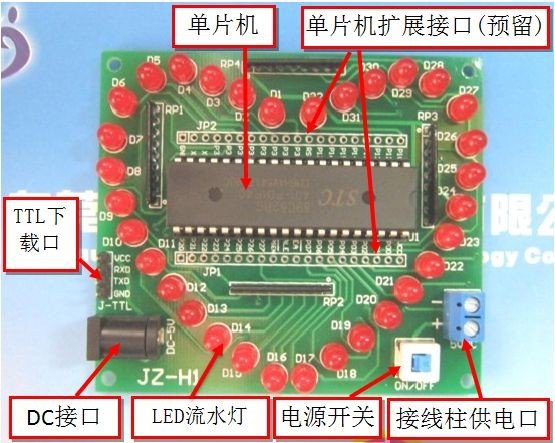

心形 LED 流水燈，即可作為一個趣味性的電子練習模塊，也可以作為單片機的系 統板使用，板上有程序下載口，也預留了單片機的擴展接口；板子的功能結構圖如下。

焊接注意事項：1.拿到散件后先用小紙盒之類的裝好所有元件，不要一把散放桌上，以免焊 接過程中小的元件掉了；

2.元件要插到位，焊接時用手按住 PCB 板，這樣焊接出來的元件才會平整， 美觀；

3.遇到有地線的焊盤，焊接時間需要稍微長一些，如果是調溫烙鐵，焊接地 線引腳的時候可以把溫度調高一些，那樣更容易上錫；

4.焊接時要把烙鐵和引腳靠在一起加錫，焊錫﹑烙鐵頭與焊盤靠得越近越容 易焊接，當看到焊錫融化后收縮成圓滑狀分布于引腳周圍的焊盤時就可以 了，大概 3-5 秒吧，有些買家虛焊就是因為加熱時間太短了。焊接好的焊 點應該是圓滑的，并且焊錫和焊盤之間看不到縫隙；

5.焊接 LED 發光二極管時，烙鐵溫度要低一些，焊接時間要短一些，因為 LED 芯片耐高溫較差。

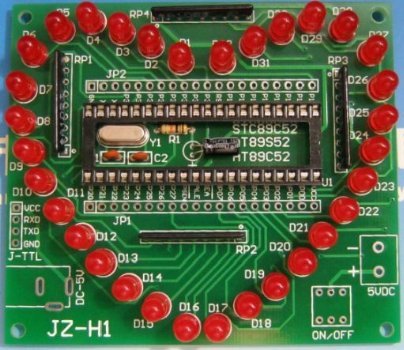

焊接時請根據原理圖和本流程一步一步的往下焊接元件。焊完后用萬用表測量電源腳和 地之間有沒有短路，一定要排除短路現象后才能插入電源，這樣會安全些。對元件不熟悉的 可以對照焊好的成品如下：

單片機：無論是散件還是成品，單片機里面都燒錄有 LED 流水燈的程序，裝上單片機通電就 可以看到 LED 流水燈運行的效果。

LED 流水燈：用來顯示流水燈的運行程序，有 30 種花樣。

DC 接口：用來給板子供電，用 USB 電源線連接電腦 USB 口或者手機 USB 充電器可以。 電源開關：控制板子通電。

接線柱供電口：可以接 5V 電源線，比如可以用 3 節 5V 電源供電，通過這個接線柱接入。 TTL 下載口：用來給 STC 單片機下載程序用，一般用 USB 轉 TTL 模塊下載程序（需要另買）。 單片機擴展口：當把板子作為單片機系統板使用時，可以焊接上排針，進行單片機擴展實驗

（排針需要另買）。

電烙鐵（功率 30W-40W 比較適合），焊錫絲（直徑 0.8mm 比較適合），斜口鉗（用于剪元 件腳），萬用表（用于測量電壓，電阻，判斷焊接是否短路﹑虛焊，不是必須，有了更好）。

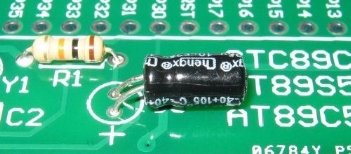

一般的焊接順序都是先焊接高度最低的元件(插進 PCB 后的高度)，再焊接較高的，同樣 高度的話，怎么順手就怎么焊。

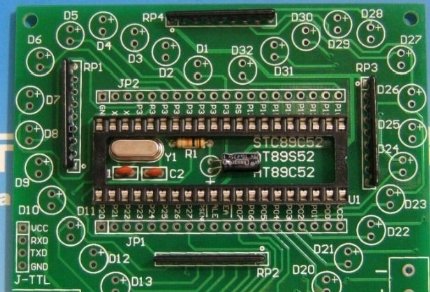

3．40 腳 IC 座 U1：



4．排阻（網絡電阻）RP1、RP2、RP3、RP4：

．32 只 LED 燈：

焊接 LED 時，時間要盡量短一些，烙鐵溫度不要太高。

6. 4P 插針和 DC 插座:

4P 排針：即 J-TTL，用于下載更新程序（下載線另外購買），不需要的可以不用焊接。 DC 插座，即 DC-5V，方向是唯一的，貼著 PCB 焊接即可直接。

接線端子 5VDC：接線端對著板子外面，主要用于接電池盒的，用 1.5V 的 3 節電池盒即 可供電，不需要的也可以不用焊接。

8．剪腳：

板子正面放置時，單片機的缺口向右，單片機一般要整腳才能插進座子，要把引腳靠著桌面 往中間稍微壓一下，可以邊對比邊調整。

單片機、IC 座與板子上的絲印缺口要一致，如果不小心把 IC 座焊反了，單片機和板子的絲 印缺口也要一致。

10．檢查：

（2）.檢查有沒有焊接短路和虛焊，沒有經驗的最好用萬用表量一下電源（VCC）和地（GND） 之間有沒有短路；

（3）.如果沒有萬用表，在裝好單片機后，用 USB 線連接電腦 USB 口，按下電源開關，看看 LED 有沒有亮，如果 LED 沒有亮，說明電源腳和地之間有或開路，要馬上關閉開關并拔出來， 以免燒壞單片機，然后檢查板子焊接情況，直到排除故障再插進 USB 線。

因為很多買心形流水燈的人不熟悉單片機相關內容，所以不提供這方面的資料，有這個需求 的可以聯系我們。

1． 該套件已經經過我們的無數次驗證，板子已經檢查過沒有缺陷，單片機已經燒錄程序并 測試 OK，只要焊接無誤就一定能夠運行花樣流水燈程序，請放心使用，有任何問題可以 聯系我們。
