單片機學習資料-矩陣鍵盤

[復制鏈接]
ID:116519 發表于 2016-4-25 11:09 | 顯示全部樓層 |閱讀模式
一個矩陣鍵盤的練習代碼

  1. /*******************************************************************************
  2. * 實 驗 名                 : 動態數碼管按鍵移動顯示試驗
  3. * 實驗說明       :
  4. * 連接方式       : 用排線將P0口和74H573旁邊的J12連接起來
  5. *                * 將138譯碼器的A、B、C端分別接P2.2、P2.3、P2.4
  6. *                * 用排線將P1口和矩陣鍵盤旁邊的JP4連接起來
  7. * 注    意                 :
  8. *******************************************************************************/
  9. #include<reg51.h>

  11. //--定義使用的IO口--//
  12. #define GPIO_DIG P0
  13. #define GPIO_KEY P1

  15. sbit LSA=P2^2;
  16. sbit LSB=P2^3;
  17. sbit LSC=P2^4;

  19. //--定義全局變量--//
  20. unsigned char code DIG_CODE[17]={
  21. 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
  22. 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
  23. //0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F的顯示碼
  24. unsigned char KeyValue;
  25. //用來存放讀取到的鍵值
  26. unsigned char KeyState;        //記錄按鍵的狀態，0沒有，1有
  27. unsigned char DisplayData[8];
  28. //用來存放要顯示的8位數的值

  30. //--聲明全局變量--//
  31. void Delay10ms(unsigned int c);   //誤差 0us
  32. void KeyDown();                 //檢測按鍵函數
  33. void DigDisplay(); //動態顯示函數
  34. /*******************************************************************************
  35. * 函 數 名         : main
  36. * 函數功能                   : 主函數
  37. * 輸    入         : 無
  38. * 輸    出         : 無
  39. *******************************************************************************/

  41. void main(void)
  42. {
  43.         KeyState=0;
  44.         while(1)
  45.         {
  46.                 KeyDown();
  47.                  if(KeyState==1)
  48.                 {
  49.                         DisplayData[7]=DisplayData[6];
  50.                         DisplayData[6]=DisplayData[5];
  51.                         DisplayData[5]=DisplayData[4];
  52.                         DisplayData[4]=DisplayData[3];
  53.                         DisplayData[3]=DisplayData[2];
  54.                         DisplayData[2]=DisplayData[1];
  55.                         DisplayData[1]=DisplayData[0];
  56.                         DisplayData[0]=DIG_CODE[KeyValue];
  57.
  58.                         KeyState=0;
  59.                 }
  60.                 DigDisplay();
  61.         }
  62. }

  64. /*******************************************************************************
  65. * 函 數 名         : DigDisplay
  66. * 函數功能                   : 使用數碼管顯示
  67. * 輸    入         : 無
  68. * 輸    出         : 無
  69. *******************************************************************************/

  71. void DigDisplay()
  72. {
  73.         unsigned char i;
  74.         unsigned int j;

  76.         for(i=0;i<8;i++)
  77.         {
  78.                 switch(i)         //位選，選擇點亮的數碼管，
  79.                 {
  80.                         case(0):
  81.                                 LSA=0;LSB=0;LSC=0; break;//顯示第0位
  82.                         case(1):
  83.                                 LSA=1;LSB=0;LSC=0; break;//顯示第1位
  84.                         case(2):
  85.                                 LSA=0;LSB=1;LSC=0; break;//顯示第2位
  86.                         case(3):
  87.                                 LSA=1;LSB=1;LSC=0; break;//顯示第3位
  88.                         case(4):
  89.                                 LSA=0;LSB=0;LSC=1; break;//顯示第4位
  90.                         case(5):
  91.                                 LSA=1;LSB=0;LSC=1; break;//顯示第5位
  92.                         case(6):
  93.                                 LSA=0;LSB=1;LSC=1; break;//顯示第6位
  94.                         case(7):
  95.                                 LSA=1;LSB=1;LSC=1; break;//顯示第7位
  96.                 }
  97.                 GPIO_DIG=DisplayData[i];//發送段碼
  98.                 j=10;                                                 //掃描間隔時間設定
  99.                 while(j--);
  100.                 GPIO_DIG=0x00;//消隱
  101.         }
  102. }

  104. /*******************************************************************************
  105. * 函 數 名         : KeyDown
  106. * 函數功能                   : 檢測有按鍵按下并讀取鍵值
  107. * 輸    入         : 無
  108. * 輸    出         : 無
  109. *******************************************************************************/

  111. void KeyDown(void)
  112. {
  113.         unsigned int a=0;

  115.         GPIO_KEY=0x0f;
  116.         if(GPIO_KEY!=0x0f)
  117.           {
  118.                 Delay10ms(1);
  119.                 a++;
  120.                 a=0;
  121.                 if(GPIO_KEY!=0x0f)
  122.                 {
  123.                         KeyState=1;//有按鍵按下
  124.                         //測試列
  125.                         GPIO_KEY=0X0F;
  126. //                         Delay10ms(1);
  127.                         switch(GPIO_KEY)
  128.                         {
  129.                                 case(0X07):        KeyValue=0;break;
  130.                                 case(0X0b):        KeyValue=4;break;
  131.                                 case(0X0d): KeyValue=8;break;
  132.                                 case(0X0e):        KeyValue=12;break;
  133. //                                default:        KeyValue=17;        //檢測出錯回復17意思是把數碼管全滅掉。
  134.                         }
  135.                         //測試行
  136.                         GPIO_KEY=0XF0;
  137. //                        Delay10ms(1);
  138.                         switch(GPIO_KEY)
  139.                         {
  140.                                 case(0X70):        KeyValue=KeyValue+3;break;
  141.                                 case(0Xb0):        KeyValue=KeyValue+2;break;
  142.                                 case(0Xd0): KeyValue=KeyValue+1;break;
  143.                                 case(0Xe0):        KeyValue=KeyValue;break;
  144. //                                default:        KeyValue=17;
  145.                         }
  146.                         while((a<50)&&(GPIO_KEY!=0xf0))         //按鍵松手檢測
  147.                         {
  148.                                 Delay10ms(1);
  149.                                 a++;
  150.                         }
  151.                         a=0;
  152.                 }
  153.         }
  154. }

  156. /*******************************************************************************
  157. * 函 數 名         : Delay10ms
  158. * 函數功能                   : 延時函數，延時10ms
  159. * 輸    入         : 無
  160. * 輸    出         : 無
  161. *******************************************************************************/

  163. void Delay10ms(unsigned int c)   //誤差 0us
  164. {
  165.     unsigned char a, b;

  167.         //--c已經在傳遞過來的時候已經賦值了，所以在for語句第一句就不用賦值了--//
  168.     for (;c>0;c--)
  169.         {
  170.                 for (b=38;b>0;b--)
  171.                 {
  172.                         for (a=130;a>0;a--);
  173.                 }
  174.         }
  175. }
復制代碼

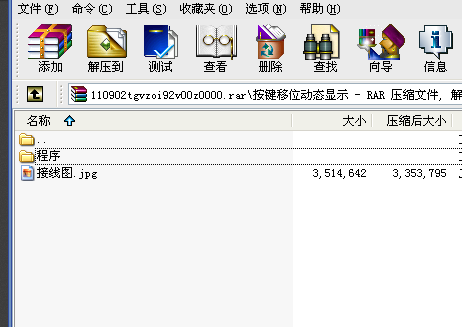

按鍵移位動態顯示.rar

3.21 MB, 下載次數: 4, 下載積分: 黑幣 -5
