單片機設計實踐|密碼鎖PCB設計

ID:117358 · 發表于 2016-5-1 05:36

前期幾天的一篇推文為《如何利用單片機設計產品》(詳情點擊這里)，文中以設計一款密碼鎖為例講了單片機的開發流程，原理電路部分已經講過(詳情點擊這里)，今天將PCB的設計過程，希望對初學者起到入門幫助作用，同時也希望大神能給多多指正。本設計所用的畫圖軟件為綠色版AD9，還沒有下載的同學請點這里。原理圖畫好并檢查無誤后就可以畫PCB了。

1. 將原理圖文件更新到PCB文件
點擊工具欄Designe下的Updata PCB Document可以將元器件更新至PCB文件：

2. 擺放元器件
更新后的元器件擺放如下所示：

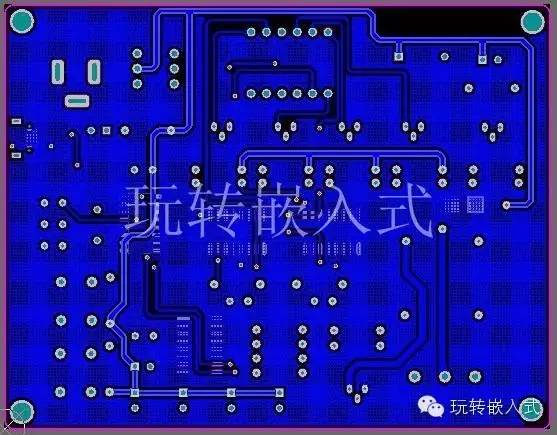

這時候就可以根據具體設計來擺放元器件了，我擺放好的圖如下：

3. 設置布線規則
元器件擺放好后，就可以設置布線規則了，布線規則主要設置走線的寬度、走線間距、過孔大小、元器件間距等。
4. 走線

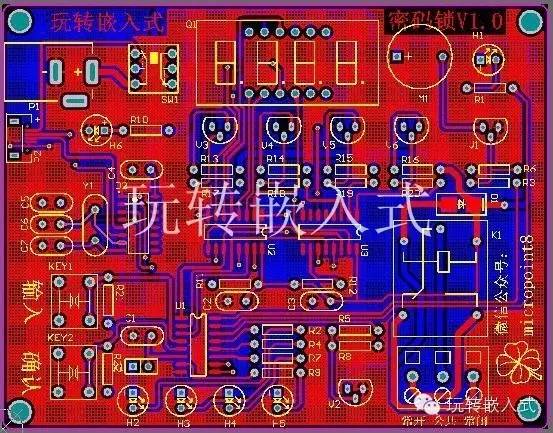

規則設置后就可以走線了，走完線后的效果如下所示：

本文只是簡單了展示了一下如果畫PCB的過程，但是并沒有非常詳細的介紹具體的過程，因?yàn)檫@個過程有太多的內容了，希望大家在學習的過程中慢慢體會。本設計的亮點在于ISP下載電路做到了電路板上，所以只需要一根手機數據線就可以完成供電和程序的調試下載，是不是很方便？
我大約粗算了一下，這個密碼鎖如果要做事務出來的話，以10塊計算的話成本大概在26元左右(元器件大概20元，PCB板大概6元)，你支持把他做成實物嗎？
