鉗位電路在視頻信號交流耦合中的應用

ID:114320 · 發表于 2016-5-10 04:13

　　N天沒有寫日志了，最近有些忙。

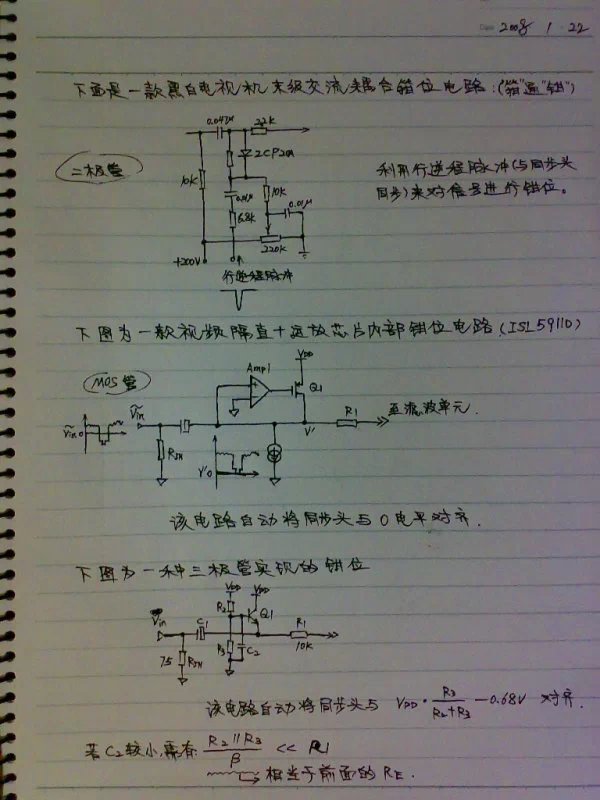

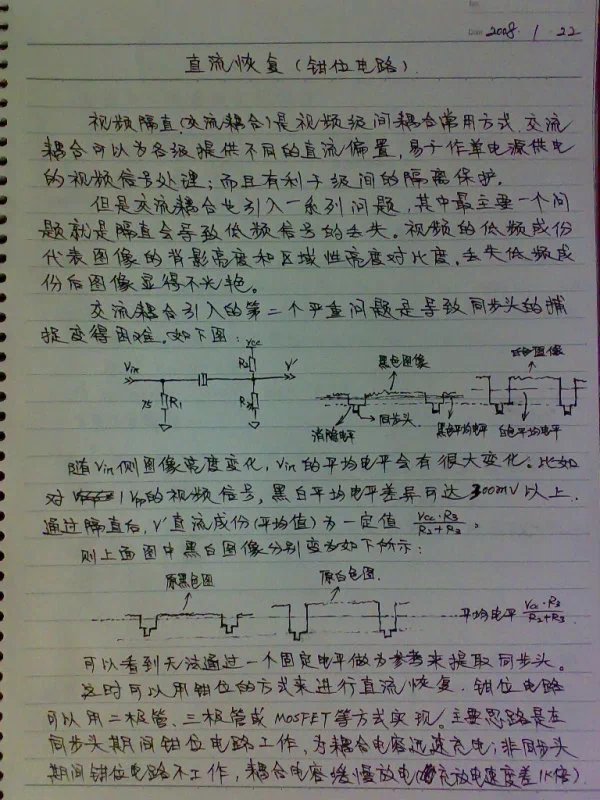

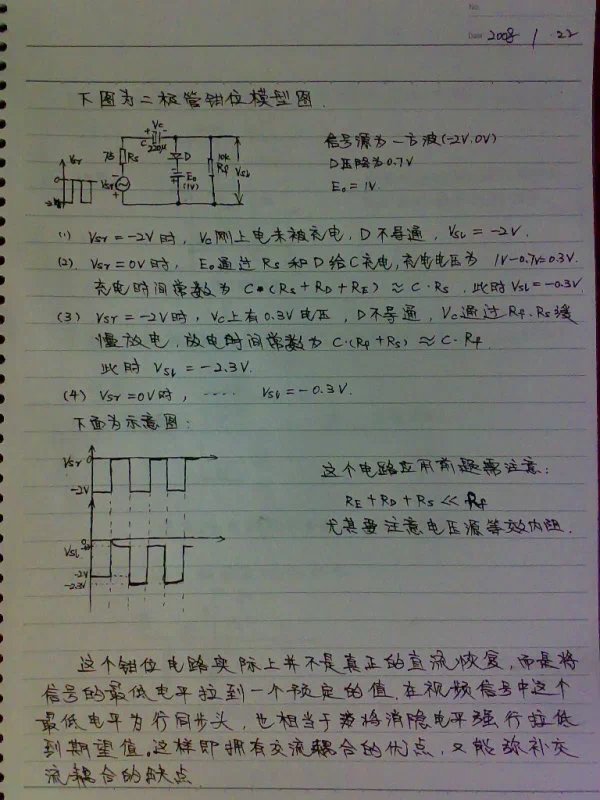

　　這兩天調產品里圖像疊加部分，遇到視頻同步頭“漂移”的問題。想到電視機里也會遇到這樣的問題，于是翻了一些黑白電視機的電路圖還有一些視頻相關的芯片資料，終于把問題解決了。今天寫了一份應用筆記，貼上來跟大家分享:)　還是手寫版的，朋友們莫怪呵:)
　　

ID:114320 · 發表于 2016-5-10 04:13

很多朋友，不愿意學模擬電路，覺得很難，看你的日志覺得很舒服，真實，讓人學到很多東西
我也喜歡寫筆記，但是沒有你寫的規范
以后改正

曾經在QQ上加過樓主，自己跟樓主應該是同齡人，但是遠沒有樓主那么有計劃的去學習，現在跟樓主差距比較大了，工資也比樓主差一截。昨晚1點看到樓主的《情迷電子》，確實興奮，一口氣看完了，除了佩服佩服，以后要堅決向樓主學習，多多交流交流。
PS:我現在在做工業電腦主板，自己負責硬件設計和后期debug，layout有專人來畫，軟件（BIOS）也是專人來做。也有不少產品用來做視頻監控的，不過都是客戶自己買的視頻監控卡（PCI/PCIE）。其實做的沒什么技術含量，都是INTEL的demo圖紙拿來修改修改。

ID:114320 · 發表于 2016-5-10 04:14

有道理
現在到處充斥著所謂高技術的東西
其實竅門不外乎這些電路實現
樓主是牛人
好像高檔音響器材中也有這樣的東西
用電路做音質的補償，外國人搞這個比較細致
我們大多數人就是抄個功能，所以總在低檔產品上徘徊
向樓主學習：）

ID:300808 · 發表于 2018-4-13 16:58

好好向大神學習

ID:591562 · 發表于 2019-7-28 10:55

請教個問題，我場同步頭和行同步頭，周期性涌動，通過鉗位能拉到同一電平嗎？

ID:591562 · 發表于 2019-7-28 11:02

請教你個問題
