STC系列單片機串口ISP下載線

[復制鏈接]
ID:127229 發表于 2016-6-19 22:02 | 顯示全部樓層 |閱讀模式




    STC系列單片機串口ISP下載線的制作

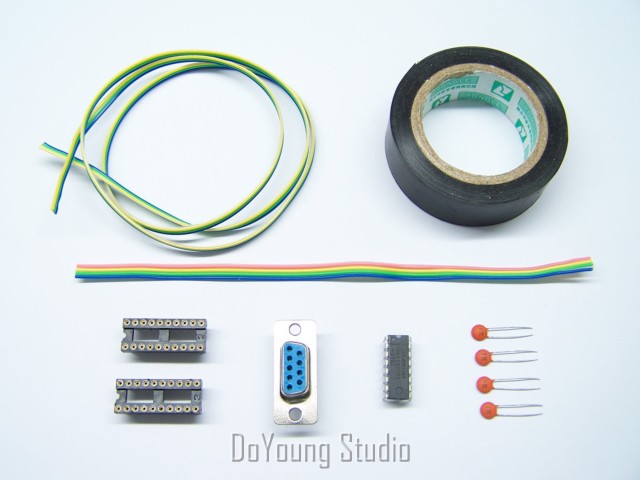

- 所需元器件

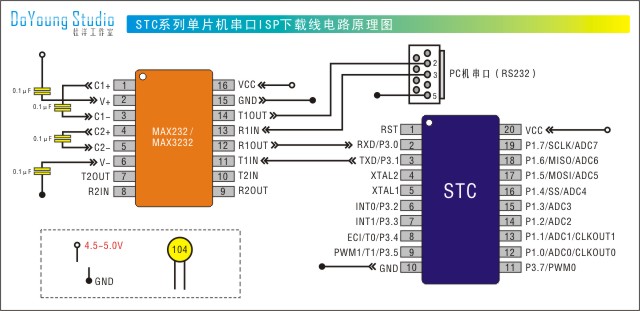

- 電路原理圖

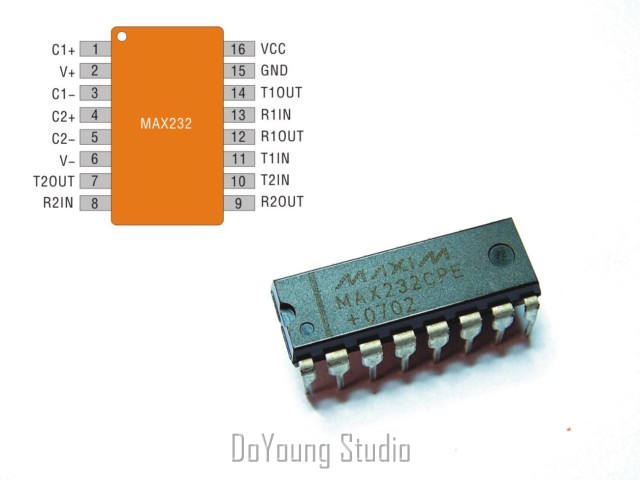

- 采用MAX232作為電平轉換芯片  - 如需要為3V單片機下載可選用MAX3232寬工作電壓芯片

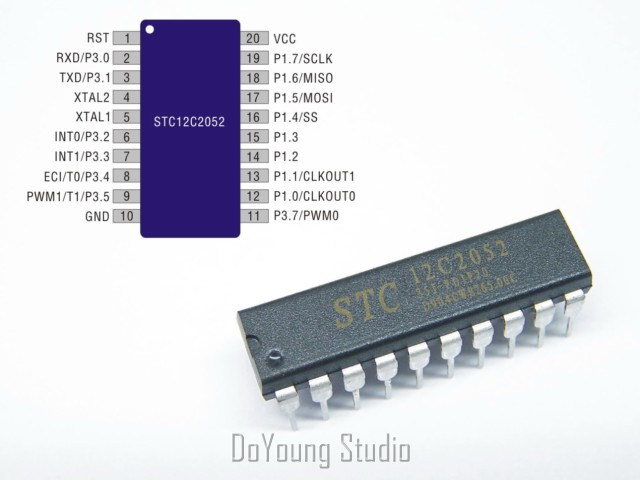

- 本下載線適合于所有STC系列單片機 現以STC12C2052為例



- 將DB9串口接頭的2(TXD)、3(RXD)、5(GND)三端用排線引出

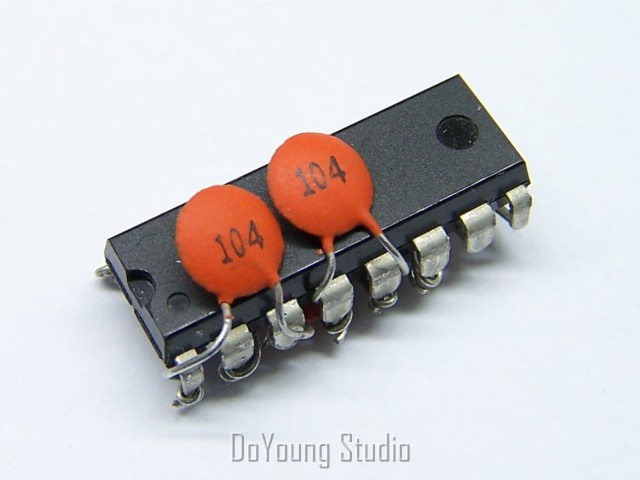

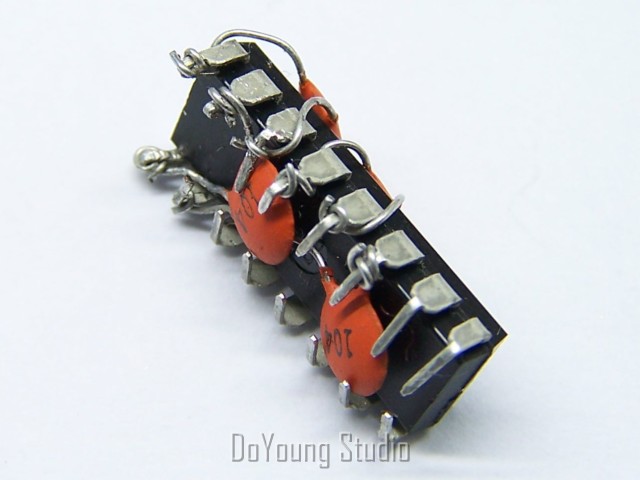

- 將0.1uF電容直接拴在MAX232芯片上并考慮好結構



- 制作時注意防止短路  - 必要時可用絕緣膠帶隔離

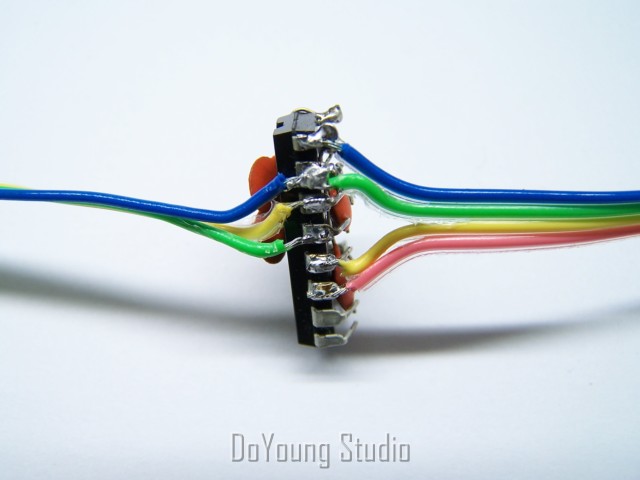

- 按電路原理圖將電容和兩端排線焊接在一起

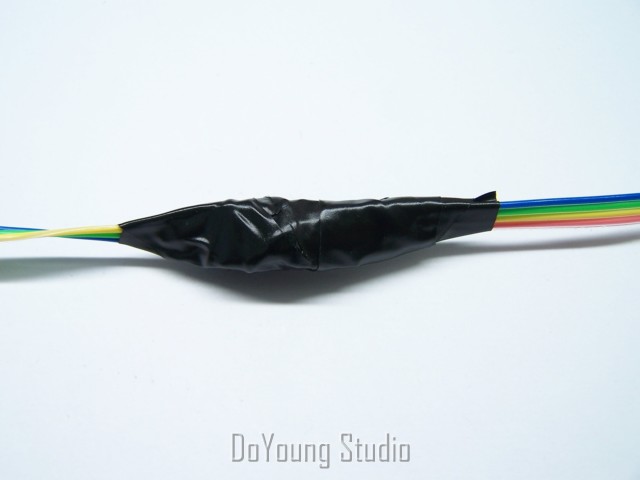

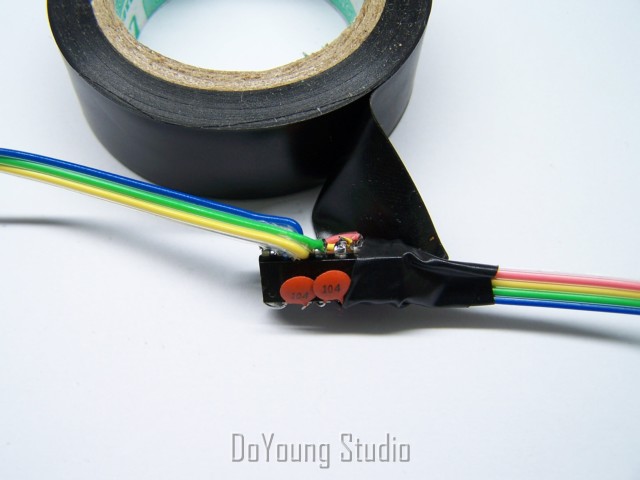

- 用熱縮管或絕緣膠帶將芯片包起來

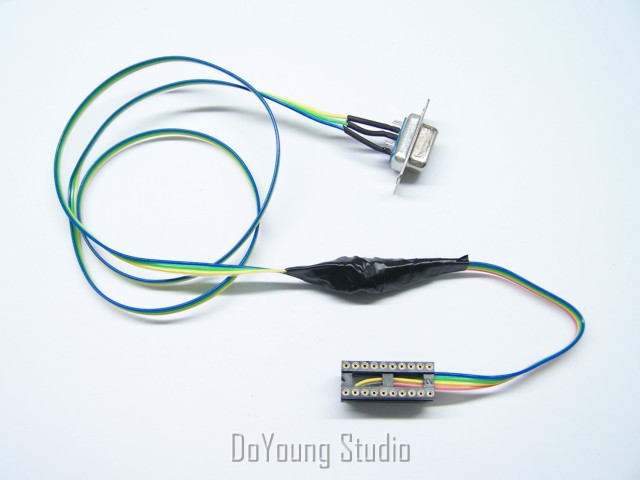

- 最終形成線上轉換器



- 最終形成線上轉換器

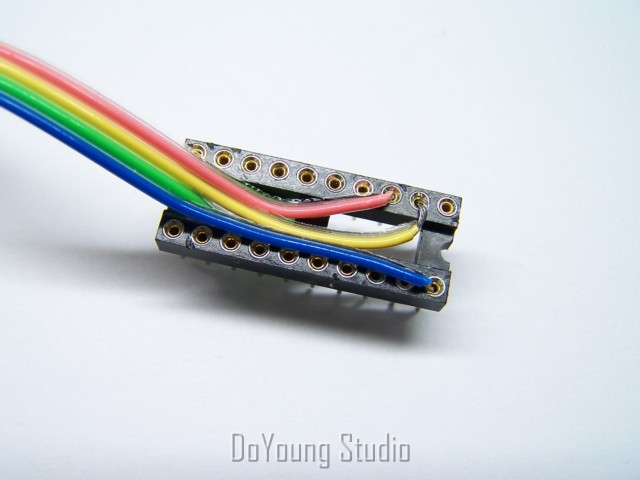

- 把另一個芯片座插入第一個芯片座上面

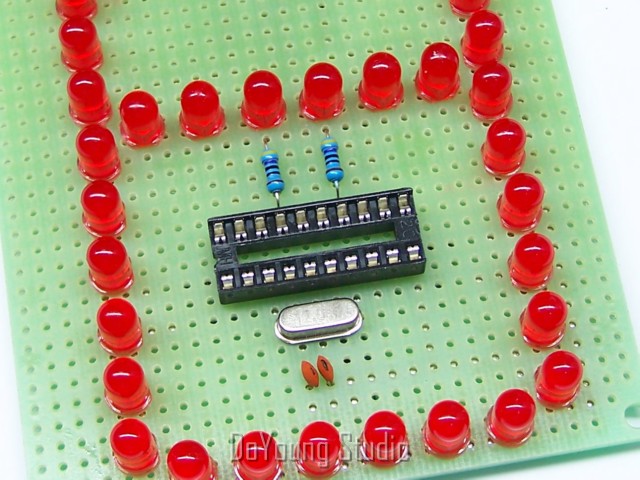

- 在單片機應用電路中都會留有單片機芯片座

- 串口ISP下載線可直接接入PC機的串口使用  - 串口ISP下載線需要應用電路提供電源

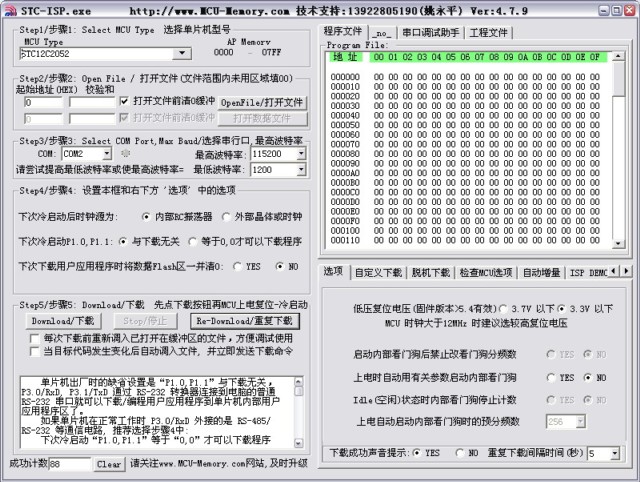

    軟件下載地址:51黑首頁
