6F3實驗功放制作過程

[復制鏈接]
跳轉到指定樓層
樓主
ID:127229 發表于 2016-6-20 15:08 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式

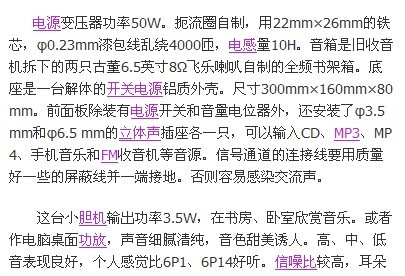

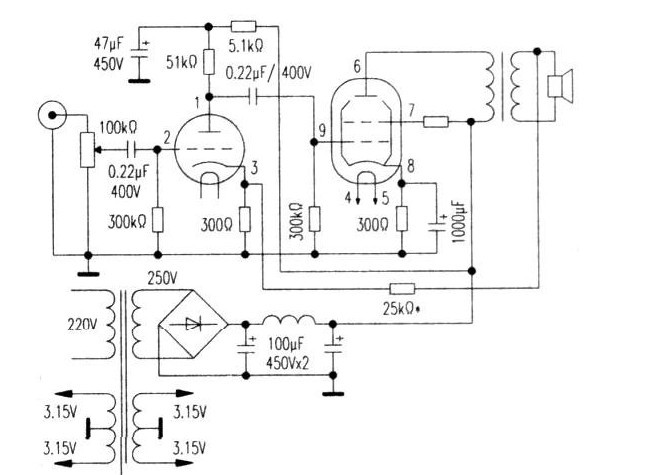

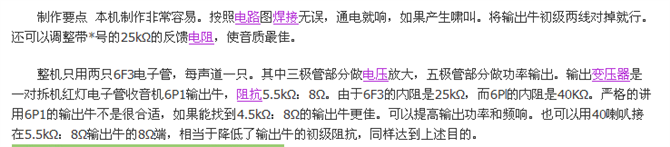

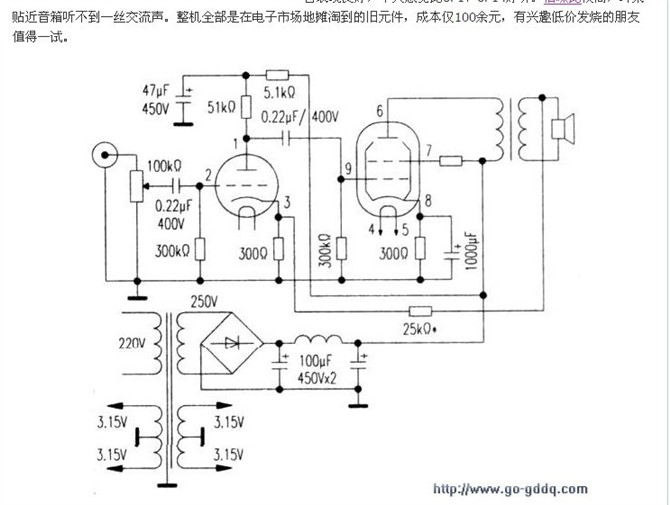

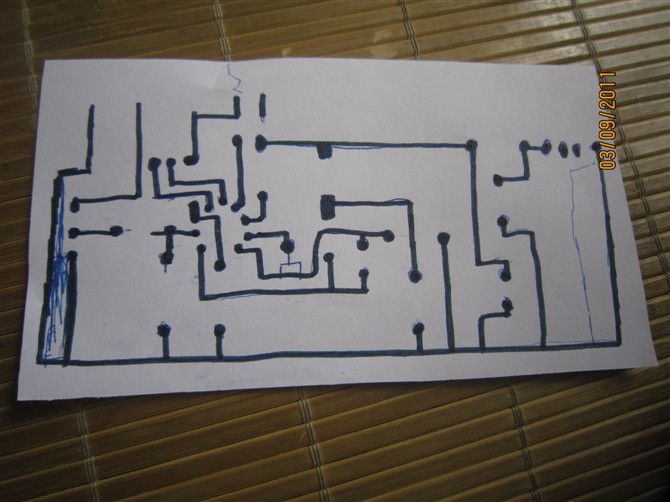

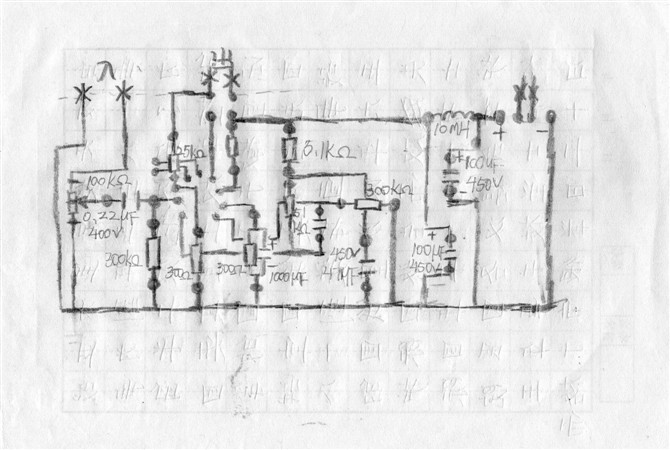

于是按照電路圖畫下電路板印刷圖

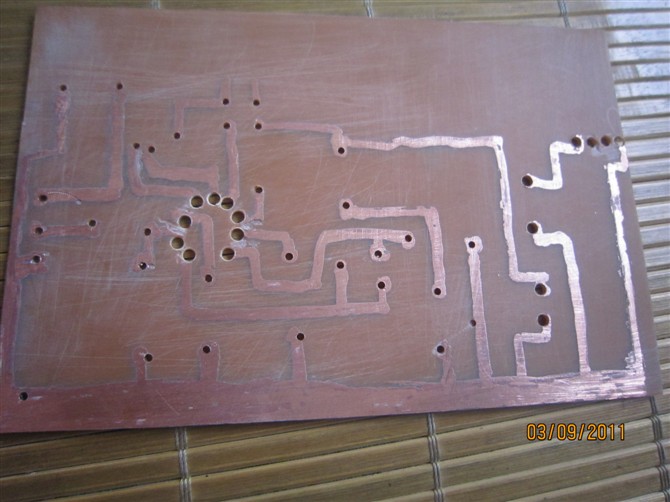

這是印刷完成的電路板

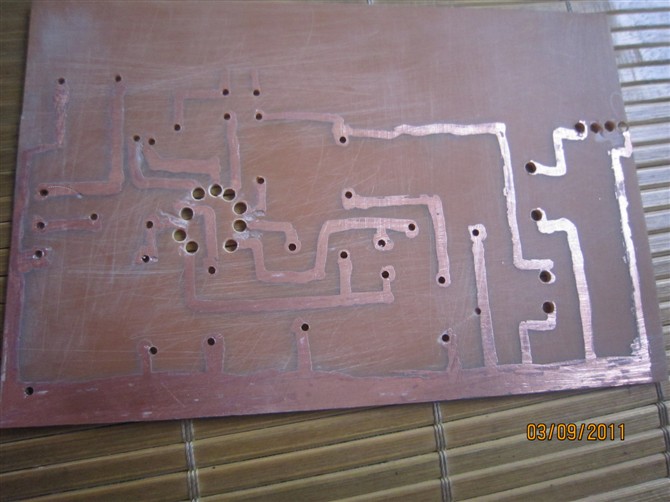

這是導體線路

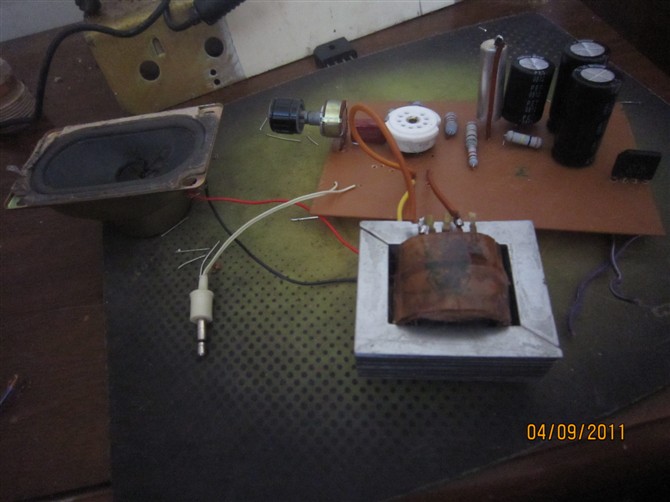

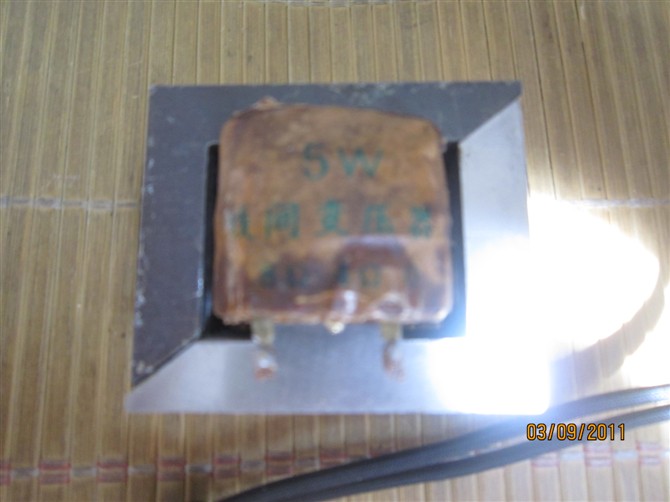

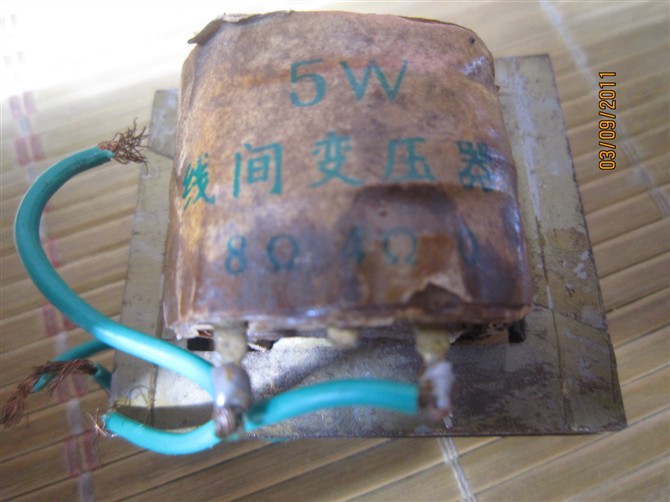

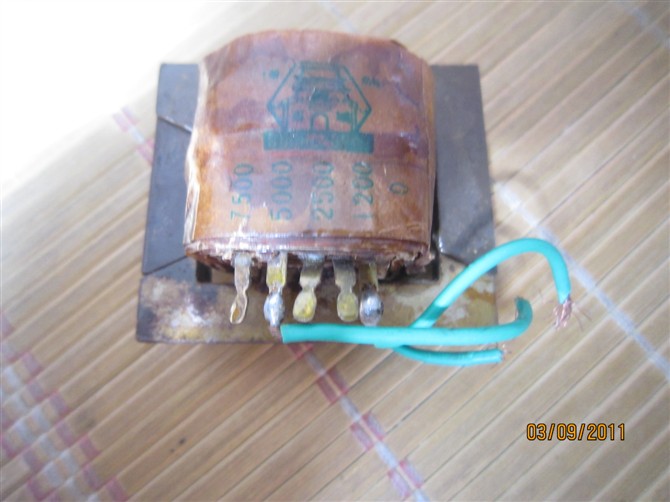

這是輸出變壓器是買東西商家沒零錢差2元給的打算拆了當銅線由于變壓器油太多幸免遇難保留至今

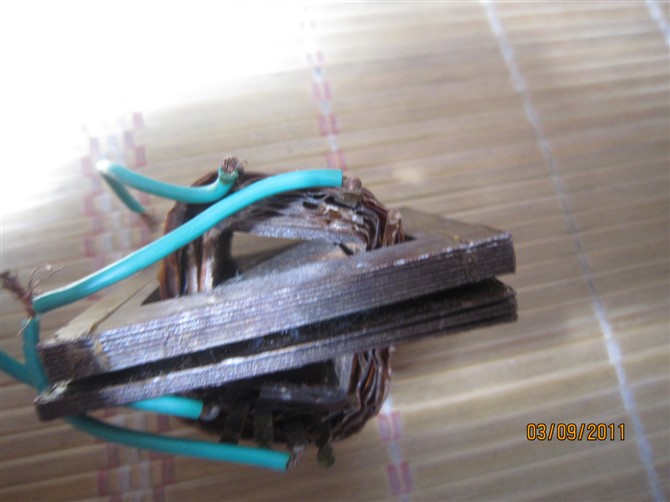

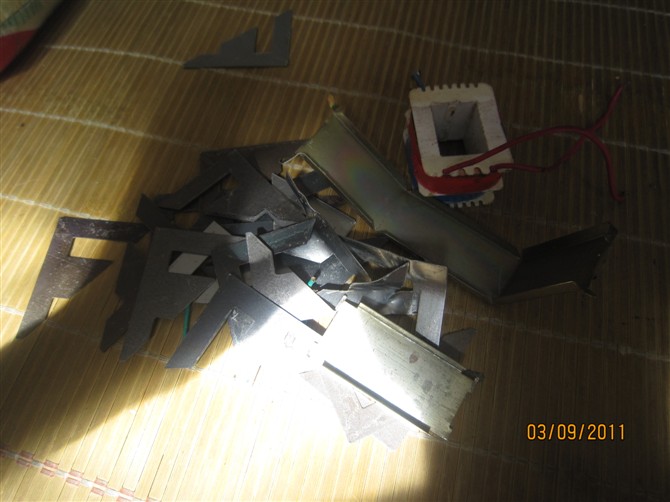

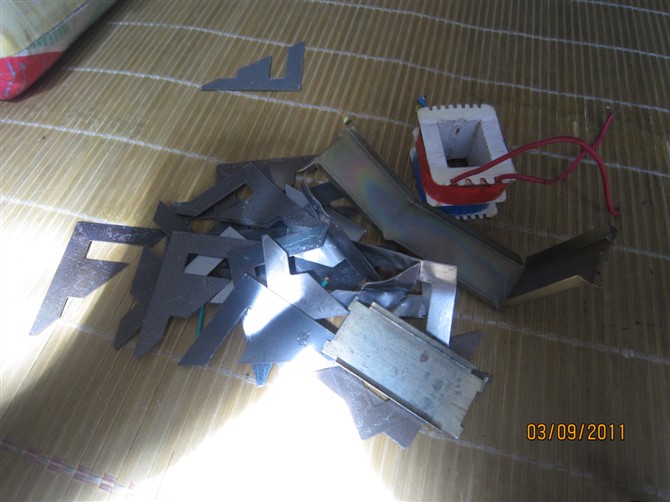

現在開始做硅鋼移植拆了一個好使的變壓器挽救了一個古董



手術非常成功

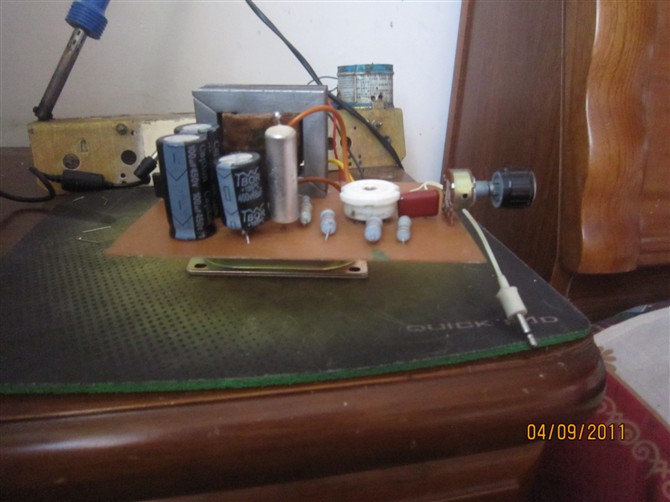

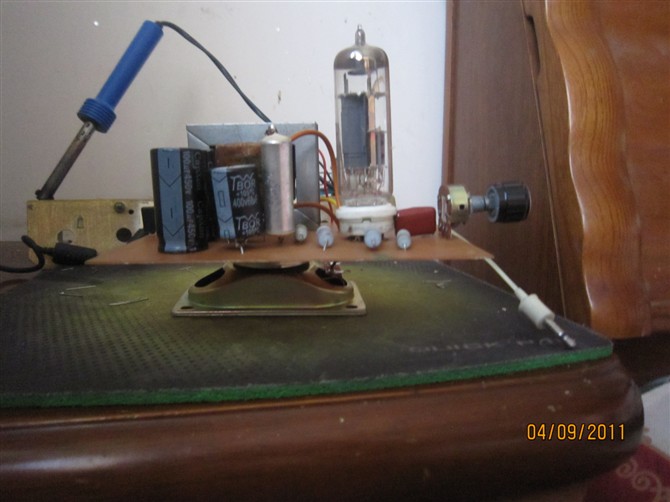

這是裝機效果圖

實驗功放誕生

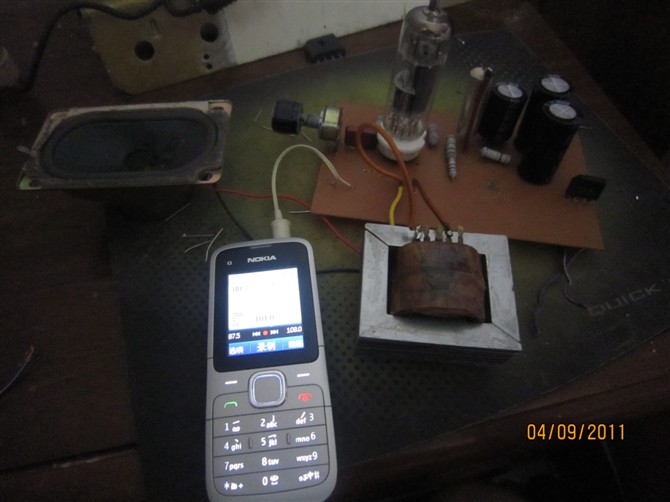

組合圖

百戰神放



本機器完全是由實驗機的機芯安裝進去的本機器唯一缺點就是起不到任何放大音量功效但音色和音質絕對比晶體管功放效果清脆這個視頻是用喇叭做輸出實驗證喇叭輸出聲音音色都不比耳機效果好配上上等的耳機絕對是個不錯的上品



   同志們,看了我的6F3原成品功放您一定會認為聲音太小了這是因為由于幾盒空間問題和財經方面問題沒有使用較好的10H大電感而是采用電阻代替但是用電組代替一旦接通了腳7與輸出變壓器之間的導線就會發出火熱的燙所以就沒有按照正規的途徑接導致聲音小于是本人買了一個繼電器把線圈拆掉代替10H電感效果就不會發熱這樣在接通腳7和輸出變壓器的電阻就會產生美妙的聲音。而且本人還換了一個國營凱蝶公司生產的3W超級喇叭代替輸出音響果真比我以前的實驗喇叭好的多得多。下面是本人自己錄制的視頻由于體驗夜間安靜美妙的效果所以視頻有些混暗,
