DIY打造一款2000W正弦波逆變器

  [復制鏈接]
跳轉到指定樓層
樓主
ID:128229 發表于 2016-6-28 23:31 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
                      自從本人的800W正弦波逆變器成功完成后,就開始著手2000W的研究了;但因工作忙和一些技術難題,至使工程段段續續好幾個月了,但經過本人這幾個月不懈努力,突破重重難關;攻克難題。終于順利完滿成功。
                       本逆變器同本人上次800W的一樣也是采用單極性倍頻SPWM調制,高效節能;性能穩定可靠�?绍囕d使用,家用,以及太陽能風能發電使用。
                   本臺逆變器的基本性能參數如下:
                   1;額定輸出功率2000W,峰值輸出功率4000W,滿載效率90%。
                   2;DC輸入電壓12V,輸入電流最大200A。DC輸入電壓范圍11V至15V;電池低電10,7V蜂鳴報警,9,7V自動關機。電池高電壓15,5V保護關機。
                   3;AC輸出220V正負5%,頻率50HZ正負2%,輸出波形為純正弦波。
                   4;該機具有輸出短路,過載,漏電保護。

好了,費話不多說;上圖;

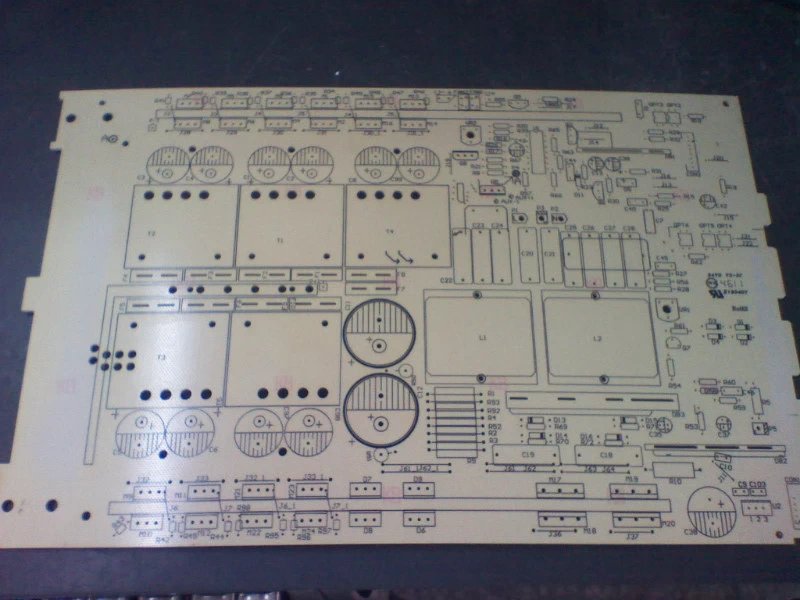

主功率PCB板,采用單面板設計;同時也參考了一些資料

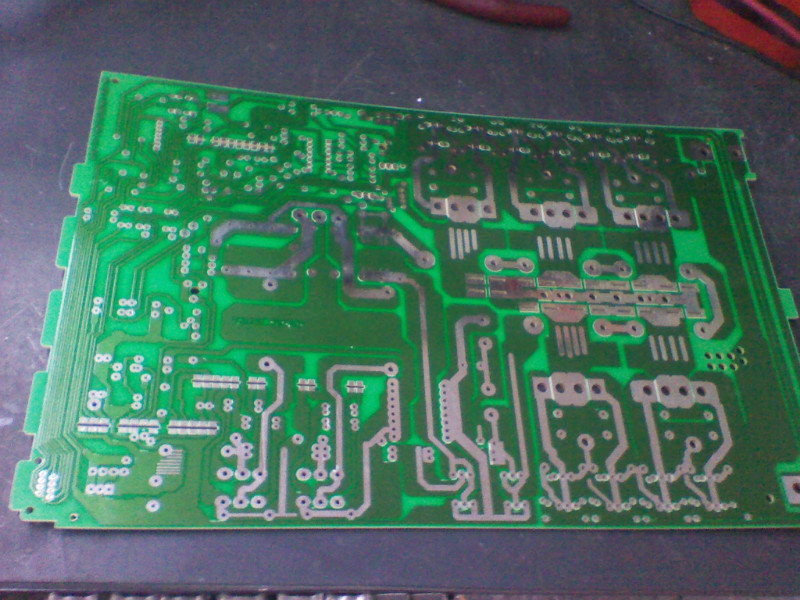

主功率PCB底層信號面

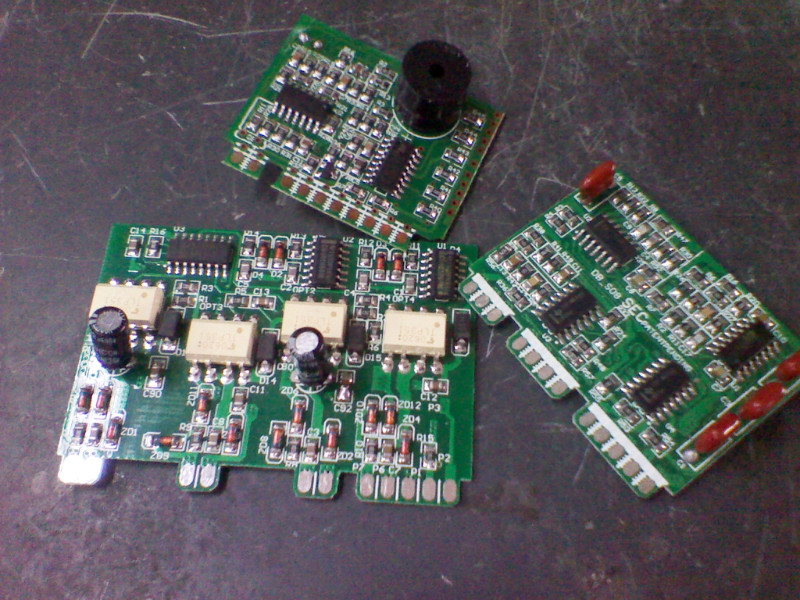

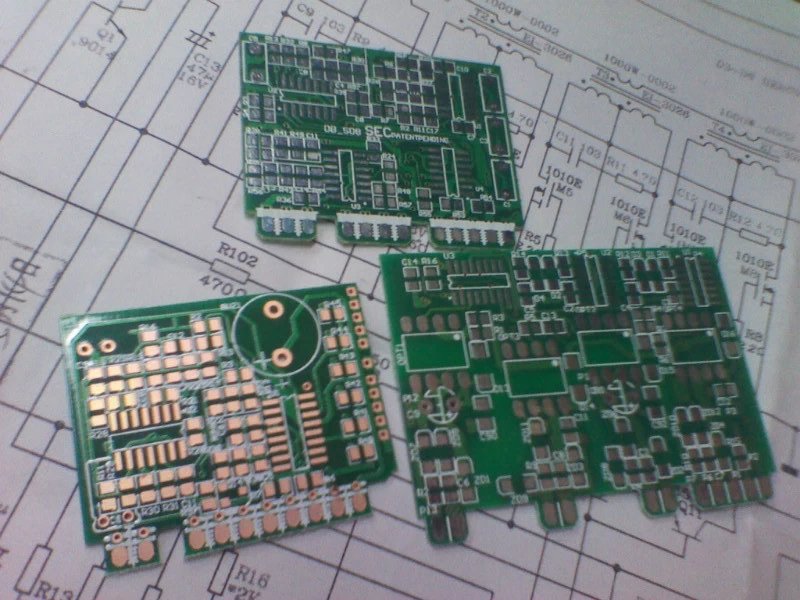

DC-DC升壓,SPWM信號板和H逆變橋驅動板。

DC-DC升壓驅動板和SPWM信號板還是和原來800W的一樣,沒改變。逆變H橋驅動板就作了一些改進,比原來800W的多加了一塊反相器使信號驅動更強,由于H橋管使用了IGBT管,H橋高低端驅動都采用高速光耦加強驅動

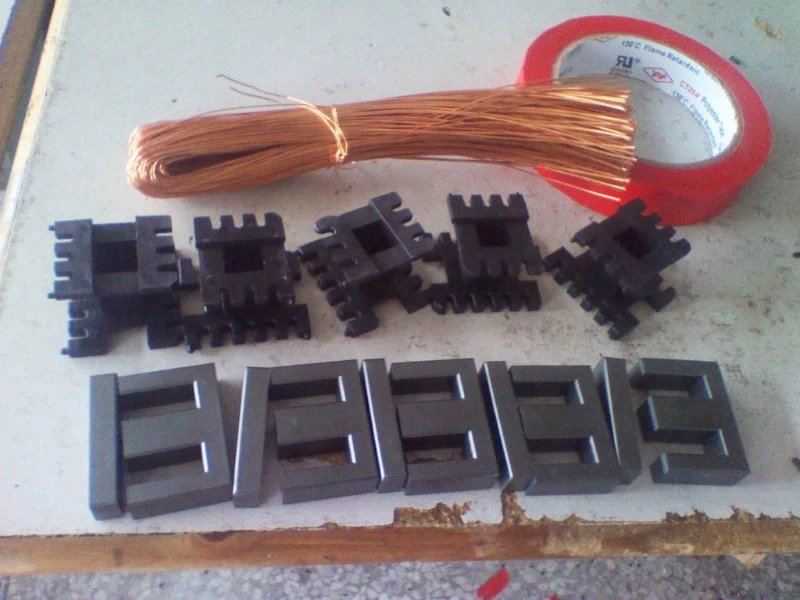

呵呵,開始整牛了,本機總共使用5個EI4035功率變壓器作DC-DC推挽升壓,該磁芯做推挽單個可做到600W,呵呵,我用了5個,余量夠了吧,次級電壓串起來。這樣比用單 個變壓器好多了,呵呵,均流也不錯

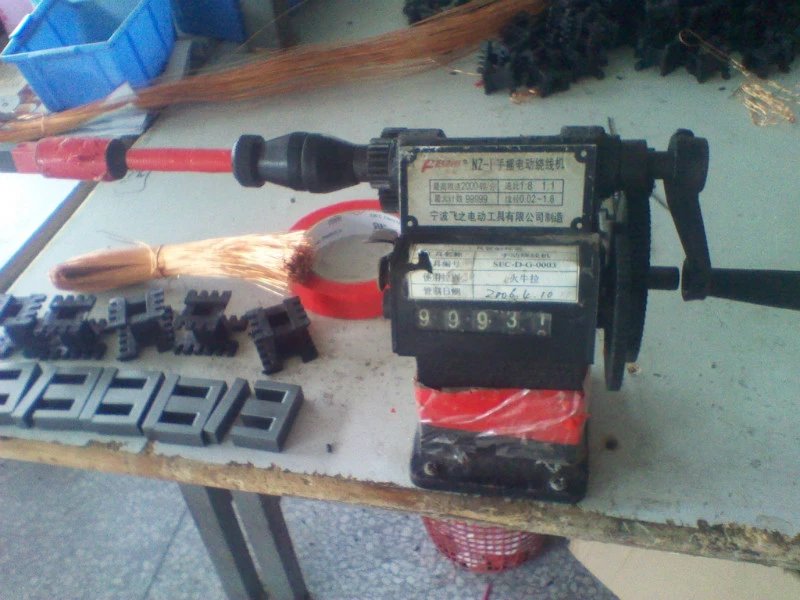

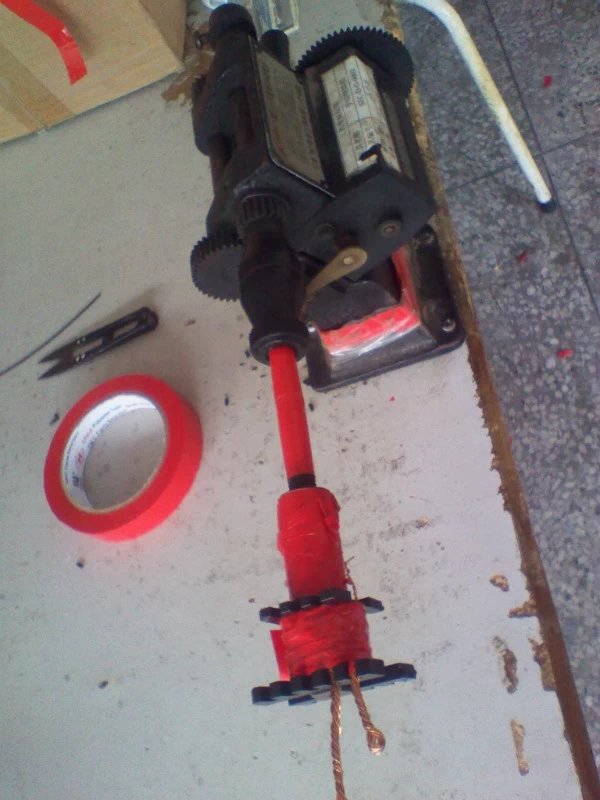

開工

進展中

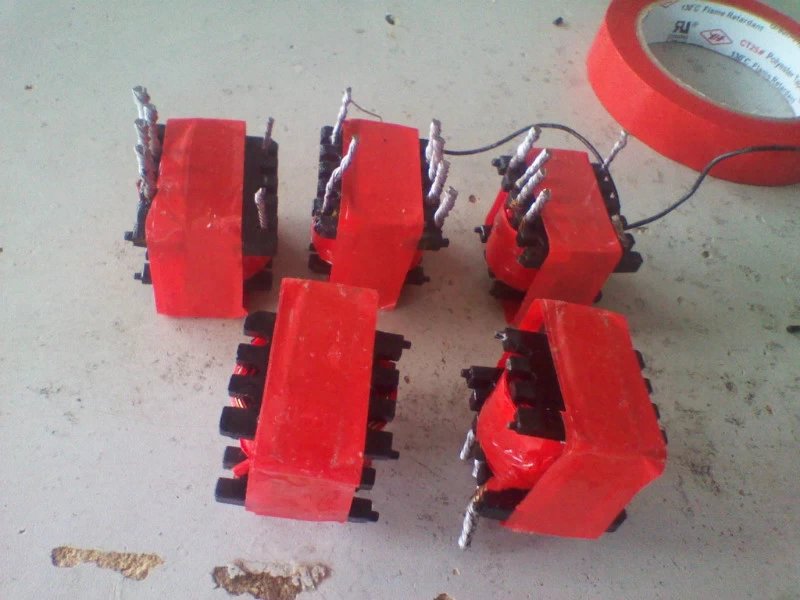

繞好了,呵呵

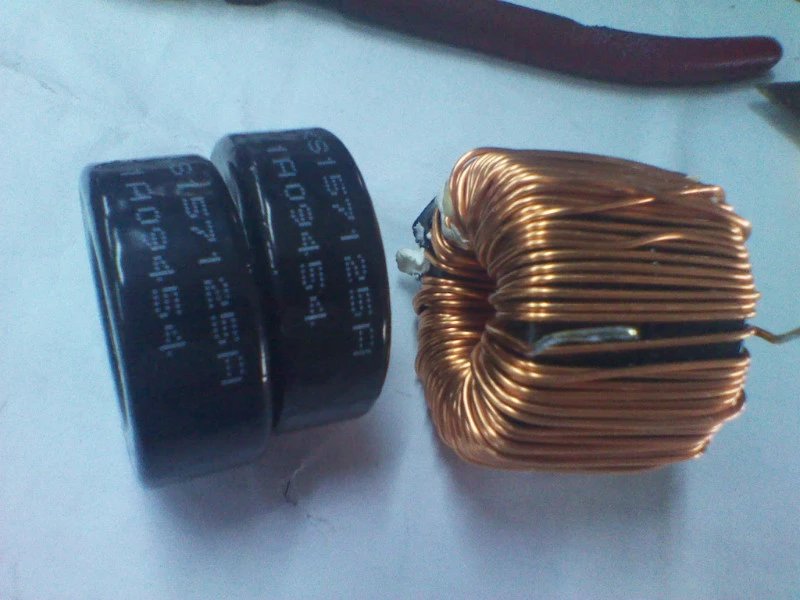

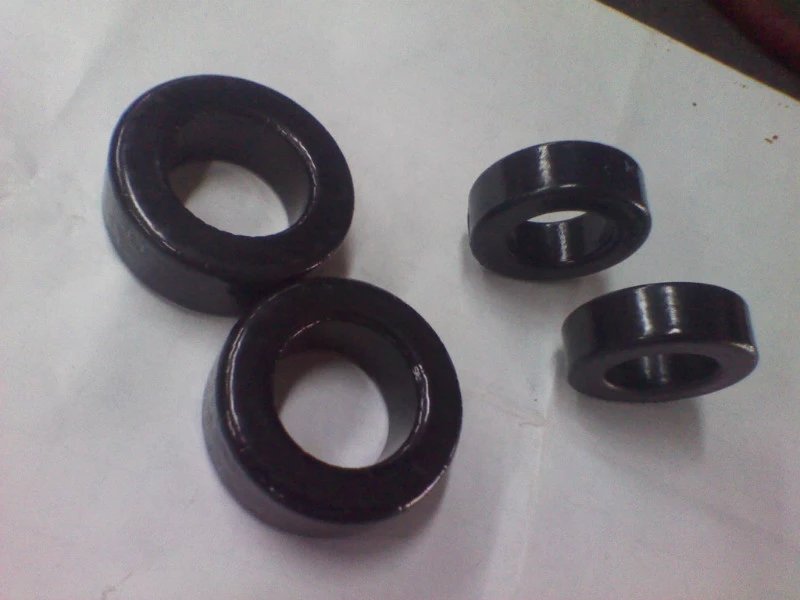

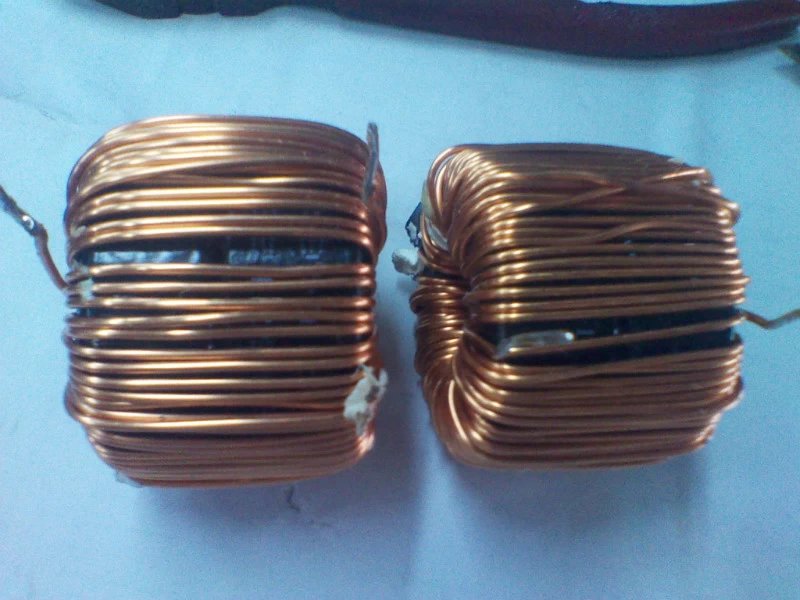

低通慮波鐵硅鋁磁環40MM的125導磁率

用兩個并起來繞

繞好后

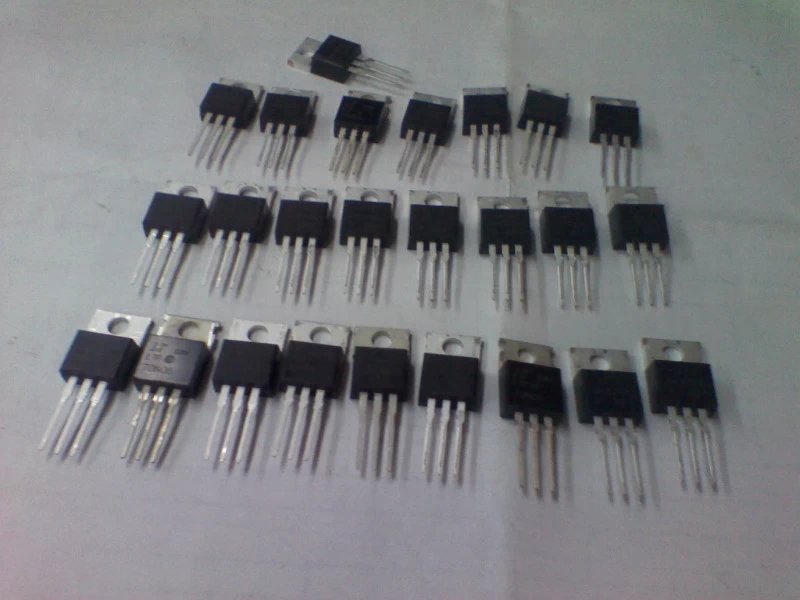

前級DC-DC升壓功率MOS管和后級高頻整流管,呵呵,一大堆,都是TO220封裝的 便宜嘛

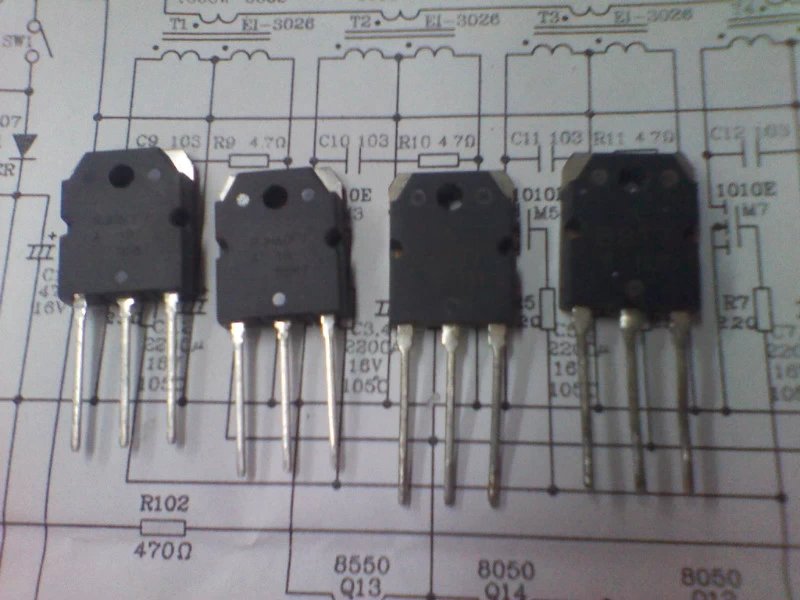

后級H橋逆變管,是IGBT管,TO247封裝的 猛吧,貴的嘔血

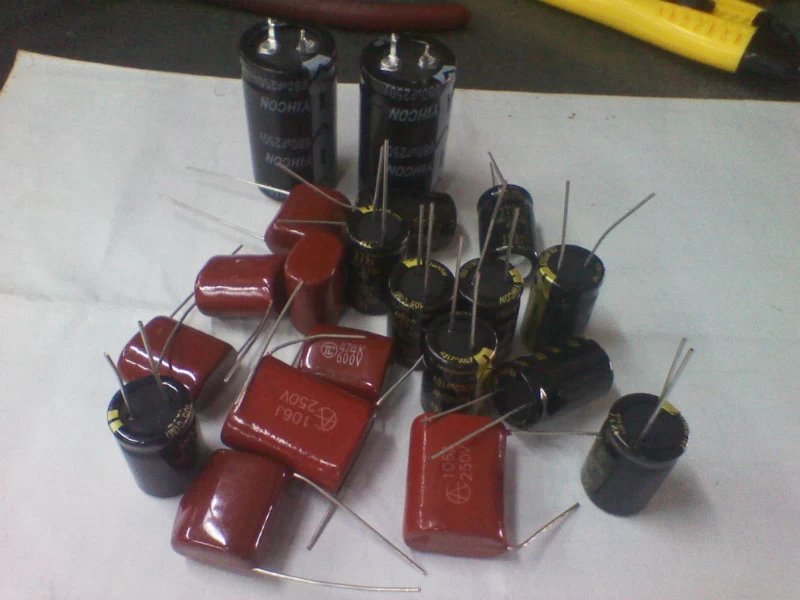

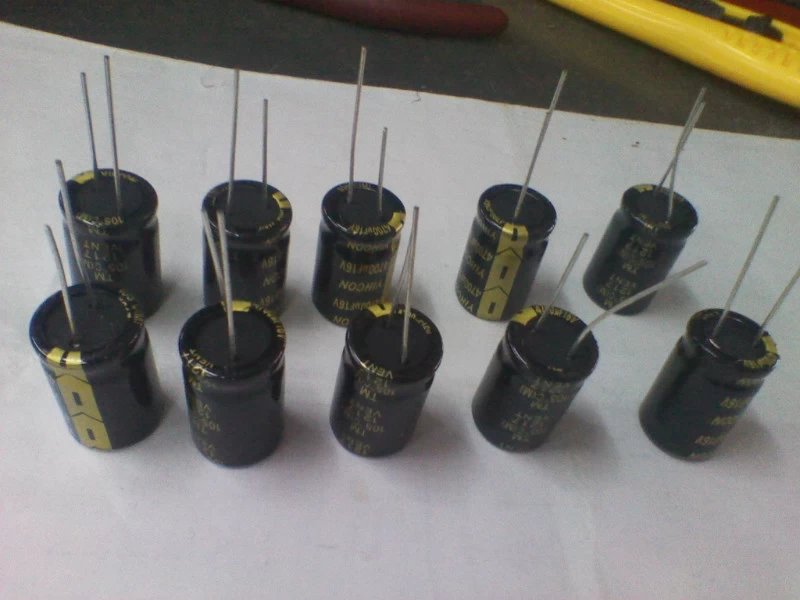

前級慮波電容,一大堆

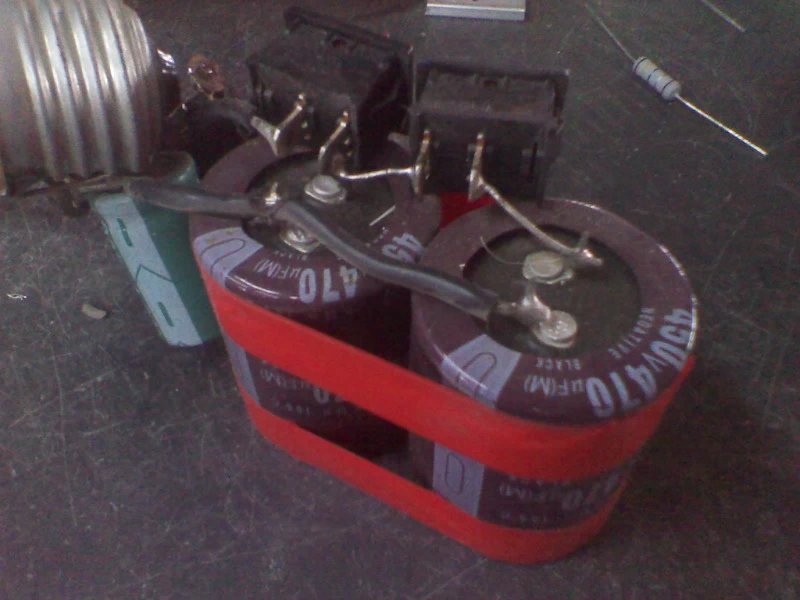

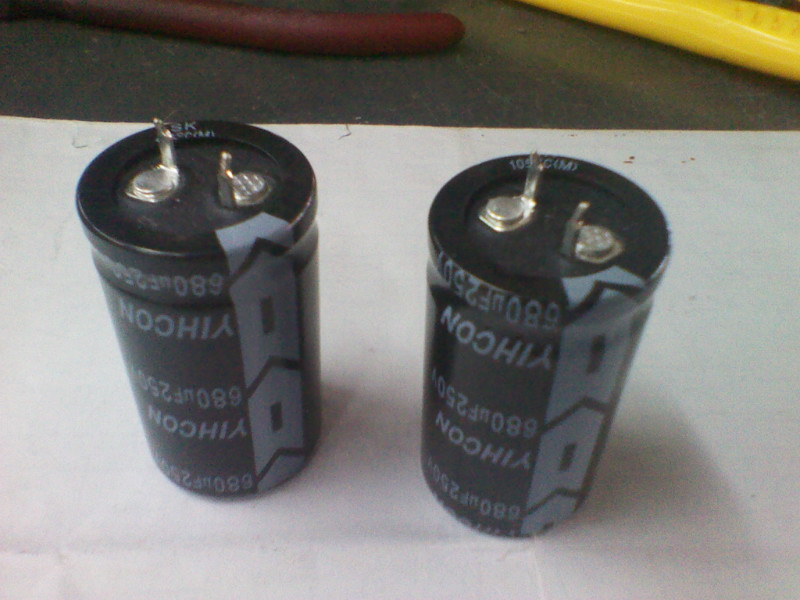

后級高壓慮波電容,呵呵,兩門大炮

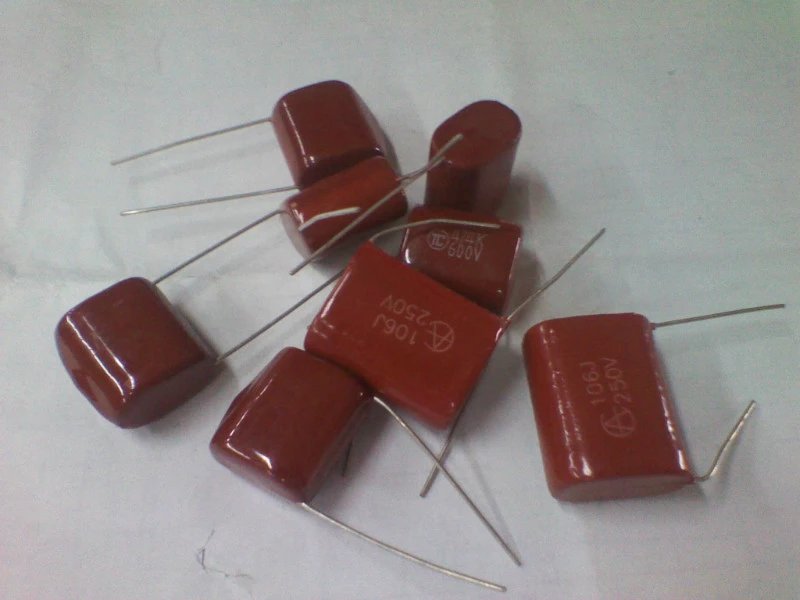

LC后級低通慮波電容

呵呵,來個合影

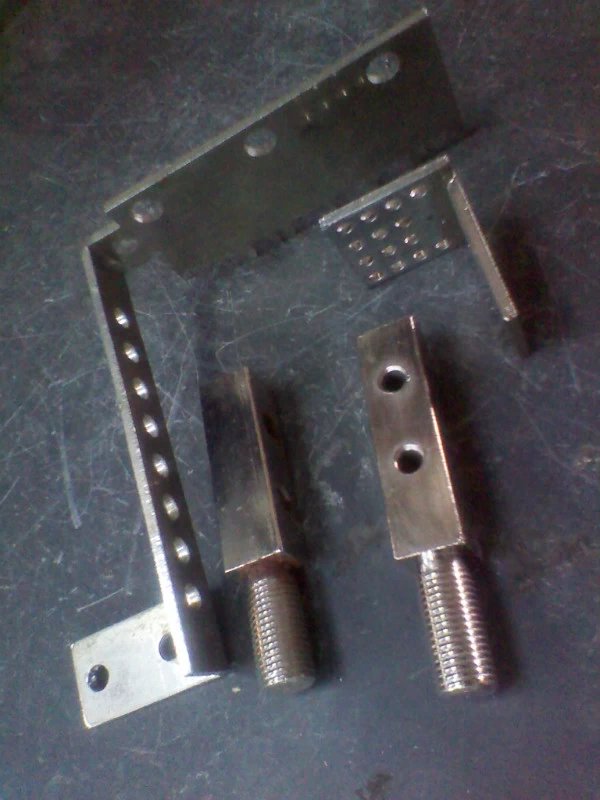

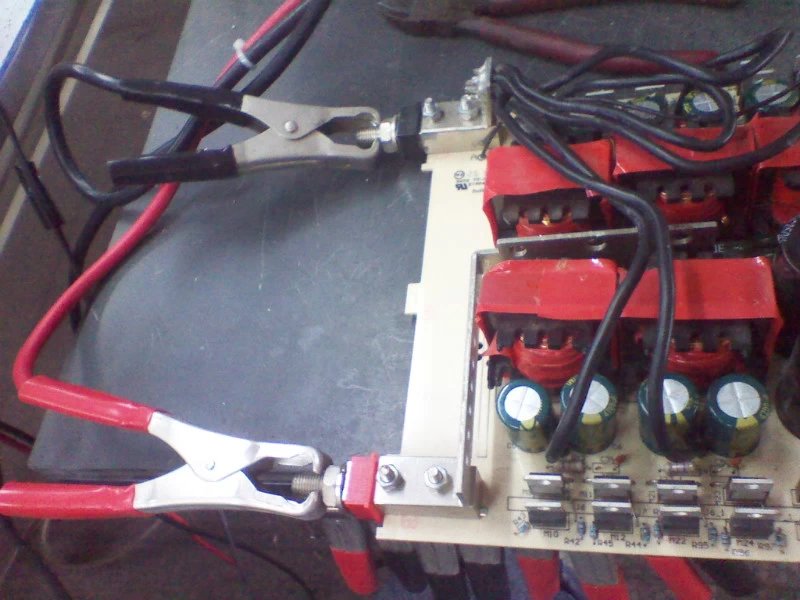

DC輸入用上了鐵螺絲柱了,呵呵,沒法呀,滿載近200A的電流啊

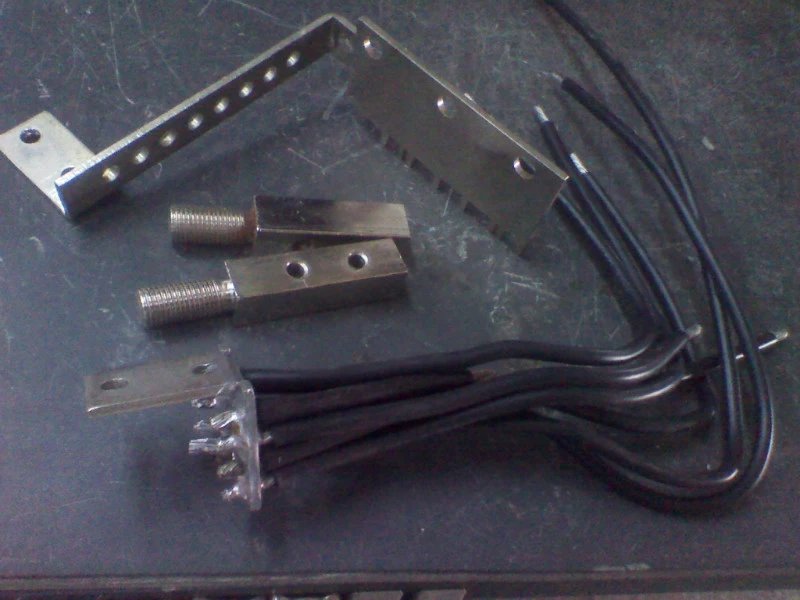

DC輸入端搞定200A的設備

OK,快焊好了

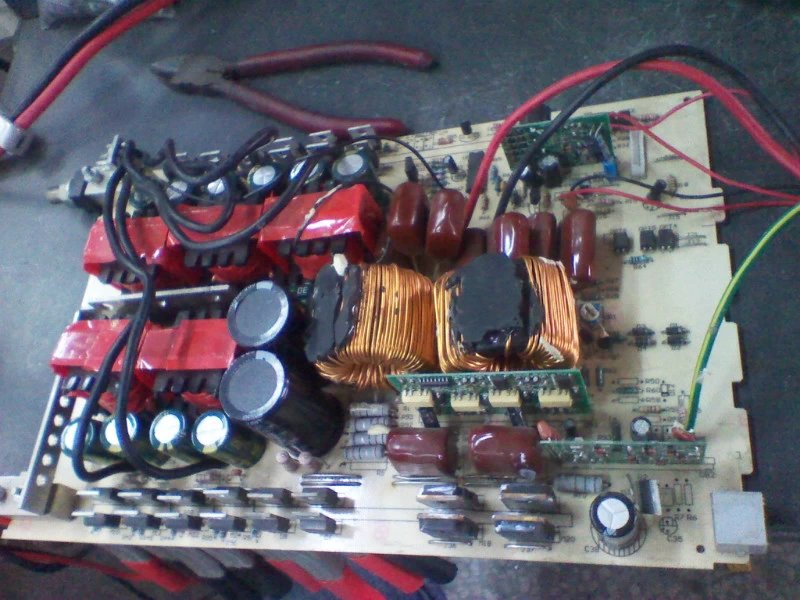

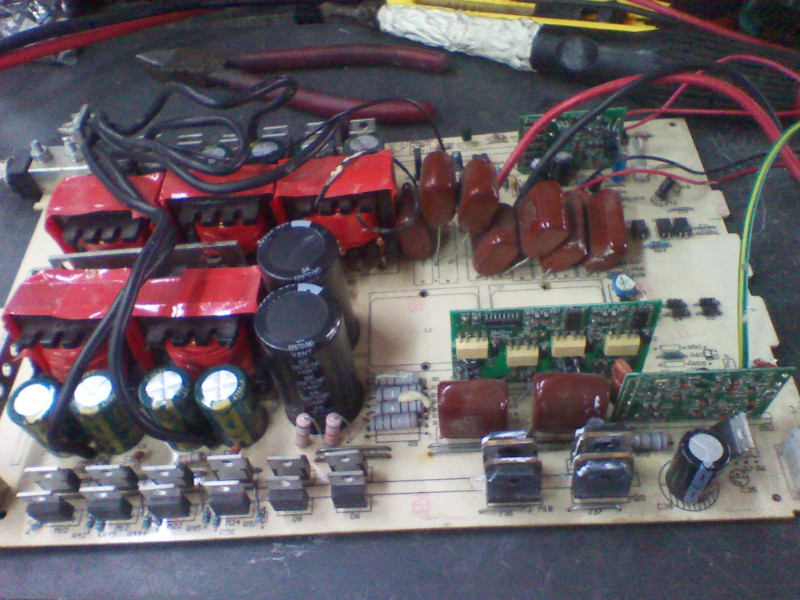

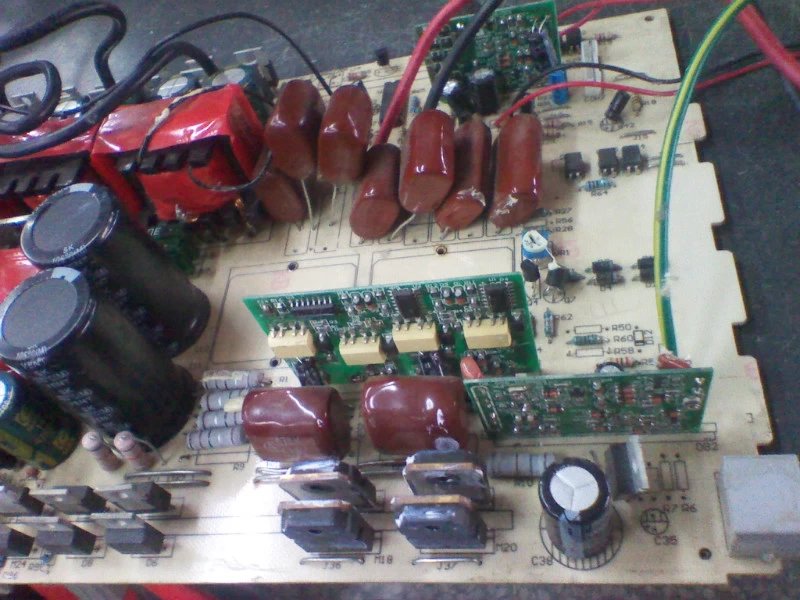

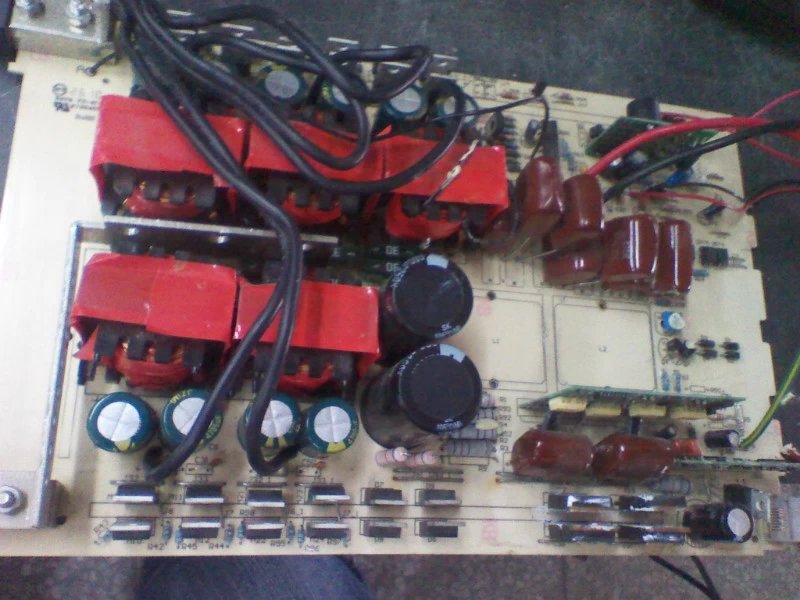

呵呵,整體布局,還行吧

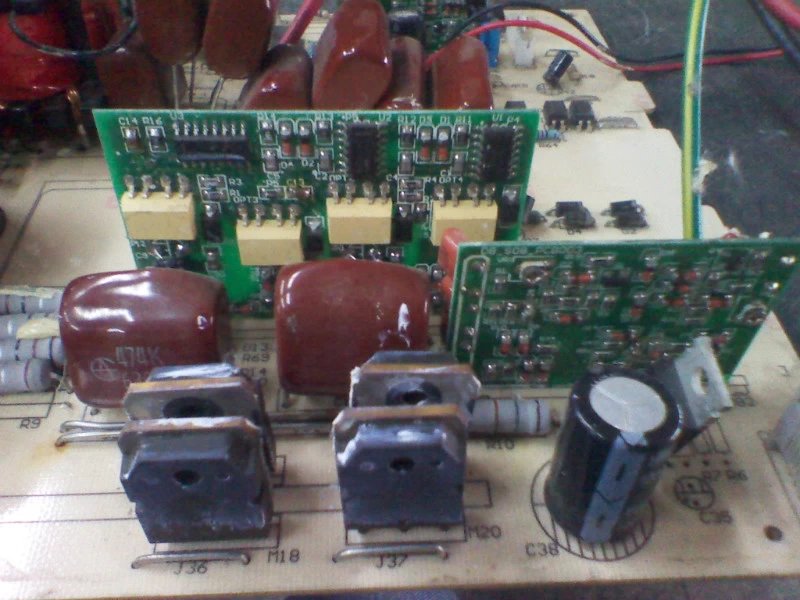

H橋逆變IGBT管和驅動板特拍

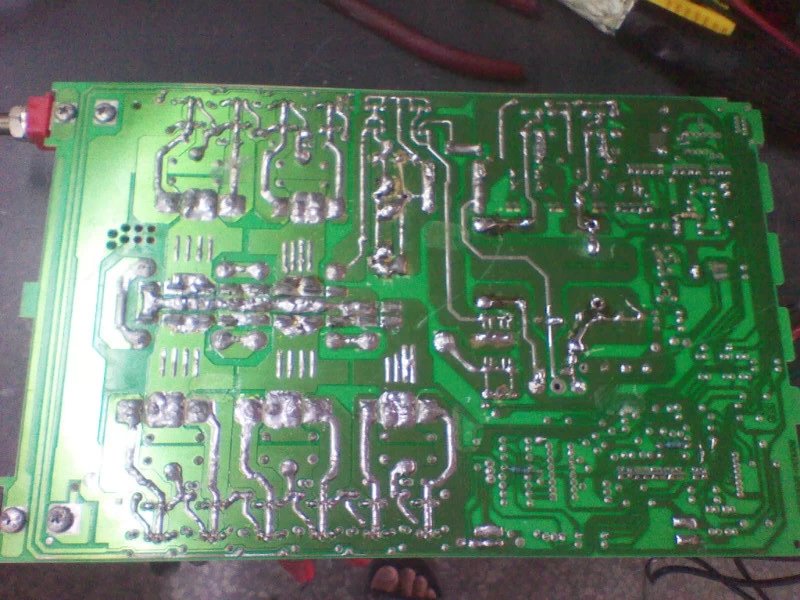

機器錫面

OK 裝上低通慮波電感

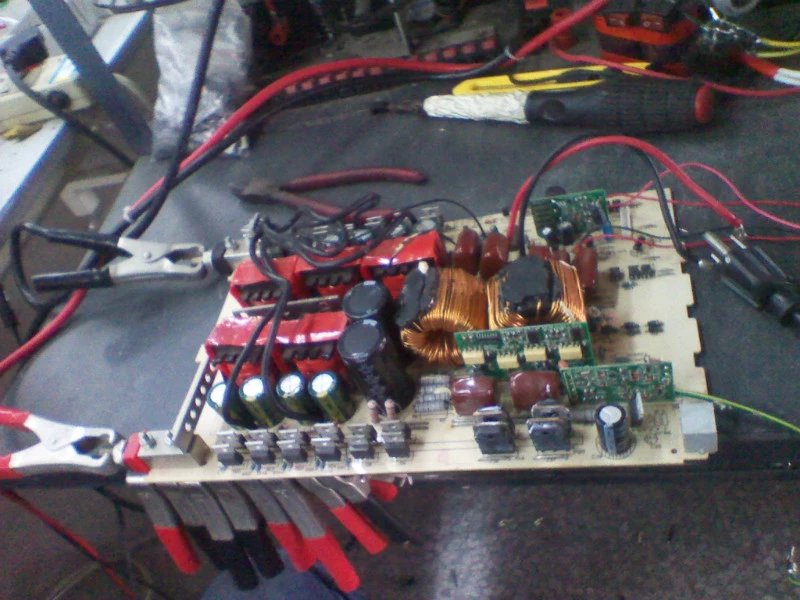

OK,上實驗架,準備試機 蒙著耳朵,帶上頭盔,

夾上漁夾,通電

準備中的機器

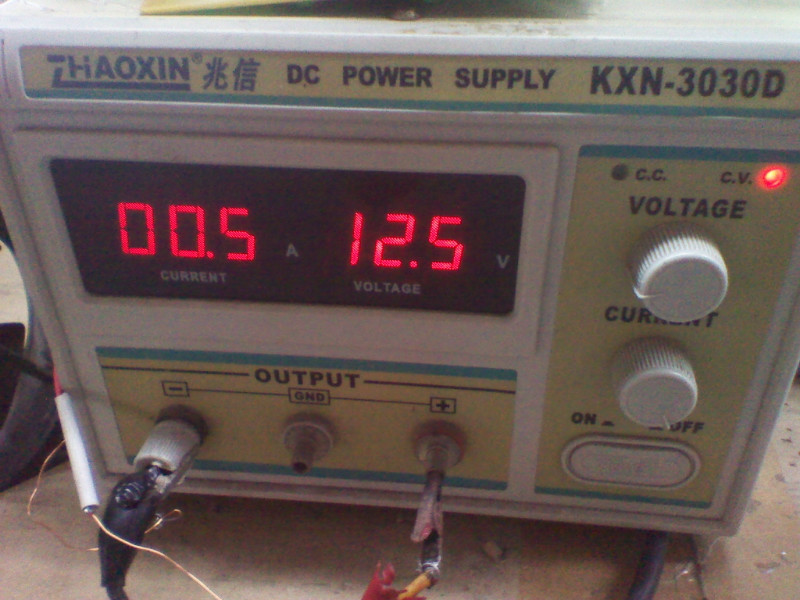

開機,OK,敢緊看看電流表,0,5A,電流不大,再看看機器,沒冒煙爆砸。緊張的心終于放下來了,可以放心調機了

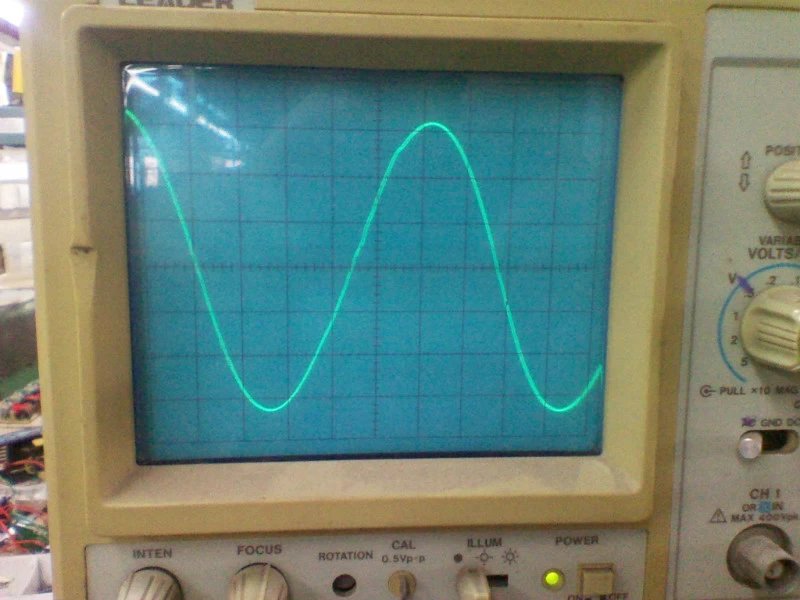

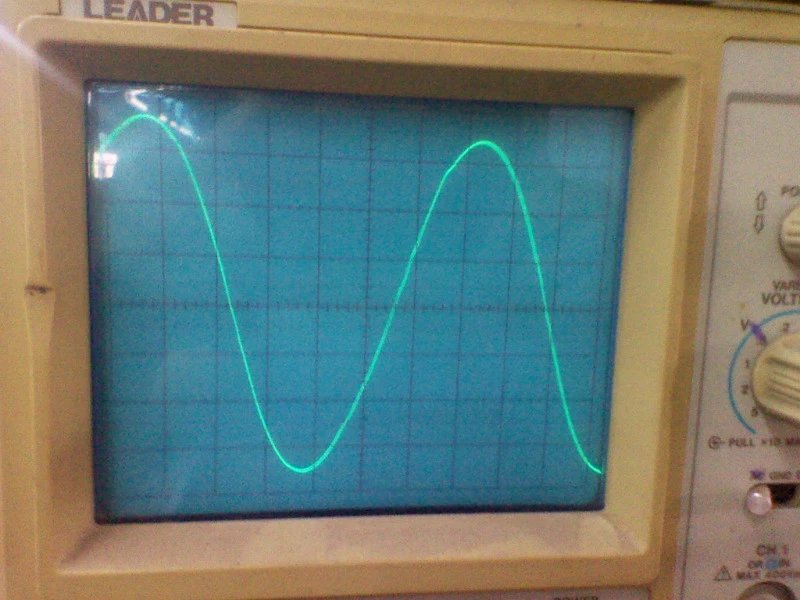

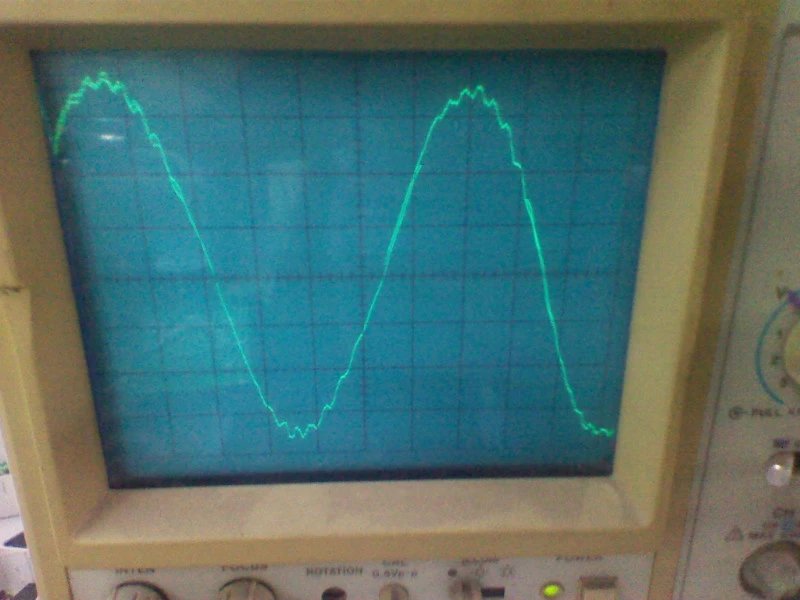

呵呵,經過調試,漂亮的波形出來了

呵呵,AC輸出電壓

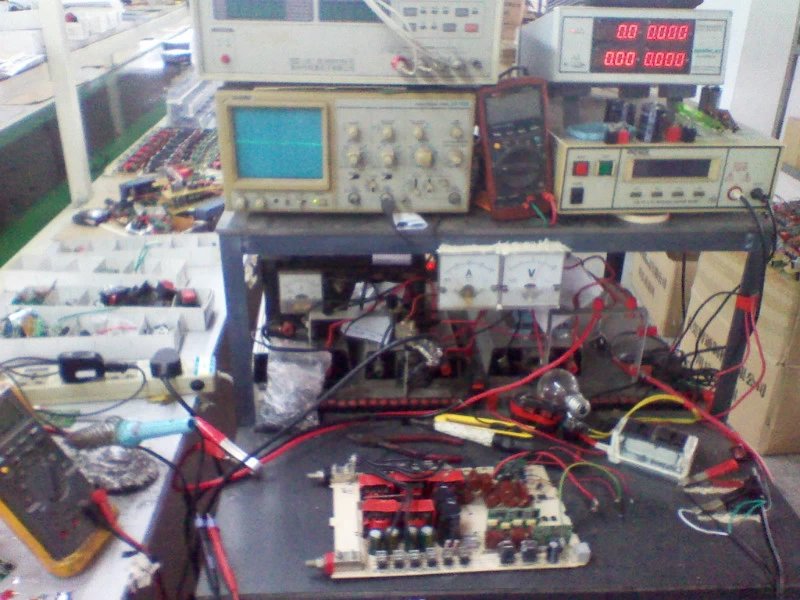

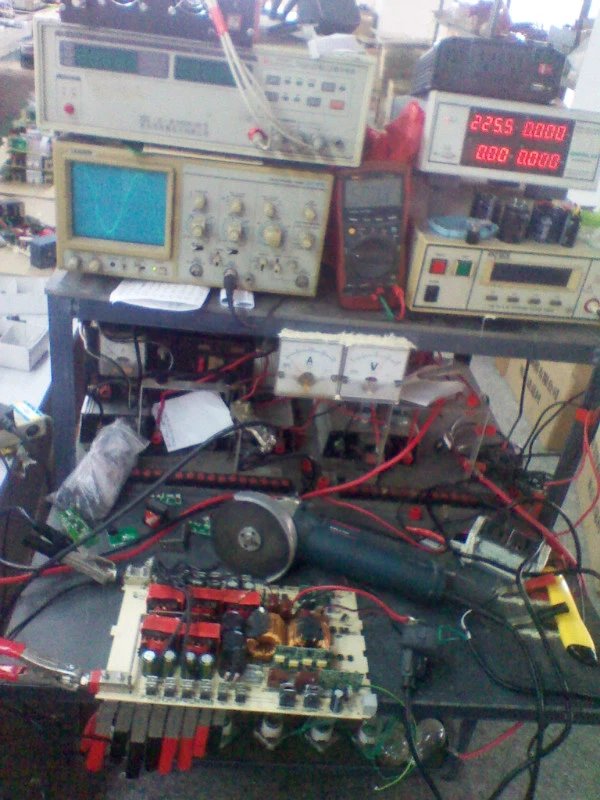

呵呵,調機臺,超級亂

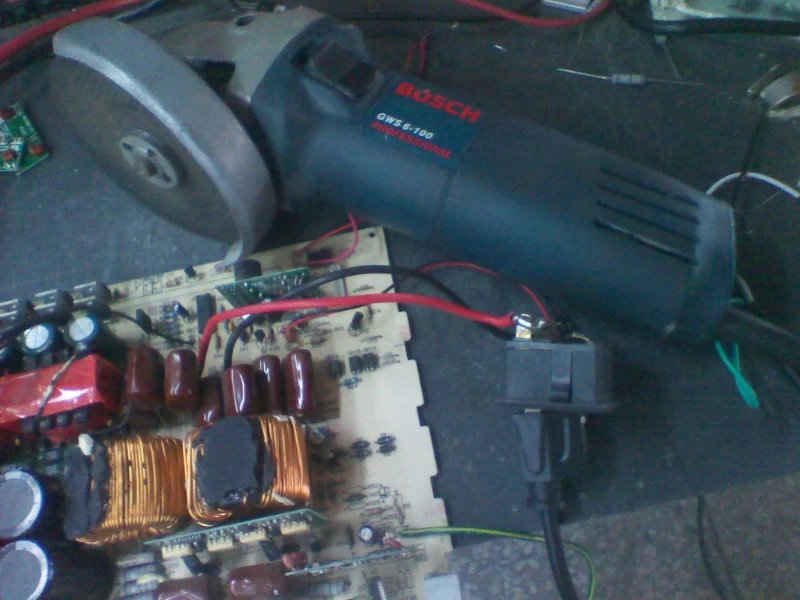

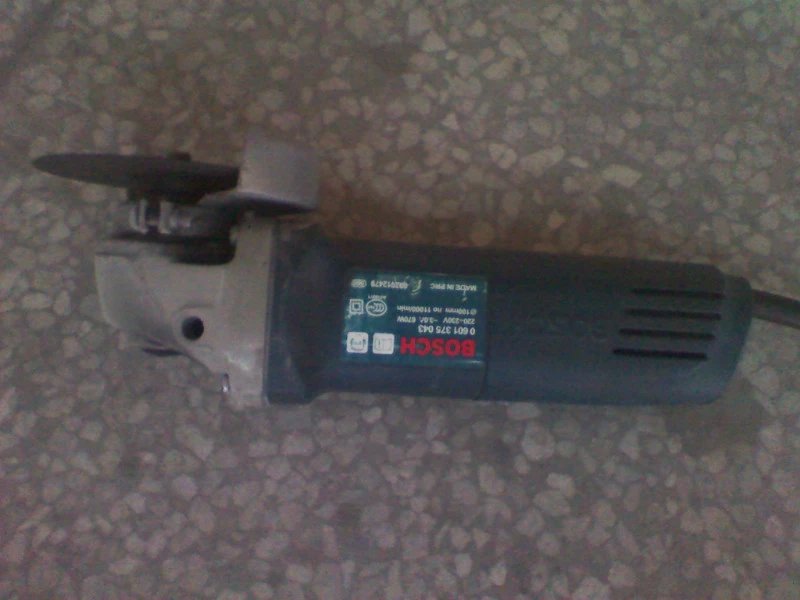

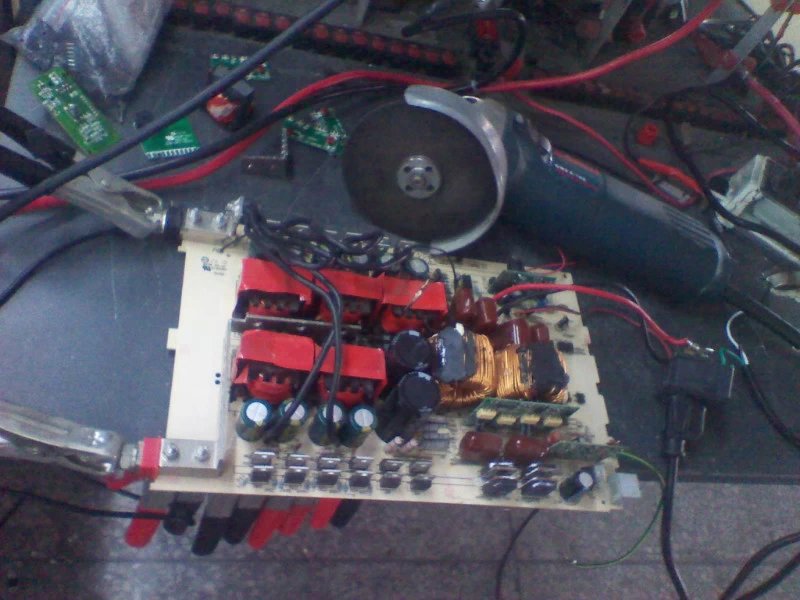

OK,先帶帶感性負載,一個600W的磨光機

呵呵,轉的呼呼響,跟市電一樣有力

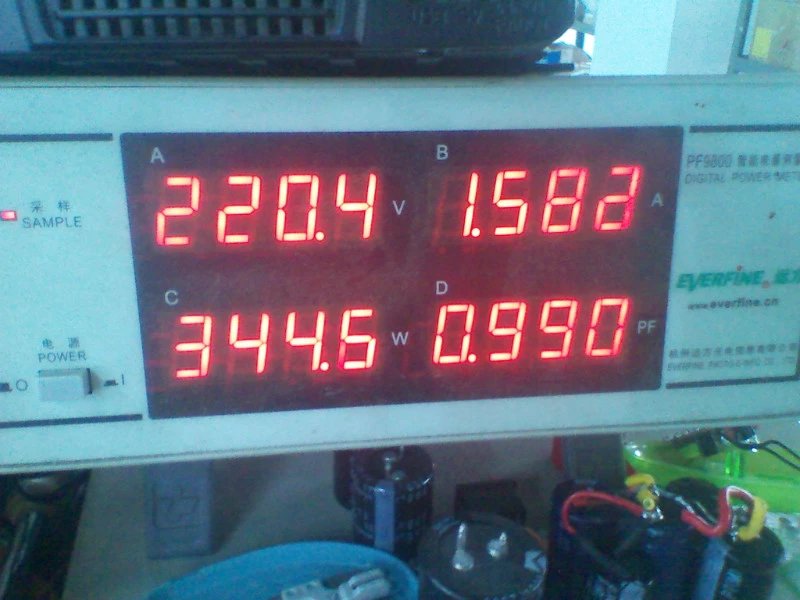

這是帶磨光機逆變器輸出的參數

帶感性負載的波形,還行了,挺理想的

繼續帶

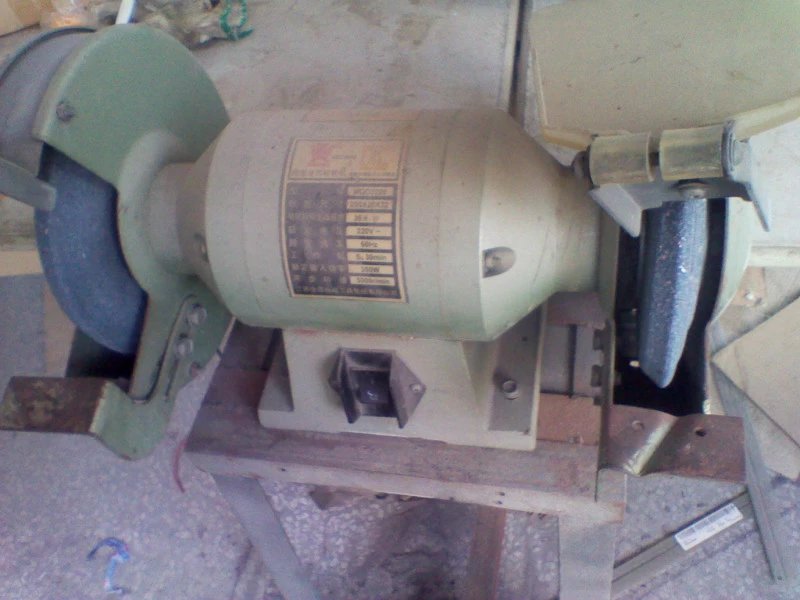

接下來帶個打磨機,1000W的,一下便起動,跟市電一樣有力
ui

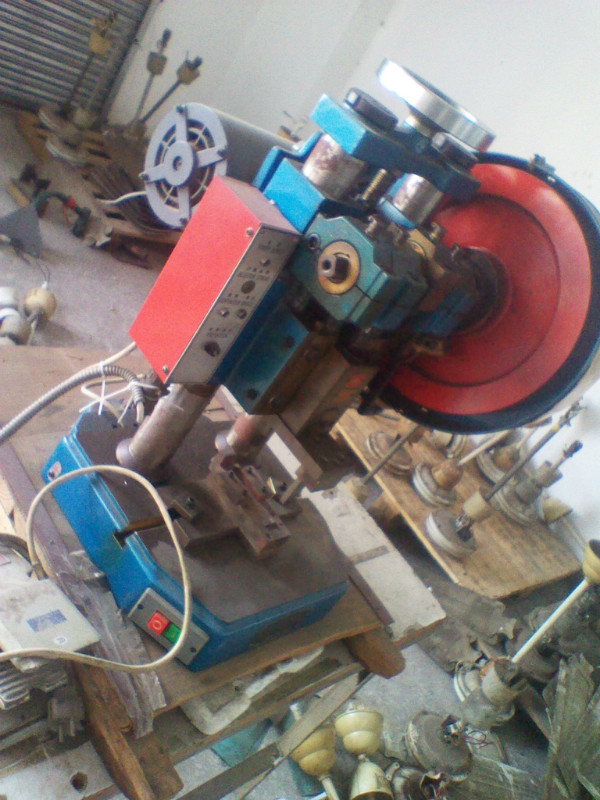

呵呵,再來一個小型沖床,1200W的,呵呵,也是毫不費盡的便帶起來了,呵呵

下面是起動1000UF的電容

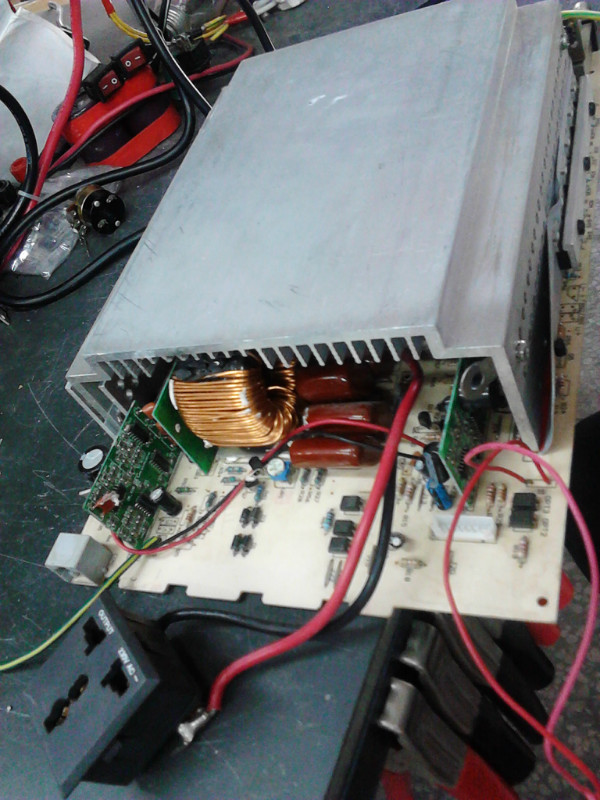

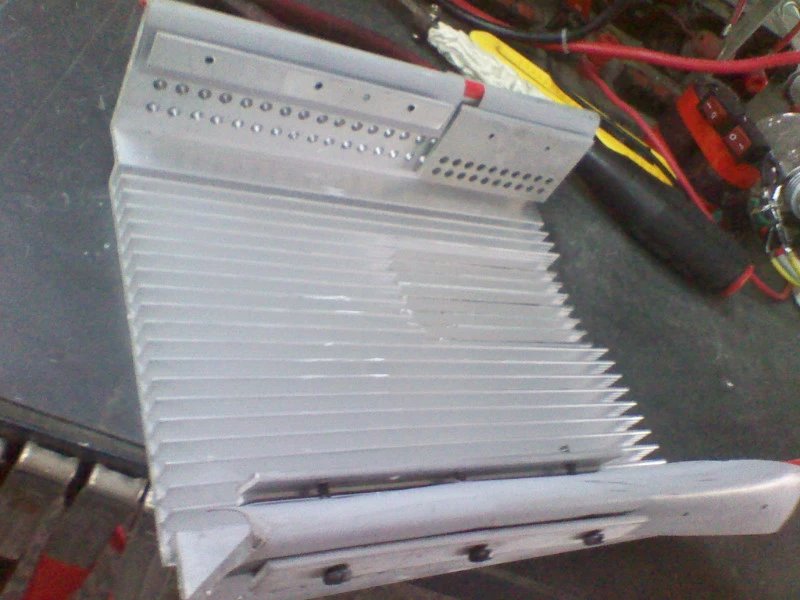

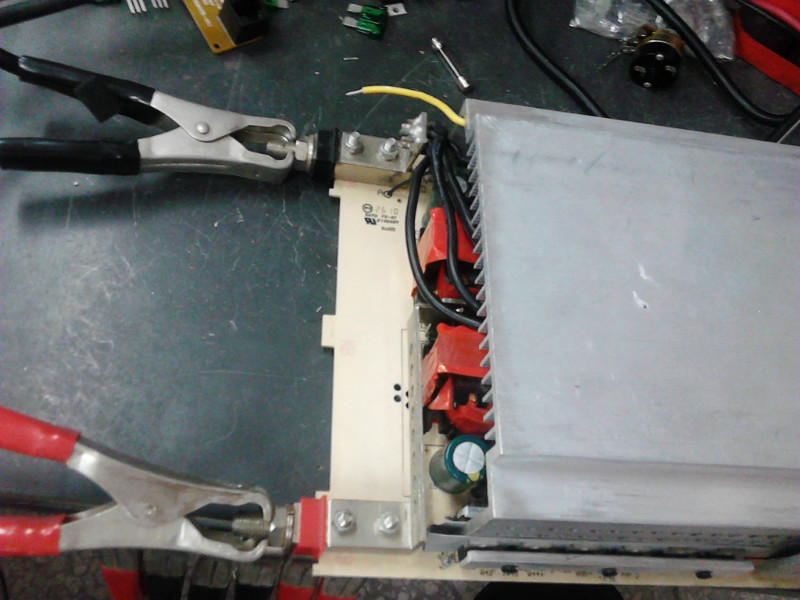

找了散熱器,準備帶滿載老化測試

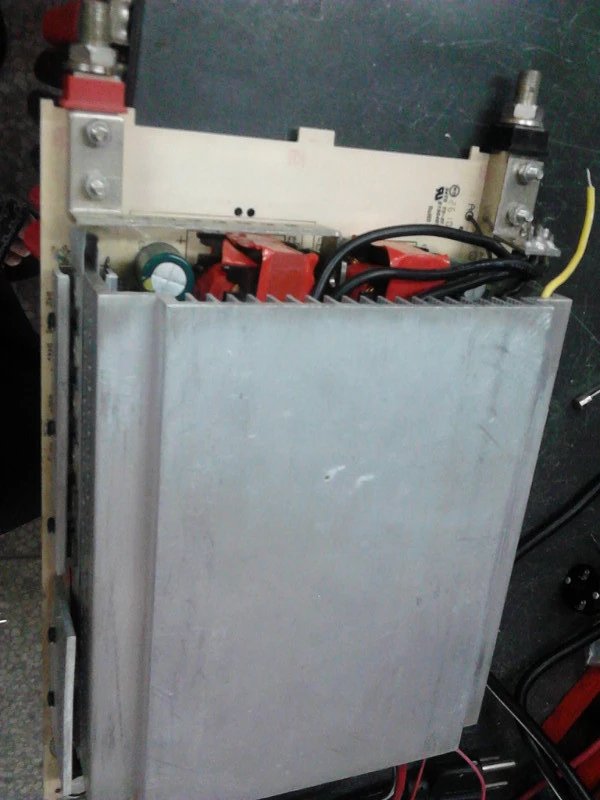

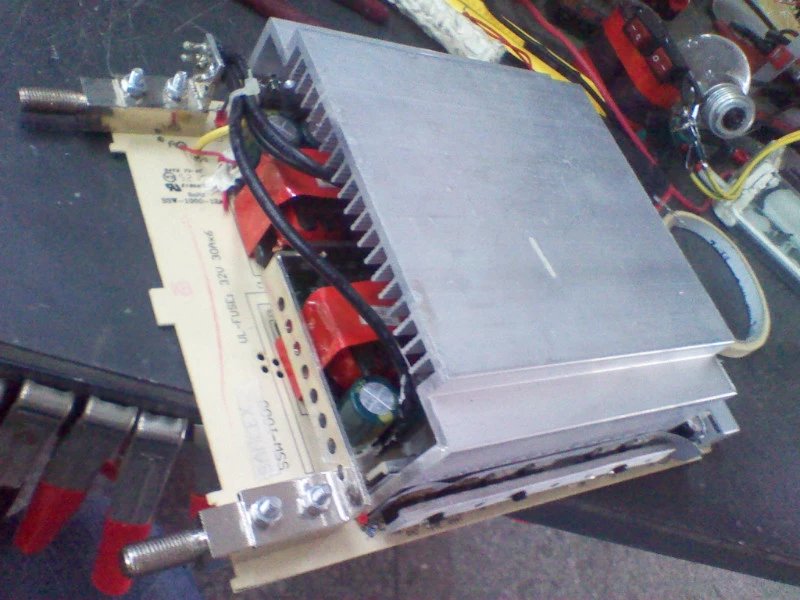

裝上去

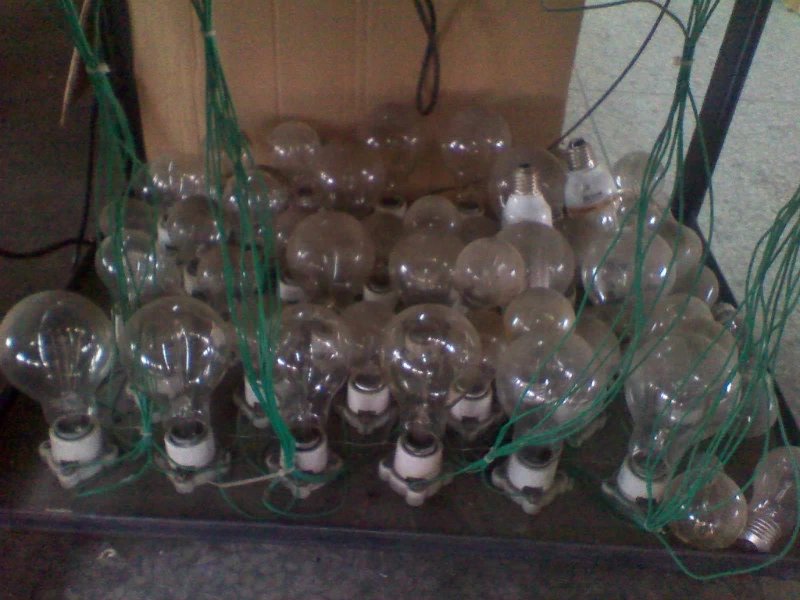

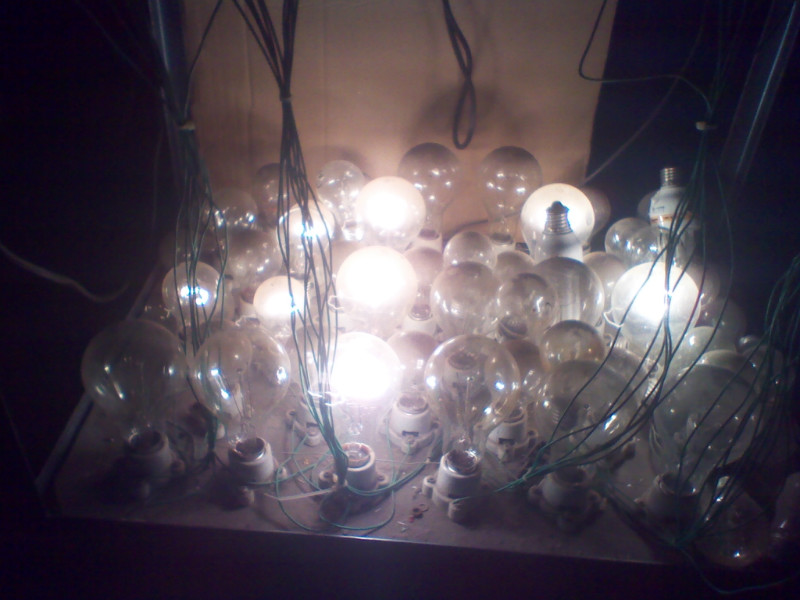

帶的是阻性負載,燈泡

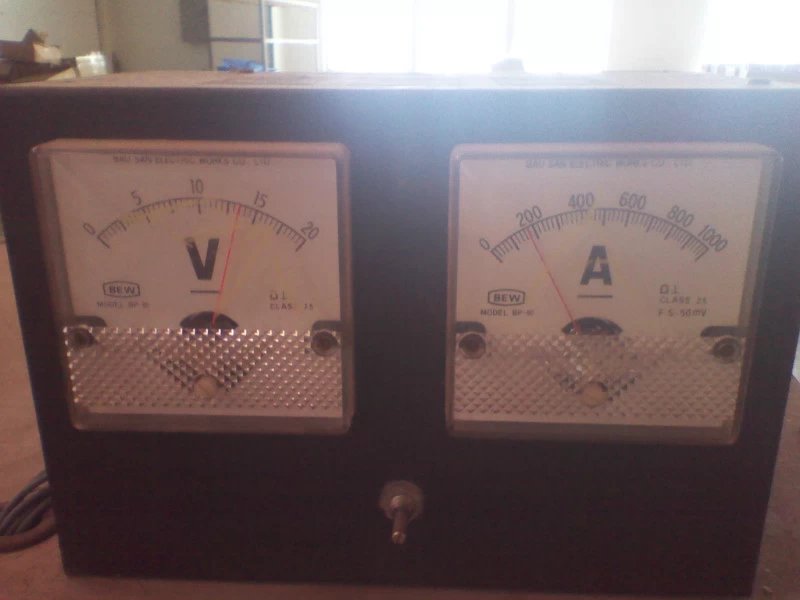

逆變器輸入電流近200A了

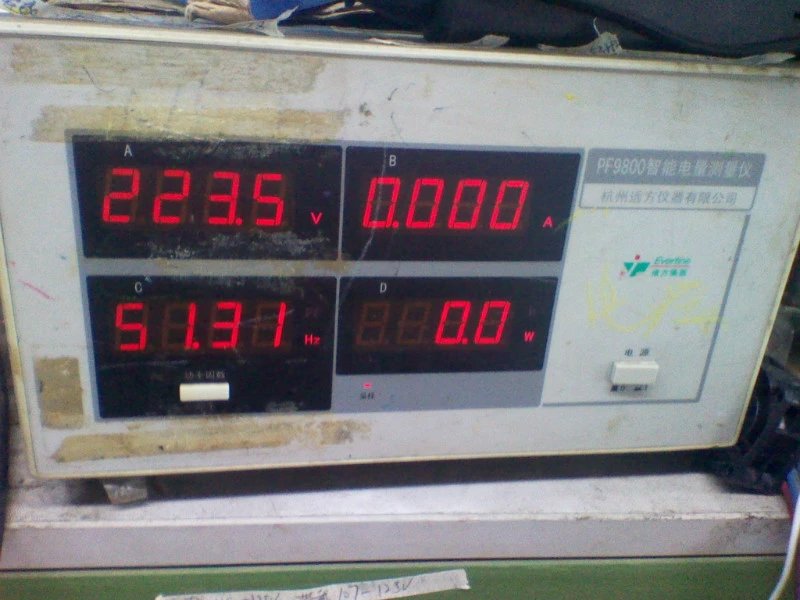

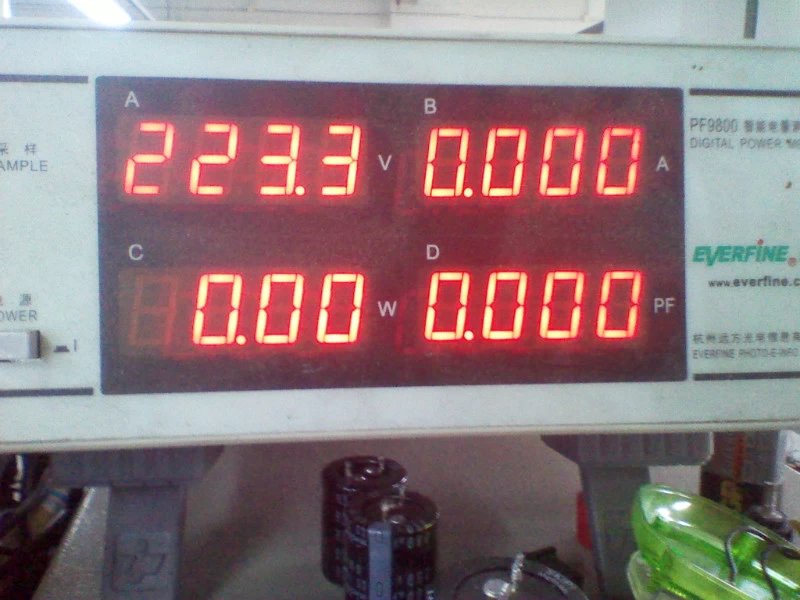

先空載輸出的參數

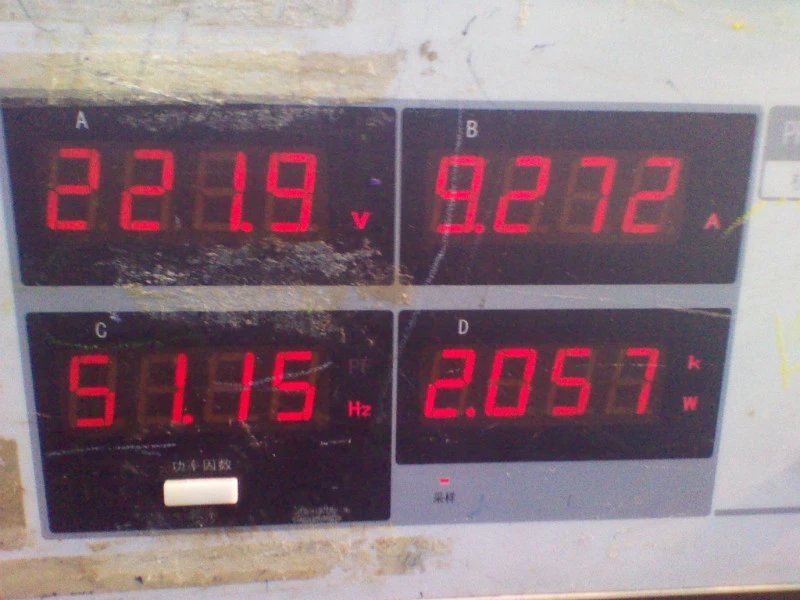

滿載輸出的參數

阻性 負載滿載的波形,還漂亮吧

好了,OK,,就這么多了。本逆變器經滿載2000W老化測試4小時后,一切參數正常。呵呵,請各燒友指點指點,交流交流
本人以后還有更大功率機器出來,呵呵 ,期待吧,呵呵,什么時搞個2匹的空調來試試,呵呵,我想一定能帶起來
