單片機倒計時源代碼，AD原理圖 proteus仿真等資料下載

[復制鏈接]
ID:128643 發表于 2016-7-7 00:51 | 顯示全部樓層 |閱讀模式

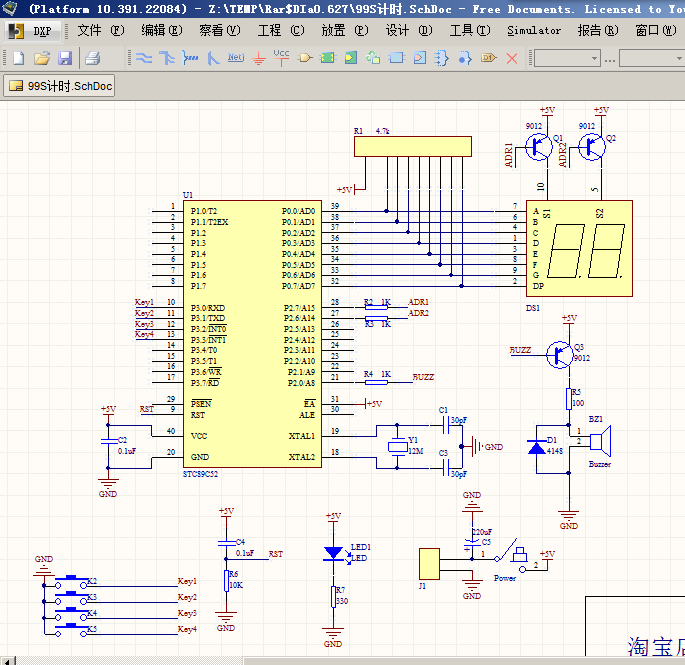

單片機倒計時項目用ad畫的原理圖
0.png 0.png

  1. #include "Key.h"
  2. #define OSC 12000000
  3. /*************************************************************
  4. 單片機:STC89C52
  5. 晶振頻率:12M
  6. 淘寶店鋪:http://ygmcu.taobao.com/??????
  7. 作者:lboy987654
  8. 時間:2016年4月
  9. **************************************************************/
  10. unsigned char code LedChar[] = {
  11.     0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8,
  12.     0x80, 0x90
  13. };
  14. unsigned char ledBuff[] = {0xC0,0xC0};
  15. bit ckW = 0;//如果為0，正計時，否則為倒計時
  16. bit ckSt = 1;//0為運行
  17. bit ckP = 1;//0，不暫停，否則為暫停
  18. bit ckSp = 0;//1為清0，并停止
  19. bit flag1s = 0;//1秒標志
  20. bit cls = 0;//讓定時中斷cnt為零，這樣不會出現比如為200，又繼續從200計時的現象
  21. unsigned char THR0,TLR0;//保存TH0,TL0
  22. unsigned char sec99 = 0;//保存時間
  23. sbit ADD0 = P2^7;
  24. sbit ADD1 = P2^6;
  25. sbit BUZZ = P2^0;
  26. bit BUZZEN = 0;
  27. bit OVER = 0;

  29. void  ConfigTimer0(unsigned int ms)//配置定時器參數
  30. {
  31.         unsigned long tmp = ms;
  32.
  33.         tmp = (tmp*OSC) / 12 /1000;
  34.         tmp = 65536 - tmp;
  35.         THR0 = (unsigned char)(tmp >> 8);
  36.         TLR0 = (unsigned char)tmp + 32;
  37.         TH0 = THR0;
  38.         TL0 = TLR0;
  39.         TMOD &= 0xF0;
  40.         TMOD |= 0x01;//使用模式1
  41.         TR0 = 1;//開啟定時器0
  42.         ET0 = 1;//開啟定時中斷0
  43. }
  44. void main()
  45. {
  46.         ConfigTimer0(1);
  47.         EA = 1;//開啟總中斷
  48.
  49.         while(1)
  50.         {
  51.                 KeyDrive();
  52.                 if(ckSp)//如果按下清零按鍵所有歸初始化
  53.                 {
  54.                         ckSt = 1;
  55.                         ckP = 1;
  56.                         ckSp = 0;
  57.                         if(!ckW)//如果是正計時，為0，倒計時使sec99為99；
  58.                                         sec99 = 0;
  59.                         else
  60.                                         sec99 = 99;
  61.                 }
  62.                 ledBuff[0] = LedChar[sec99/10];
  63.                 ledBuff[1] = LedChar[sec99%10];
  64.                 if(!BUZZEN)
  65.                 {
  66.                         BUZZ = 1;//關閉蜂鳴器
  67.                 }
  68.                 if(flag1s)
  69.                 {
  70.                         flag1s = 0;
  71.                         if(!ckW)//是正計時還是倒計時
  72.                         {
  73.                                 sec99++;
  74.                                 if(sec99 > 90)
  75.                                         BUZZEN = 1;
  76.                                 if(sec99 == 100)
  77.                                 {
  78.                                         ckSp = 1;
  79.                                         OVER = 1;
  80.                                         BUZZEN = 1;
  81.                                 }
  82.                         }
  83.                         else
  84.                         {
  85.                                 sec99--;
  86.                                 if(sec99 < 10)
  87.                                         BUZZEN = 1;
  88.                                 if(sec99 == 255)
  89.                                 {
  90.                                         ckSp = 1;
  91.                                         OVER = 1;
  92.                                         BUZZEN = 1;
  93.                                 }
  94.                         }
  95.                 }
  96.         }
  97. }
  98. void ScanLed()
  99. {
  100.         static unsigned char led = 0;
  101.
  102.         P0 = 0xFF;
  103.         switch(led)//動態顯示LED數碼管，
  104.         {
  105.                 case 0:ADD0 = 1;ADD1 = 0;P0 = ledBuff[1];break;
  106.                 case 1:ADD1 = 1;ADD0 = 0;P0 = ledBuff[0];break;
  107.                 default:break;
  108.         }
  109.         led++;
  110.         led &= 0x01;
  111. }
  112. void InterruptTimer0() interrupt 1//進入定時器0中斷
  113. {
  114.         static unsigned int cnt = 0;
  115.         static unsigned int buzzcnt = 0;

  117.         TH0 = THR0;
  118.         TL0 = TLR0;
  119.         ScanLed();
  120.         KeyScan();//掃描按鍵
  121.         if(cls)
  122.         {
  123.                 cls = 0;
  124.                 cnt = 0;
  125.         }
  126.         if(!ckSt)
  127.                 if(ckP)
  128.                         cnt++;
  129.         if(cnt >= 999)
  130.         {
  131.                 cnt = 0;
  132.                 flag1s = 1;
  133.         }
  134.         if(BUZZEN)
  135.         {
  136.                 buzzcnt++;
  137.                 BUZZ = !BUZZ;
  138.                 if(!OVER)
  139.                 {
  140.                         if(buzzcnt > 100)
  141.                         {
  142.                                 buzzcnt = 0;
  143.                                 BUZZEN = 0;
  144.                                 BUZZ = 1;
  145.                         }
  146.                 }
  147.                 else if(OVER)
  148.                 {
  149.                         if(buzzcnt > 900)
  150.                         {
  151.                                 buzzcnt = 0;
  152.                                 BUZZEN = 0;
  153.                                 OVER = 0;
  154.                                 BUZZ = 1;
  155.                         }
  156.                 }
  157.         }
  158. }
復制代碼
  1. #include "Key.h"

  3. extern bit ckW ;//如果為0，正計時，否則為倒計時0
  4. extern bit ckSt ;//0為運行
  5. extern bit ckP;//0；暫停，否則為暫停1
  6. extern bit ckSp;//1秒標志0
  7. extern bit cls;
  8. extern unsigned char sec99;
  9. bit stop = 1;
  10. unsigned char keyBuff[] = {1,1,1,1};//保存按鍵狀態

  12. void KeyScan()
  13. {
  14.         static unsigned char key[] = {0xFF,0xFF,0xFF,0xFF};//
  15.         unsigned char i;
  16.         //讀取按鍵狀態
  17.         key[0] = (key[0] << 1)|Key0;
  18.         key[1] = (key[1] << 1)|Key1;
  19.         key[2] = (key[2] << 1)|Key2;
  20.         key[3] = (key[3] << 1)|Key3;
  21.         for(i = 0;i < 4;i++)
  22.         {
  23.                 if((key[i]&0x0F) == 0x0F)//說明沒有按鍵按下
  24.                         keyBuff[i] = 1;
  25.                 else if((key[i]&0x0F) == 0x00)//有按鍵按下
  26.                         keyBuff[i] = 0;
  27.         }
  28. }
  29. void KeyDrive()
  30. {
  31.         static unsigned char backKey[4] = {1,1,1,1};
  32.         unsigned char i;
  33.
  34.         for(i = 0;i < 4;i++)
  35.         {
  36.                 if(keyBuff[i] != backKey[i])//判斷按鍵是否按下
  37.                 {
  38.                         if(keyBuff[i] == 0)//如果為0就說明按下
  39.                         {
  40.                                 if(i == 0)
  41.                                 {
  42.                                         if(ckSt)//如果沒有按下正反計時鍵
  43.                                                 ckW = !ckW;
  44.                                         else //如果已經按下了正反計時鍵,則忽略
  45.                                                 break;
  46.                                         if(!ckW)
  47.                                                 sec99 = 0;
  48.                                         else
  49.                                                 sec99 = 99;
  50.                                         cls = 1;
  51.                                 }
  52.                                 else if(i == 1)
  53.                                 {
  54.                                         ckSt = 0;
  55.                                         stop = 0;
  56.                                         cls = 1;
  57.                                 }
  58.                                 else if(i == 2)
  59.                                 {
  60.                                         {
  61.                                                 if(!stop)
  62.                                                         ckP = !ckP;
  63.                                         }
  64.                                 }
  65.                                 else if(i == 3)
  66.                                 {
  67.                                         ckSp = 1;
  68.                                         stop = 1;
  69.                                         cls = 1;
  70.                                 }
  71.                         }
  72.                         backKey[i] = keyBuff[i];//保存按鍵當前狀態
  73.                 }
  74.         }
  75. }
復制代碼

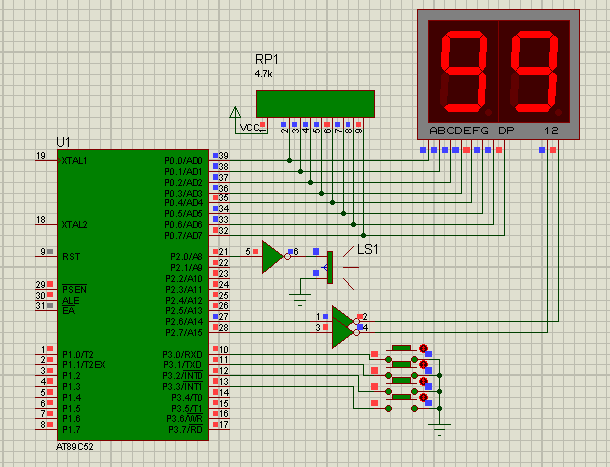

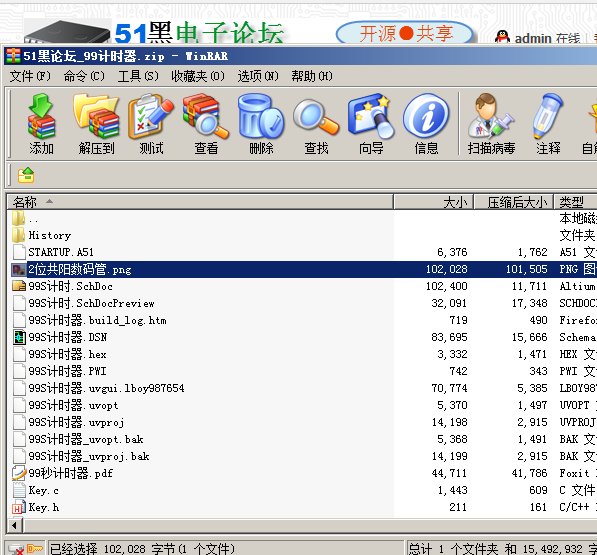

單片機倒計時代碼，原理圖和proteus仿真等資料下載：http://www.torrancerestoration.com/bbs/dpj-49363-1.html
