STC15F204EA加ds1302制作的電子時鐘

ID:138343 · 發表于 2016-9-6 10:01

淘寶買來的套件帶的源碼，還沒有學會，與大家分享, 附件里有源碼，說明書和原理圖。

名稱	型號	編號	數量	備注
數碼管	1寸	DS0/DS1/DS2/DS3	4	注意DS2方向
三極管	S9012	Q1/Q2/Q3/Q4/Q5	6
電阻	1K	R1/R2/R3------ R10/R11/R12	14	貨架
電阻	10K	R14/R15	2	貨架
熱敏電阻		RM	1
光敏電阻		GM	1
輕觸開關		S1/S2	2
單片機	stc15f204ea	U1	1	注意方向
電源接口		P1	1
蜂鳴器		BELL	1
芯片座	40P	U1	1	注意方向
芯片座	8P	U2	1	注意方向
時鐘芯片	DS1302	U2	1	注意方向
晶振	32.768Khz	Y2	1
紐扣電池座	貼片	B	1

焊接清單（編號對應PCB元件絲印）：

名稱	型號	編號	數量	備注
數碼管	1寸	DS0/DS1/DS2/DS3	4	注意DS2方向
三極管	S9012	Q1/Q2/Q3/Q4/Q5	6
電阻	1K	R1/R2/R3------ R10/R11/R12	14	貨架
電阻	10K	R14/R15	2	貨架
熱敏電阻		RM	1
光敏電阻		GM	1
輕觸開關		S1/S2	2
單片機	stc15f204ea	U1	1	注意方向
電源接口		P1	1
蜂鳴器		BELL	1
芯片座	40P	U1	1	注意方向
芯片座	8P	U2	1	注意方向
時鐘芯片	DS1302	U2	1	注意方向
晶振	32.768Khz	Y2	1
紐扣電池座	貼片	B	1

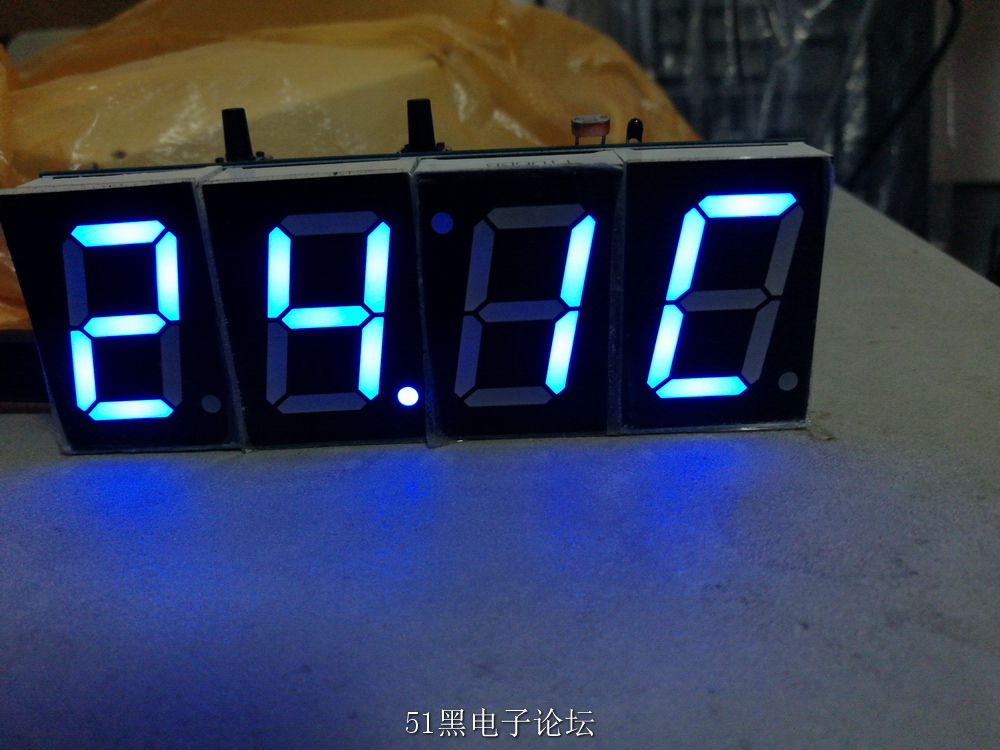

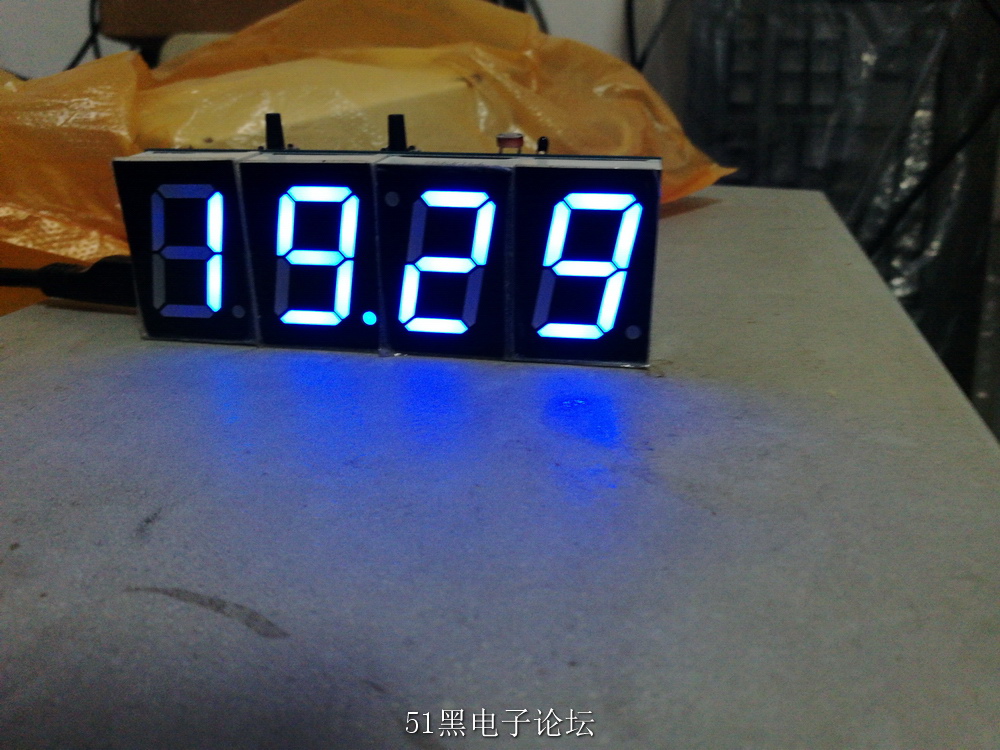

實物圖（先焊接背面元件，再焊接數碼管哦，一定要記得哦！焊接的時候，從最矮的開始）：

1、按一下1號按鍵，2號顯示區閃爍：表示可以調節時間的分，這個時候按2號按鍵即可以調節時間的分。

2、再按一下1號按鍵，1號顯示區閃爍：表示可以調節時間的時，這個時候按2號按鍵即可以調節時間的時。

3、再按一下1號按鍵，2號顯示區閃爍：表示可以調節鬧鐘的分，這個時候按2號按鍵即可以調節鬧鐘的分。

4、再按一下1號按鍵，1號顯示區閃爍：表示可以調節鬧鐘的時，這個時候按2號按鍵即可以調節鬧鐘的時。

5、再按一下1號按鍵，1號顯示區和2號區要么顯示全1，要么顯示全0，這個時候按2號按鍵即可以開啟光控或者關閉光控（所謂光控就是顯示屏能根據環境光強弱改變顯示亮度）。

6、再按一下1號按鍵，1號顯示區和2號區要么顯示全1，要么顯示全0，這個時候按2號按鍵即可以開啟或者關閉鬧鐘功能。

7、再按一下1號按鍵，返回正常顯示界面。

8、鬧鐘響時，按一下2號按鍵可以關掉鬧鐘。

ID:1048335 · 發表于 2022-11-6 20:38

啥時候能學到這程度

ID:237797 · 發表于 2022-11-4 09:29

char flag=1;是什么標志？char menu=0;這個變量啥作用？

ID:703640 · 發表于 2022-9-11 16:53

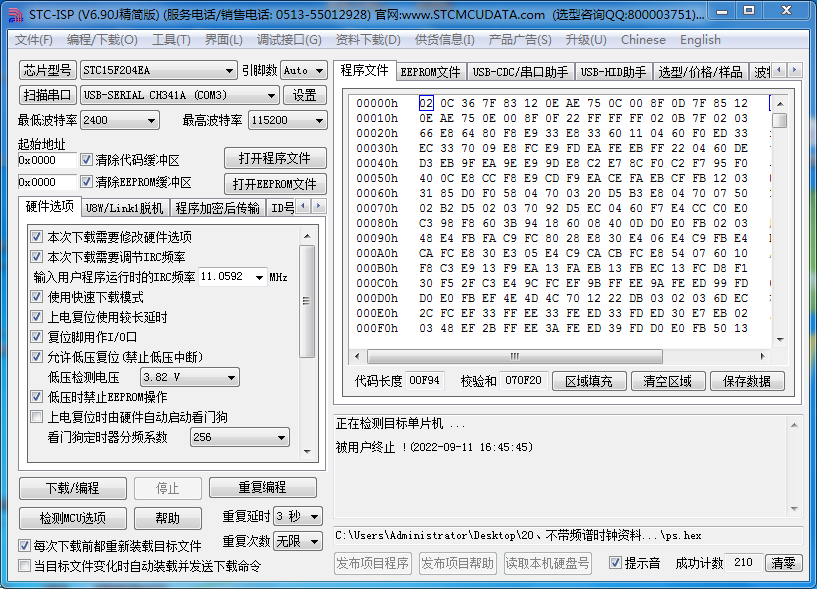

請教一下，STC15F204EA燒寫時IRC頻率怎么選擇

ID:507641 · 發表于 2022-5-5 08:33

有種想法是用vfd來做是否高級？

ID:956993 · 發表于 2022-5-4 09:48

按照樓主給的程序燒錄好了，程序不對的！分鐘區如秒鐘的走！然后顯示不到一分鐘左右就全部自動滅了

ID:959861 · 發表于 2021-8-10 18:48

支持一下手頭的板子好像就是這個

ID:701252 · 發表于 2020-10-16 16:43

感謝樓主共享資料，正是我想找的資料！

ID:204386 · 發表于 2020-10-12 22:02

下載來看看！有時間么仿一個

ID:558859 · 發表于 2020-5-13 19:38

為什么我燒錄進去不成功

ID:732689 · 發表于 2020-4-19 13:48

有源程序嗎

ID:723624 · 發表于 2020-4-6 21:02

有興趣入門，見到好資料，謝謝樓主

ID:723624 · 發表于 2020-4-6 21:01

謝謝樓主分享

ID:704619 · 發表于 2020-3-8 16:04

來看看這個設計啊啊。。

ID:221879 · 發表于 2020-2-24 08:58

源碼有問題工作一會就黑屏了

ID:694728 · 發表于 2020-2-18 19:19

admin 發表于 2016-9-8 00:26
主程序源碼：

謝謝，學習了

ID:694728 · 發表于 2020-2-18 17:04

找時鐘源碼和原理圖說明書

ID:686544 · 發表于 2020-1-15 23:01

源碼有帶日期的，被注釋了，不知道能不能開出來

ID:619304 · 發表于 2019-10-10 11:32

感謝分享

ID:138119 · 發表于 2019-10-2 04:55

luting 發表于 2019-4-28 20:20
我也搞了一個剛裝好；咨詢可否改寫程序；

我可以幫你修改程序，現在顯示明顯有鬼影，也就是掃描顯示的時候，掃描時間間隔從中斷定時，掃描的時候關閉位選后，在修改8位要顯示的數據，然后再打來位選，就沒有鬼影了。

ID:138119 · 發表于 2019-9-19 18:23

luting 發表于 2019-4-28 20:20
我也搞了一個剛裝好；咨詢可否改寫程序；

你這個也有鬼影，最后的一位顯示值，隱約出現在第一位上，這是程序上的問題。

ID:138119 · 發表于 2019-9-19 17:22

某寶買的，先天不足，顯示有鬼影，很別扭。正好可以優化一下淘來的小時鐘！

ID:611019 · 發表于 2019-9-13 23:40

我也買了一個，可是這個的proteus仿真怎么做��？

ID:577423 · 發表于 2019-8-15 08:54

admin 發表于 2016-9-8 00:26
主程序源碼：

編譯不通過

ID:598944 · 發表于 2019-8-10 20:25

admin 發表于 2016-9-8 00:26
主程序源碼：

有高手進來解說下嗎

ID:598944 · 發表于 2019-8-10 20:24

進來看看

ID:92810 · 發表于 2019-6-27 16:30

下載下來看看先了，謝謝樓主分享了

ID:383093 · 發表于 2019-5-21 12:51

這個蜂鳴器引腳定義好像有問題，看原理圖應該是P3^3吧

ID:62973 · 發表于 2019-4-28 20:20

我也搞了一個剛裝好；咨詢可否改寫程序；

ID:116953 · 發表于 2019-3-13 17:16

感謝樓主分享謝謝

ID:436591 · 發表于 2018-12-21 22:04

我也買了一個，時間有點誤差，和賣家聯系了，說重新下載程序慢慢調，現在時間誤差也比較小了。顯示亮度太亮，改了程序，稍微暗了一點，并且改為默認開光控了。

ID:446389 · 發表于 2018-12-14 16:02

下載學習一下

ID:446010 · 發表于 2018-12-13 21:38

感謝分享！找這個很久了！

ID:420962 · 發表于 2018-11-5 12:07

買了想改一個功能，正需要源碼

ID:413700 · 發表于 2018-10-23 20:38

有仿真電路嗎？
樓主發的源程序，為什么運行好多的警告，這樣可以用嗎？
希望高手們把源程序注釋一下，

ID:413700 · 發表于 2018-10-22 20:46

有源程序太好了，謝謝

ID:404140 · 發表于 2018-9-29 19:19

想學學，就是積分不夠

ID:390995 · 發表于 2018-9-2 21:12

正在找這個資料，感謝樓主無私奉獻，論壇有你更精彩。

ID:127666 · 發表于 2018-8-28 17:44

謝謝樓主分享

ID:390002 · 發表于 2018-8-26 18:06

時鐘源碼和原理圖說明書

ID:312978 · 發表于 2018-8-25 21:10

正在找原理圖，想搞來玩玩。謝樓主
