做一個溫度變送器，求教，

ID:152365 · 發表于 2016-12-9 20:08

必做：（70分）

1.輸入輸出范圍（10分）：

輸入范圍：0～100℃

輸出范圍：0～5V DC（負載≥100Ω）

4～20mA DC（負載≤200Ω）

精度要求（50分）：

顯示精度（10分）：1 位小數溫度顯示。

誤差精度（40分）：≤10mV/1℃

≤50mV/滿量程

≤0.05mA/1℃

≤0.1mA/滿量程

2.硬件：搭建橋式電路、儀表放大電路、A/D和D/A轉換電路（D/A帶負載轉變成電流和電壓）、單片機

軟件： AD信號采集經處理DA信號轉換輸出軟件部分

1602液晶小數一位溫度顯示，精度要求小數點后一位

3.Proteus/ Multisim仿真；PCB制版（10分）

4.實驗報告（10分）

發揮：（20分）

1. 兩位小數輸出電壓顯示

2. 兩位小數輸出電流顯示

ID:152365 · 發表于 2016-12-9 21:28

給個思路，大概要怎樣做

ID:138155 · 發表于 2016-12-10 08:28

電流取樣加個負載電阻即可如果不夠可以用運放（如LM358 UA741等）搭接 0-5V可以直接AD 然后用STC單片機編程直接可以輸出如果電壓電流各用4位顯示的話你單片機端口要用40腳的可以直接驅動 這樣元器件最少編程也方便

ID:152365 · 發表于 2016-12-10 18:14

wuyibin2003 發表于 2016-12-10 08:28
電流取樣加個負載電阻即可如果不夠可以用運放（如LM358 UA741等）搭接 0-5V可以直接AD 然后用STC單片機 ...

大神可否留個QQ，詳細指導下

ID:111634 · 發表于 2016-12-10 21:42

本帖最后由 zl2168 于 2016-12-10 21:45 編輯

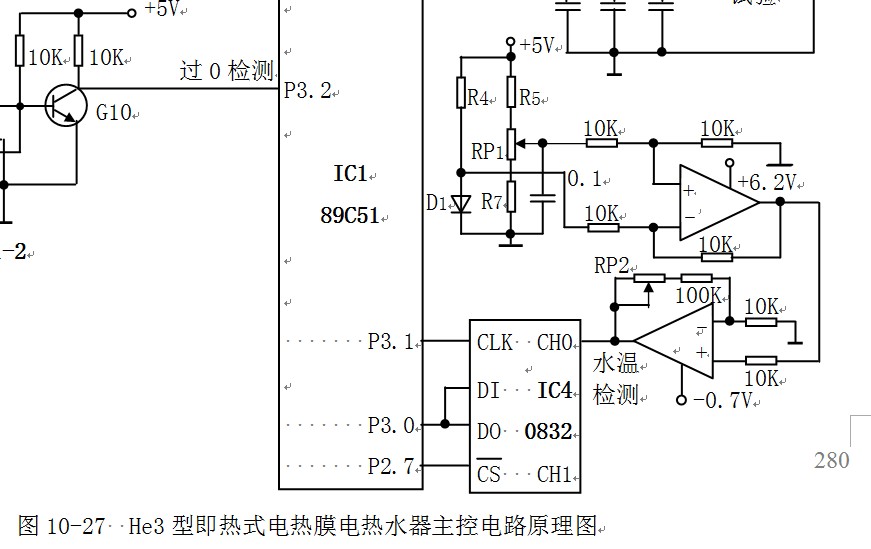

水溫檢測和A/D轉換電路

以上摘自張志良編著《單片機原理與控制技術》第2版 ISBN7-111-08314-8 機械工業出版社
10.6 智能型即熱式熱水器控制實例

ID:153755 · 發表于 2016-12-10 23:08

描述不太詳細。

ID:150126 · 發表于 2016-12-11 17:17

程序有點麻煩啊
