Road Ready MX6500功放維修

ID:146949 · 發表于 2017-2-10 21:04

本帖最后由 wosiyabo 于 2017-2-10 21:06 編輯

朋友的KTV一臺Road Ready MX6500功放壞了，一邊無聲。

果斷拿回來拆開修，功放非常重40~50斤。里面的環牛有電飯保膽那么大。

PCB板上很多灰塵，因?yàn)楣Ψ虐迳系娜掌谑?009-07-04應該有些歲數了。想到可能是開關氧化接觸不良。

試機，開關多次來回?fù)u動的斷續的聲音。

要把接地線焊開。

80V15000uF的電解電容8個，沒有流水沒鼓包。還算良好。

前置處理板。PASS功能是OPA2604運放輸出，LPF和HPF功能是TL084運放輸出

拆開關。。。

不過悲劇了，這幾個開關逛遍了淘寶也沒找到。
有關“功放開關，波段開關，雙聯開關，插腳開關”的都沒有相似的。。

沒辦法了，自已拆開開關修一下吧�？吹搅嗣�，那個是老媽用來刷鍋的纖圍絲。

刷得好閃光

這個用布來刷，最后加點白油養護一下防止氧化。

試到有一個風扇燒了。。

裝機測試，左右聲都正常了。（換電位器忘了拍照）

后級板開機前各個電壓80V，160V先串75歐電阻防燒功放（就算燒也是燒壞電阻，總好過一下子全燒了）。

測試正常后再裝回去。

外殼用白油抹一下

看，像新的一樣吧

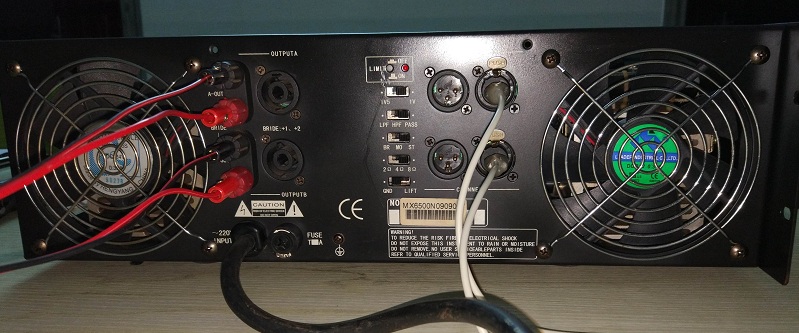

屁股后面的照片。
我把功放的部份線路畫出來了，希望各位下次維修用得上。

OPA2604平衡轉不平衡.pdf (5.97 KB, 下載次數: 10)

后級功放.pdf (34.19 KB, 下載次數: 10)
