單片機控制LED進行花樣變化實驗 Proteus仿真加源程序

[復制鏈接]
ID:175881 發表于 2017-3-29 21:50 | 顯示全部樓層 |閱讀模式
51單片機控制的花樣流水燈實驗，有仿真有代碼，分享給51黑電子論壇的朋友們.

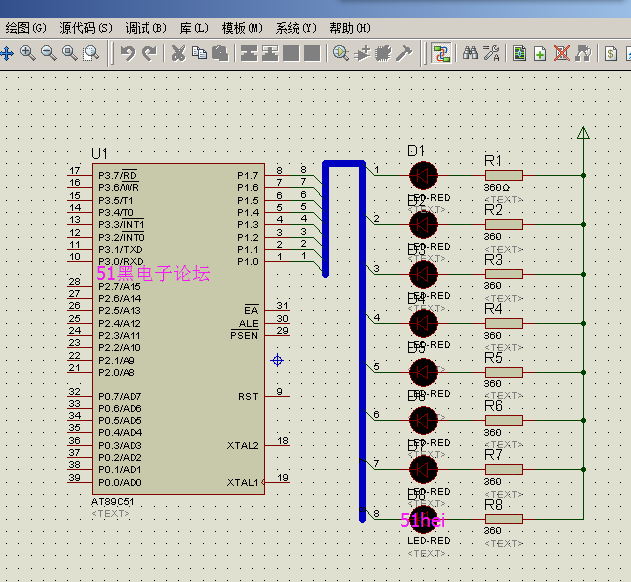

單片機LED花樣變化原理圖（proteus工程文件可到本帖附件下載）：

單片機源程序：
  1. //-------------------------------------------------------------------------------------------------------------------------------
  2. // 程序名：  JSC5-2.c
  3. // 程序功能：P1輸出，LED進行花樣變化
  4. //------------------------------------------------------------------------------------------------------------------------------
  5. #include <reg51.h>                                        // 頭文件
  6. //----------------------------------------------------------
  7. // 聲明無符號字符數組TABLE
  8. //----------------------------------------------------------
  9. unsigned char code TABLE[ ]={
  10.       0xff,0xe7,0xc3,0x81,0x00,                         // 從中間向兩側點亮控制碼
  11.       0xff,0x7e,0x3c,0x18,0x00,                                // 從兩側向中間點亮控制碼
  12.       0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,      // 左移控制碼
  13.       0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,      // 右移控制碼
  14.       0x00,0xff,0x00,0xff,                          // 閃爍控制碼
  15.       0x01                                          // 結束碼
  16.                            };

  18. //------------------------------------------- 延時函數---------------------------------------------

  20. DELAY(  )                                               // 延時函數
  21.   {
  22.     unsigned int s;                                                  // 聲明s為無符號整型變量
  23.     for(s=0;s<30000;s++);                                        // for循環延時語句
  24.   }

  26. //---------------------------------------------  主函數 --------------------------------------------
  27.   main(  )                                         // 主函數
  28.   {
  29.     unsigned char i;                                                // 聲明無符號字符型變量i
  30. while(1)                                                   // 無限循環
  31.      {
  32.        if ( TABLE[i]!=0x01 )                       // 取碼不等于0x01時，執行if{ }內的語句
  33.          {
  34.            P1=TABLE[i];                                // 輸出
  35.            i++;                                         // 遞加（加1）
  36.            DELAY( );                                              // 調用延時函數DELAY( )
  37.          }
  38.
  39.        else                                                 // 取碼等于0x01時，執行"i=0"語句
  40.          {
  41.            i=0;                                             // 重新開始循環
  42.          }
  43.     }                                                      // while(1)循環體結束
  44.   }                                                        // 主函數結束

  46. //-----------------------------------------------------------------------------------------------------------------
復制代碼




該系列源碼包含有很多非常經典，代碼風格十分規范，而且注釋詳細的單片機例程，還帶仿真，對于MCU學習特別是初學者是很有幫助的，全部源碼下載（共25個項目）：http://www.torrancerestoration.com/bbs/dpj-79328-1.html

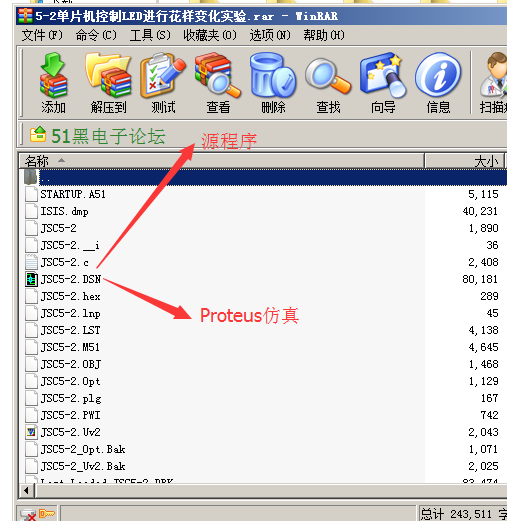

本例程下載（含proteus仿真工程文件與源碼）：
5-2單片機控制LED進行花樣變化實驗.rar (52.4 KB, 下載次數: 9)
