單片機驅動24c02存儲器讀寫實驗 Proteus仿真和源代碼

  [復制鏈接]
ID:175881 發表于 2017-4-5 03:50 | 顯示全部樓層 |閱讀模式

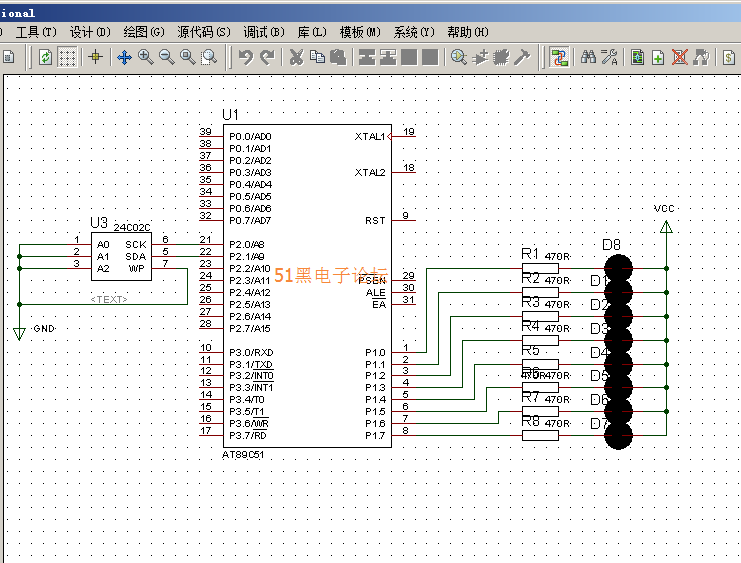

單片機驅動24c02存儲器讀寫實驗的仿真原理圖（proteus仿真工程文件可到本帖附件下載）：


單片機24c02讀寫源代碼：
  1. #include<reg51.h>
  2. #define uchar unsigned char
  3. sbit  sda=P2^1;
  4. sbit  scl=P2^0;

  6. void delay()        //延時應大于4.7us
  7. { ;;;}

  9. void start()        //開始發送數據
  10. {  sda=1;
  11.    delay();         //scl在高電平期間，sda由高到低
  12.    scl=1;
  13.    delay();
  14.    sda=0;
  15.    delay();
  16. }

  18. void stop()         //停止發送數據
  19. {  sda=0;             //scl在高電平期間，sda由高到低
  20.    delay();
  21.    scl=1;
  22.    delay();
  23.    sda=1;
  24.    delay();
  25. }

  27. void response()
  28. {  uchar i;
  29.    scl=1;
  30.    delay();
  31.    if((sda==1)&&i<250) i++;        //應答sda為0，非應答為1
  32.    scl=0;                          //釋放總線
  33.    delay();
  34. }

  36. void  noack()
  37. {  scl=1;
  38.    delay();
  39.    scl=1;
  40.    delay();
  41.    scl=0;
  42.    delay();
  43.    sda=0;
  44.    delay();
  45. }
  46. void init()                      //初始化
  47. {  sda=1;
  48.    delay();
  49.    scl=1;
  50.    delay();
  51. }
  52. void write_byte(uchar date)     //寫一個字節
  53. {  uchar i,temp;
  54.    temp=date;
  55.    for(i=0;i<8;i++)
  56.    {  temp=temp<<1;
  57.       scl=0;                    //scl上跳沿寫入
  58.       delay();
  59.       sda=CY;                   //溢出位
  60.       delay();
  61.       scl=1;
  62.       delay();
  63. scl=0;
  64. delay();
  65.    }
  66.    scl=0;
  67.    delay();
  68. sda=1;
  69. delay();
  70. }
  71. uchar read_byte()
  72. {  uchar i,k;
  73.    scl=0;
  74.    delay();
  75.    sda=1;
  76.    delay();
  77.    for(i=0;i<8;i++)
  78.    {  scl=1;
  79.       delay();
  80.       k=(k<<1)|sda;
  81.       scl=0;
  82.       delay();
  83.    }
  84.    return k;
  85. }
  86. void delay1(uchar x)
  87. {  uchar a,b;
  88.    for(a=x;a>0;a--)
  89.    for(b=200;b>0;b--);
  90. }

  92. void write_add(uchar address,uchar date)
  93. {  start();
  94.    write_byte(0xa0);                    //設備地址
  95.    response();
  96.    write_byte(address);
  97.    response();
  98.    write_byte(date);
  99.    response();
  100.    stop();
  101. }

  103. uchar read_add(uchar address)
  104. {  uchar date;
  105.    start();
  106.    write_byte(0xa0);
  107.    response();
  108.    write_byte(address);
  109.    response();
  110.    start();
  111.    write_byte(0xa1);                //1表示接收地址
  112.    response();
  113.    date=read_byte();
  114.    noack();
  115.    stop();
  116.    return date;
  117. }
  118. void main()
  119. {  uchar kk;
  120.    init();

  122.    kk=0;
  123.
  124.    write_add(kk,0x55);               //向0單元寫入數據0fH，
  125.
  126.    delay1(100);
  127.
  128.
  129.     P1=read_add(kk);                  //低電平燈亮
  130.
  131. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼



該系列源碼包含有很多非常經典，代碼風格十分規范，而且注釋詳細的單片機例程，還帶仿真，對于MCU學習特別是初學者是很有幫助的，全部源碼下載（共幾十個項目）：http://www.torrancerestoration.com/bbs/dpj-80575-1.html

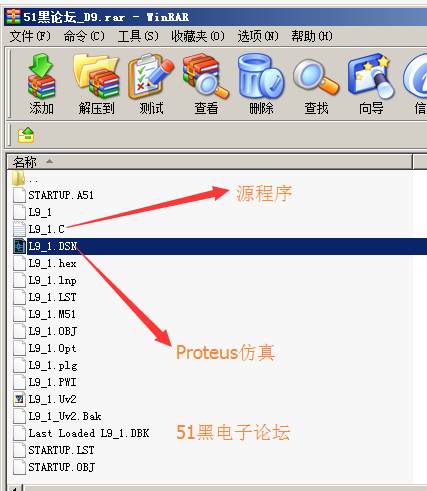

本例程下載（含proteus仿真工程文件與源碼）：
單片機驅動24c02存儲器讀寫實驗.rar (47.11 KB, 下載次數: 411)

回復

使用道具 舉報

ID:197885 發表于 2017-5-7 20:44 | 顯示全部樓層
感謝樓主，幫了我大忙
回復

使用道具 舉報

ID:458444 發表于 2018-12-30 10:35 | 顯示全部樓層
謝謝分享
回復

使用道具 舉報

ID:72065 發表于 2019-1-8 13:46 | 顯示全部樓層

謝謝樓主分享,正好需要這個
回復

使用道具 舉報

ID:464808 發表于 2019-1-8 18:53 | 顯示全部樓層
支持謝謝分享

回復

使用道具 舉報

ID:740744 發表于 2020-4-29 11:38 | 顯示全部樓層
仿真中能看出24C02的存儲效果嗎？
回復

使用道具 舉報

ID:717673 發表于 2020-5-29 18:12 | 顯示全部樓層
感謝分享
回復

使用道具 舉報

ID:546037 發表于 2020-6-10 20:27 | 顯示全部樓層
支持謝謝分享
回復

使用道具 舉報

ID:976070 發表于 2021-12-19 16:26 | 顯示全部樓層
24C02存儲器可以掉電保存數據嗎？
回復

使用道具 舉報

ID:9932 發表于 2024-10-12 15:41 | 顯示全部樓層
感謝樓主，幫了我大忙
回復

使用道具 舉報

ID:492633 發表于 2024-10-16 22:43 | 顯示全部樓層
tommy5201314 發表于 2020-4-29 11:38
仿真中能看出24C02的存儲效果嗎？

完全沒問題，每頁可以存儲0-255，有255頁
