C51單片機有關四相五線步進電機只震動不旋轉 求問題所在

ID:190679 · 發表于 2017-4-20 19:29

我買的是51單片機開發板集成了四相五線步進電機模塊用ULN2003D芯片工作原理圖如下 (2]6EH[OK3Q9KJU[52$H4(N.png

我所寫得程序

現在只震動不旋轉 求問題所在？順便請問怎么連接兩個步進電機使用？需要重新加模塊嗎，因為原理圖怎么連接兩個四相五線步進電機我看不懂怎么使用。

ID:185687 · 發表于 2017-4-20 21:21

電機極性不對也會震動不旋轉

ID:190679 · 發表于 2017-4-20 21:31

怎么查看電機的極性。極性是不是電機的問題？

ID:190679 · 發表于 2017-4-20 21:32

xin4633 發表于 2017-4-20 21:21
電機極性不對也會震動不旋轉

怎么查看電機的極性。極性是不是電機的問題？

ID:111634 · 發表于 2017-4-20 21:36

本帖最后由 zl2168 于 2017-4-20 21:37 編輯

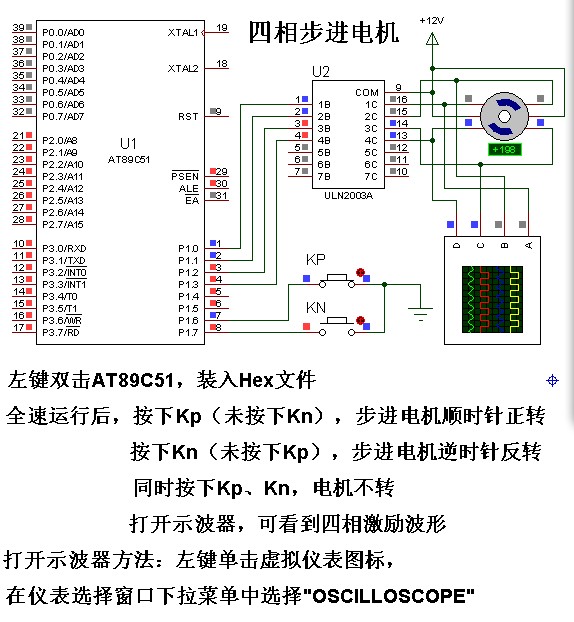

實例98 驅動四相步進電機
先Proteus仿真一下，確認有效。

實例98 四相步進電機.rar (35.83 KB, 下載次數: 84)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行。書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:190679 · 發表于 2017-4-20 21:44

zl2168 發表于 2017-4-20 21:36
實例98 驅動四相步進電機
先Proteus仿真一下，確認有效。

這個不是四相五線的步進電機吧。。四相五線的是5V的吧你會這個簡單的程序嗎感覺我這個出了什么問題而且我沒有仿真軟件。我就是做一下簡單的畢設

ID:40911 · 發表于 2017-4-20 21:45

這種問題一般可以找兩個問題：
1、插座和電機的極性不對，解決辦法找電機的手冊，看引出線的標志，確認連線正確。
2、電壓不夠，帶不動，這種情況比較少

ID:190679 · 發表于 2017-4-20 21:59

liganchina 發表于 2017-4-20 21:45
這種問題一般可以找兩個問題：
1、插座和電機的極性不對，解決辦法找電機的手冊，看引出線的標志，確認連 ...

那就是電機有可能出問題我重新買一個可以嗎

ID:190679 · 發表于 2017-4-20 22:02

liganchina 發表于 2017-4-20 21:45
這種問題一般可以找兩個問題：
1、插座和電機的極性不對，解決辦法找電機的手冊，看引出線的標志，確認連 ...

請問我這個可以連接兩個步進電機嗎還需要重新添加模塊嗎

ID:111634 · 發表于 2017-4-21 12:09

chenze130 發表于 2017-4-20 21:44
這個不是四相五線的步進電機吧。。四相五線的是5V的吧你會這個簡單的程序嗎感覺我這個出了什么問題 ...

是四相五線的步進電機，仿真上你看到的6根線，有2根是電源線。

ID:192284 · 發表于 2017-4-22 15:23

是不是不同的模塊之間沒有共地啊

ID:25153 · 發表于 2017-4-22 16:00

延時修改

ID:346207 · 發表于 2018-6-28 15:27

把電機反過來插一下就可以了

ID:364077 · 發表于 2018-7-3 16:43

可能是極性不對也可能是你的速度調的太慢
