Altium Design安裝與使用 電子線路CAD實驗教案下載

[復制鏈接]
ID:201766 發表于 2017-5-17 14:16 | 顯示全部樓層 |閱讀模式
電子線路CAD實驗教案實驗四
Altium Design 安裝與使用
一、實驗?zāi)康?/strong>
1.了解Altium Design的安裝方法;
2.學習Altium Design的創建工程方法;
3.學習Altium Design的創建文件方法;
4.掌握Altium Design的工具使用。
二、 實驗設備
1.PC 微機一臺;
2.Altium Design 14。
三、實驗原理
Altium Design 14介紹(略)
四、 實驗步驟
1、Altium Design 14的安裝

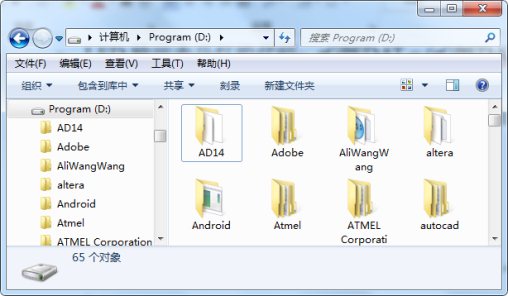

解壓縮 “AD14.0.9精簡版.7z” 至D:盤根目錄,
2、在D:AD14 目錄下啟動“ DXP.exe ” 文件并處理License

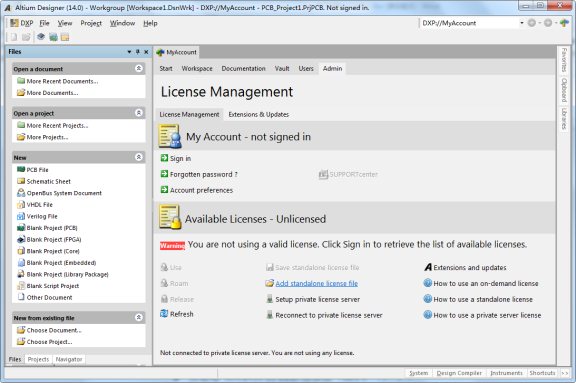

  • 初次運行界面,顯示 License Management窗口:
Available License-unlicensed (未注冊狀態,軟件不能創建工程和文件)
  • Add standalone license file
添加 license文件:***.alf
  • 查看D:AD14Licenses ,選擇 前面的“ ** Standalone RB.alf 。
*注:前面幾個文件為Standalone 類型(單機版),
  • Available License-Licensed to-board, Altium Parter,。
3、創建工程

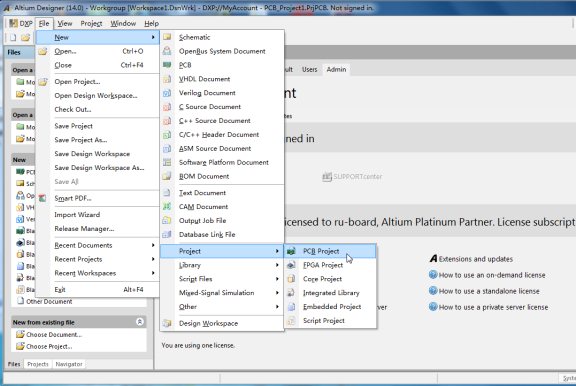

  • 創建工程(為設計PCB目的的,創建PCB Project
  • 保存工程:E:PCB ,(點擊工程名,右擊)另存為 Test1.PrjPCB
  • 創建工程的電路圖(/PCB)文件(點擊工程名,右擊),
    • Add New to ProjectSchematic
*注:創建的工程和文件,需要另存為 (推薦改名),否則在close之后可能找不到,(雙擊打開后,在右鍵另存為…)




    • Add New to Project PCB
*注:創建的工程和文件,需要另存為 (推薦改名),否則在close之后可能找不到,(雙擊打開后,在右鍵另存為…)

3、繪制原理圖




    • 雙擊打開*.SchDoc ,進入原理圖編輯窗口。

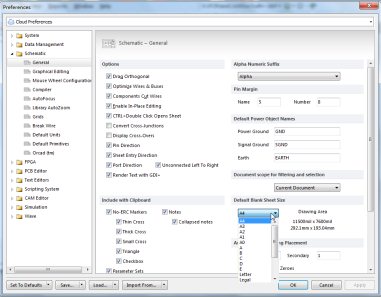

    • 設置原理圖 選項,點擊菜單ToolsSchematic Preferances(一般情況下,只是根據需要改變頁面的大小




    • 點擊右側 Libraries 欄,添加庫文件 (注:Altium Designed 采用集成元器件庫,*.IntLib )
完整版的安裝文件(AD14 約2.9GB) 安裝目錄下 …Library 包含多個集成庫,但在AD14 精簡版中Library 中沒有集成庫。
Library 目錄下包括常用庫:
Miscellaneous Devices.Intlib (常用元器件庫)
Miscellaneous Connector.Intlib(常用連接件庫)
各個廠家的元器件零件庫
  • 添加實驗文件夾內的
Miscellaneous Devices.Intlib;
Miscellaneous Connector.Intlib;
Motorola Amplifier Operational Amplifier.IntLib.



  • Miscellaneous Devices.Intlib找需要的元器件,注意分別是:電阻res *電容cap *和電感inductor *元器件


  • Miscellaneous Connector.Intlib查找需要的元器件

  • 在集成元器件庫內選擇元器件,選擇元器件 也包括來兩個方面的考慮 :
    • 原理圖的繪制,準確反應元器件的類型,類別
    • 相同的原理圖 元器件有著不同的封裝,需要選擇正確的封裝,
以電容為例:原理圖上分為有無極性電容,電解電容(有極性),、
PCB封裝分 貼片封裝和插針封裝兩大類,每類中又有不同大小的封裝,
所以在設計電路原理圖和PCB 圖之前 要對所要用到的元器件做到心里有數,
3、 繪制原理圖(參照課本上第148頁上的圖4-41放大電路)

  • 放置連接元器件,
(注:
放置時英文輸入法下,按“空格鍵”鍵 元器件旋轉90度,
放置時英文輸入法下,按“X/Y” 鍵 元器件做左右/上下 翻轉,
放置元器件/GND/Power 圖標時,按“Tab” 鍵 彈出 參數設置窗口) :
  • 點擊菜單 ToolsAnnotate Schematics… 編輯編號,
先 Update Changes List ,然后Accept Changes(Create ECO)
可嘗試 不同的 Order of Processing
先 Validate Changes,然后Execute Changes
得到以下電路圖,
五、 實驗結果與分析
1、創建工程exp4.PrjPCB,使用AD14 繪制課本上第152頁上的圖4-48 電路實例。
2、將所做的工程文件夾(必須包含 *.PrjPCB,*.SchDoc,*PcbDoc)打包,壓縮文件命名為“學號+姓名.rar” ,提交至共享文件夾(或?qū)W習委員課后收集發送至郵箱)

完整論文下載(word格式 可編輯):
電子線路CAD實驗 1.doc (1.42 MB, 下載次數: 11)
