19052耐壓器單片機自動測試項目

ID:206620 · 發表于 2017-6-1 11:38

本例通過c51單片機實現自動測試耐壓的功能，主要器件單片機最小電路、三極管、電阻、繼電器----行程開關、光電開關，LED燈+蜂鳴器。

原理圖占無，稍后上傳。

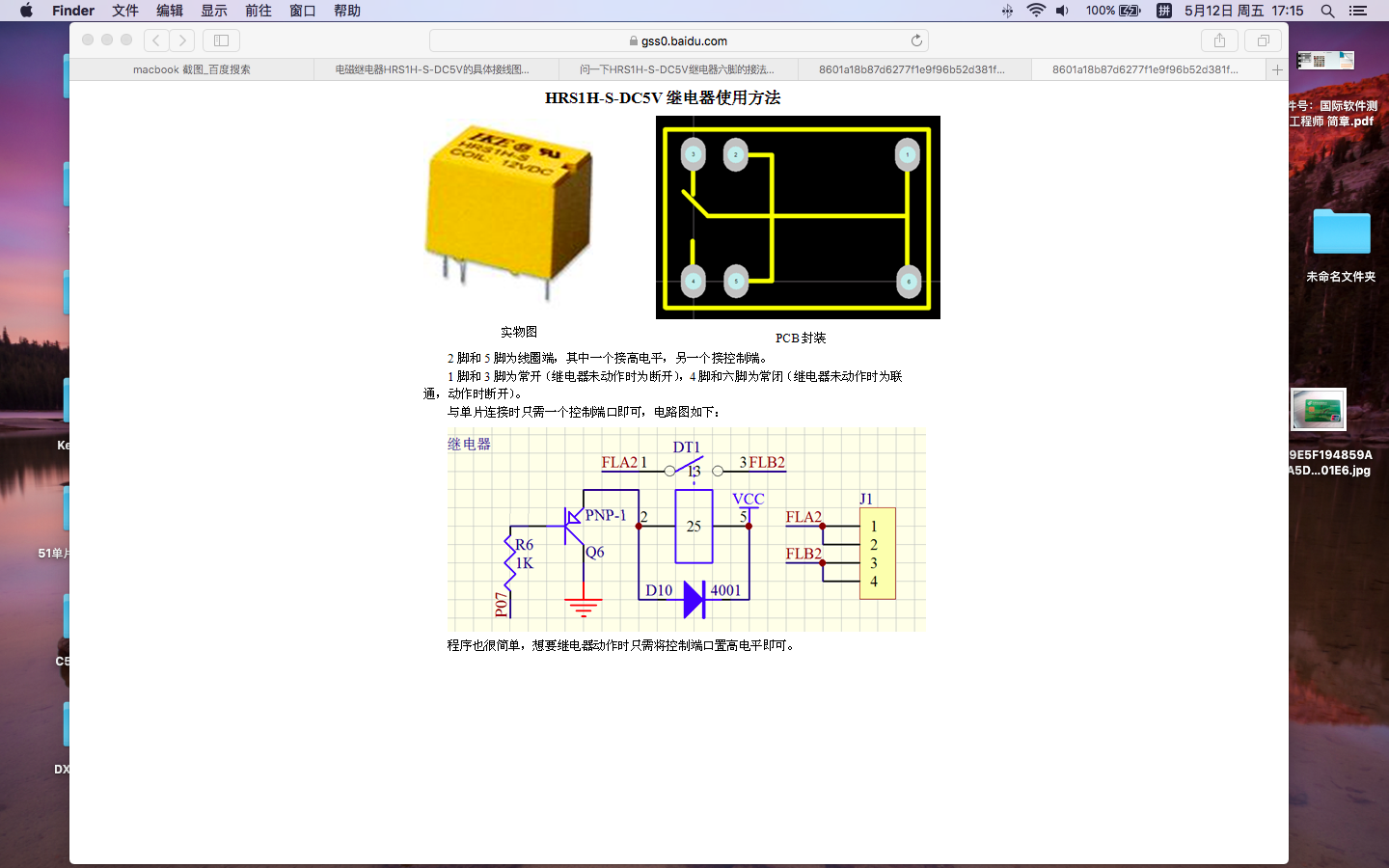

繼電器接法

單片機源程序如下:

#include<reg52.h>
#define uint unsigned int
#define uchar unsigned char
sbit gdian=P0^0; // 光電開關 2
sbit led_H=P0^2; // 黃燈 3
sbit led_G=P0^6; // 綠燈 5
sbit led_R=P2^7; // 紅燈 + 蜂鳴器 9
sbit kais=P2^4; // 啟動 4
sbit fangx=P2^0; // 放行 “7” 或 “3”
sbit xingc=P1^0; // 行程開關 1
sbit OK=P1^4; // PASS 6
sbit stop0=P1^7; // 手動停止
sbit stop1=P3^3; // 停止（外中斷1） 8
sbit zd=P3^2; // 外中斷 0（檢測控制手動停止）
uint num;
uchar repeat,temp;
/*********延時子函數************/
void delay(uint x )
{
uint i,j;
for(i=x;i>0;i--)
for(j=110;j>0;j--);
}
/*********放行子函數************/
void flag()
{
delay(500);
fangx=1;
delay(3000);
fangx=0;
}
/*********初始化子函數************/
void init()
{
TMOD=0x11;
TH0=(65536-45872)/256;
TL0=(65536-45872)%256;
TH1=(65536-45872)/256;
TL1=(65536-45872)%256;
EA=1; // 開總中斷
ET0=1; // 定時器 0 允許
ET1=1; // 定時器 1 允許
EX0=1; // 外部中斷 0 允許
EX1=1; // 外部中斷 1 允許
led_H=0;
led_G=0; // 黃燈、綠燈、紅燈關閉
led_R=0;
kais=0;
fangx=0; // 放行賦值關閉
stop0=0; // 啟動耐壓關閉
repeat=0; // 啟動耐壓后設置的標志位清除
}
/********停止子函數********/
void gny()
{
stop0=1;
delay(3000);
stop0=0;
}
/************************************鍵盤掃描***********************************************************************************/
void keyscan()
{
/***************機器到位檢測**********************/
if(xingc==0)
{
delay(10);
if(xingc==0) // 檢測行程開關，確認機器到位
{
if(gdian!=0)
{
delay(10);
if(gdian!=0) // 無機器
{
flag(); // 開啟放行子函數
stop0=0;
}
}
/********設置啟動后標志位檢測***********/
if(repeat!=1)
{
delay(10);
if(repeat!=1)
{
/**************光電開關 檢測是否有機器**********************/
if(gdian==0)
{
delay(10);
if(gdian==0) // 檢測光電開關，確認有機器
{
led_H=1; // 開啟工作指示燈
kais=1; // 啟動耐壓儀
TR0=1; // 啟動定時器 0 （超時無反應檢測）
repeat=1; // 耐壓啟動后標志位，屏蔽掃描時一直使耐壓儀器開啟，只有復位初始化將標志清零才檢測有無機器
}
}
}
}
}
}
}
/********檢測定時器時間，檢測測試 PASS 函數 *********/
void ok()
{
if(num==60)
{
kais=0; // 關閉耐壓儀啟動按鍵
}
/**********************超時檢測************************** **/
if(num==600) // 到 30 秒還沒測試完畢（OK或NG---num清零），num判斷。
{
num=0;
led_H=1; // 黃燈亮
led_G=1; // 綠燈亮
led_R=1; // 紅燈亮
gny();
}
/***********************判斷是否測試OK****************************/
if(OK==0)
{
delay(10);
if(OK==0)
{
led_H=0;
led_G=1; // 開啟綠燈
flag(); // 放行
TR1=1;
TR0=0;
num=0; //啟動定時器 1
}
}
}
/********************************************* 主函數 *********************************************************************/
void main()
{
init();
while(1)
{
keyscan();
ok();
}
}
/**** 手動停止：原理圖里通過繼電器常開和耐壓儀器的 stop 兩端連接，
儀器停止--為常閉和 stop 兩端連接，，兩種任選一，手動時繼電器
吸合，常閉端斷開，所以不會觸發 IN1 。
****/
void ex() interrupt 0
{
led_H=0; // 關閉黃燈
led_G=0; // 關閉綠燈
led_R=0; // 關閉紅燈+蜂鳴器
gny();
}
/****功能：設置啟動后超時無反應報警（OK\NG信號）****/
void time_T0() interrupt 1
{
TH0=(65536-45872)/256;
TL0=(65536-45872)%256;
num++;
}
/**** 判斷是否測試NG ，員工在判斷時需要 “手動再次停止” 一次耐壓儀器，因為輸出為高壓，確保安全起見***/
void ex1() interrupt 2
{
led_H=0;
delay(100);
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

自動耐壓.rar (38.53 KB, 下載次數: 17)

典型的蜂鳴器驅動電路.pdf (48 KB, 下載次數: 13)

整流二極管-1N4001-4007-參數資料.pdf (71.46 KB, 下載次數: 13)

ID:1 · 發表于 2017-6-1 18:04

好資料，51黑有你更精彩!!!

ID:169021 · 發表于 2017-6-3 01:49

好東東啊，這個很智能，樓主能發下原理圖嗎？

ID:206620 · 發表于 2017-6-13 08:57

你是偉城嗎？我發你QQ里這里不會玩。添加不進。

ID:206620 · 發表于 2017-6-17 11:05

51hei小小發表于 2017-6-3 01:49
好東東啊，這個很智能，樓主能發下原理圖嗎？

你是偉城嗎

ID:3802 · 發表于 2019-1-25 10:57

值得擁有
