基于單片機設計的讀取K型感溫頭并控制強電設備的系統

ID:209219 · 發表于 2017-6-8 15:36

溫度傳感器種類繁多，在學校比較常用DS18B20，DTH11，做些簡單室溫檢測。后來逐漸接觸到一些工業級的溫感，前些時間做過一個NTC型感溫頭的控制系統，溫度的變化引起電阻的變化，這就需要用AD轉化測出阻值，利用函數公式求溫度，或者利用查詢法測出溫度，感覺略顯麻煩，不過NTC有NTC的優勢。最近主要是在用K型感溫頭來做實驗，關于各種感溫頭的優勢和劣勢，大家可以去百度看看。好了，話不多說，上圖，上程序：

/*
功能：自動檢測溫度，開機加熱20分，進入恒溫75℃±2℃，
   按鍵k4----強制加熱
      具有未放置加熱鍋提示、感溫頭損壞或未連接提示、
      加熱狀態和恒溫狀態自動切換和手動切換等功能

修改時間：17/6/3
*/

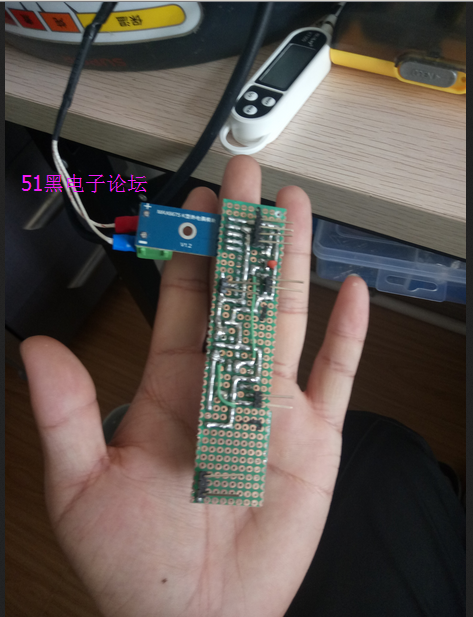

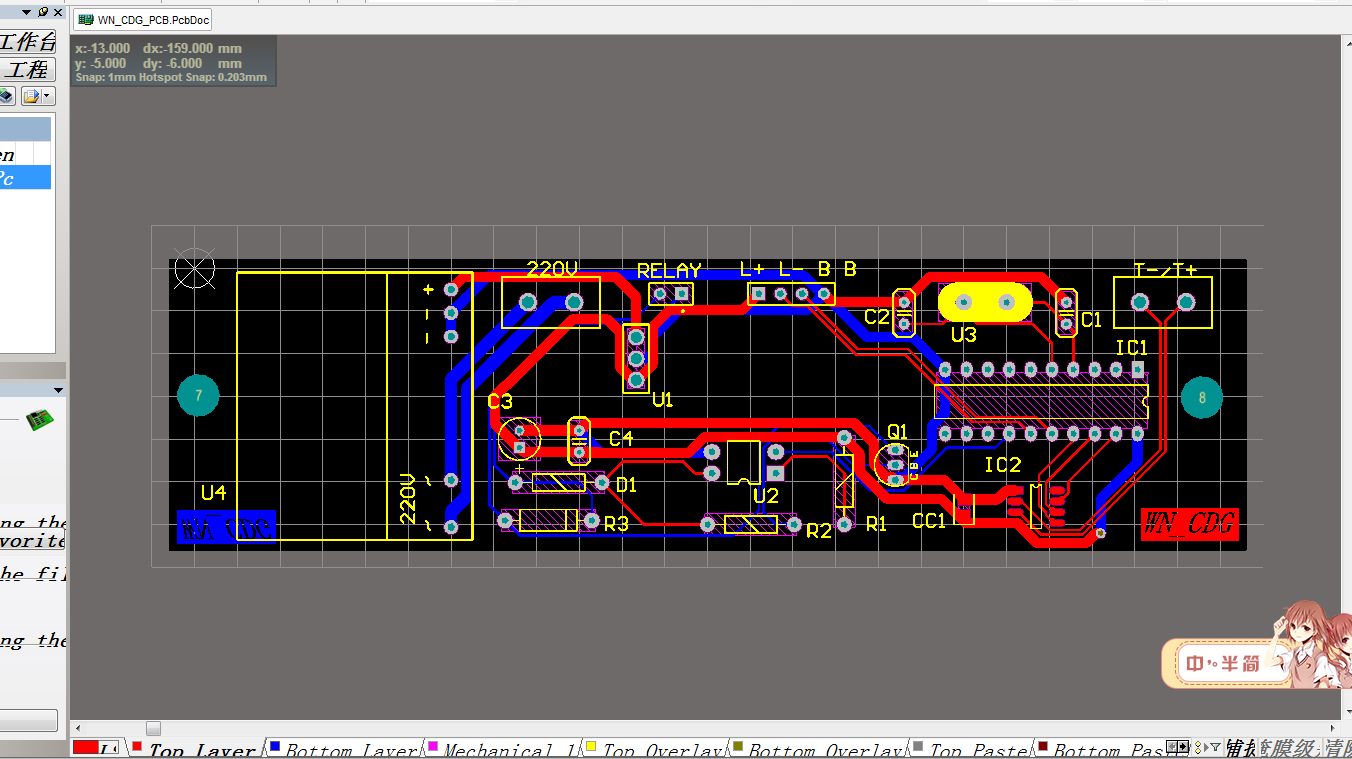

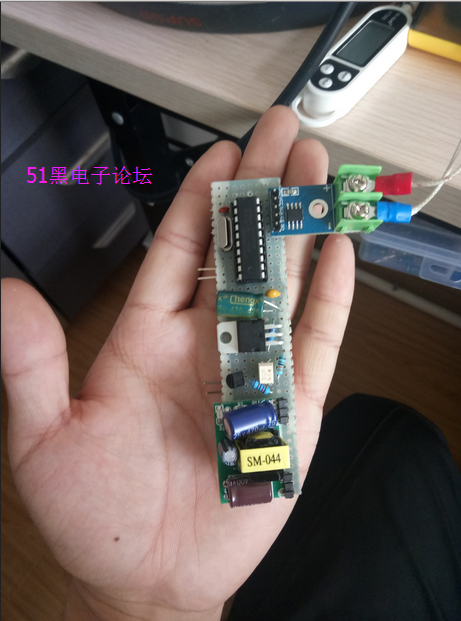

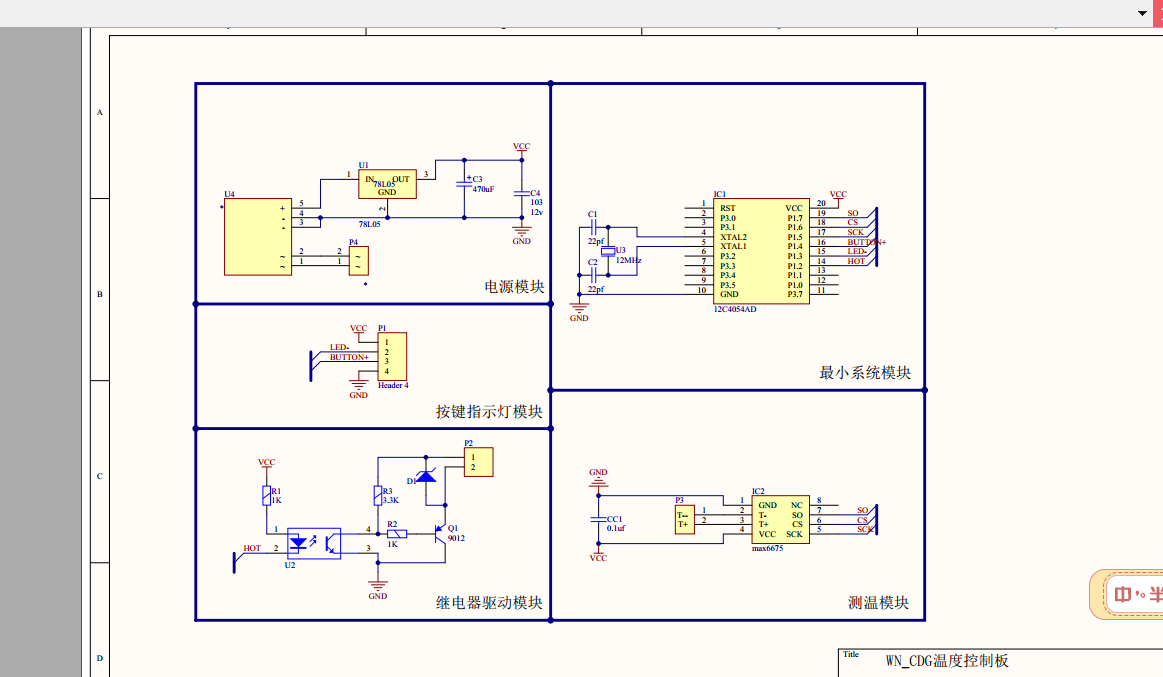

原理圖和PCB圖如下：

單片機源程序：

#include <REGX52.H>
#include "intrins.h"
#include "dingyi.c"
void main()
{
TIMER_INIT(); //定時器初始化
while(1)
{
anjian(); //按鍵掃描
temp=Re_Convert(); // 熱電偶數據讀取，返回溫度
Temp_Change(); //加熱狀態切換
}
}
void t0_time() interrupt 1 //定時中斷
{
TH0=(65536-48000)/256;// 給高8位賦值
TL0=(65536-48000)%256;//給低8位賦值
num++;
if(num==10)
{
num=0;
miao--;
led=0;
if(miao<=0)
{
miao=60;
fen--;
if(fen<0) //加熱時間到，則關閉加熱，關閉定時器，切換到恒溫狀態
{
TR0=0;
led=1;
jiare=1;
biaozhi=1;
delay(10);
}
}
}
}
//********************************************************//
#define uint unsigned int
#define uchar unsigned char
sbit SCK=P1^7;
sbit CS =P1^6;
sbit SO =P1^5; //MAX6675接口
sbit led=P1^0;
sbit k4 =P3^3; //強制加熱按鍵
sbit jiare=P3^2; //加熱控制繼電器
uint temp,m,c=0;
uchar num,Flag_connect;
char fen=10,miao=0;
uchar biaozhi=0;
uint Re_Convert();
void anjian();
void Temp_Change();
void TIMER_INIT();
uint Re_Convert(); //熱電偶數據讀取，返回溫度
void delay(uint x)
{
uint i,j;
for(i=x;i>0;i--)
for(j=440;j>0;j--);
}
void TIMER_INIT()
{
TH0=(65536-50000)/256;// 給高8位賦值
TL0=(65536-50000)%256;//給低8位賦值
TMOD=0X01;// 設置T0工作方式為1，定時模式
TR0=1;// 開始定時器0
ET0=1;// 開始定時器0中斷
EA=1;
led=0;
jiare=0; //加熱開
}
void anjian() //按鍵掃描
{
if(k4==0) //強制加熱
{
delay(10);
if(k4==0)
{
while(k4==0)
{
delay(10);
m++;
}
if(m>=200)
{
biaozhi=2;
m=0;
}
if(m>0&&m<200)
{
m=0;
biaozhi++;
if(biaozhi>=2)
biaozhi=0;
}
}
}
}
void Temp_Change() //加熱狀態切換
{
if(Flag_connect==0) //判斷k型熱電偶是否連接
{
if(temp<=220) //判斷加熱盤溫度是否過高，即是否放鍋
{
if(biaozhi==0) //加熱狀態
{
led=0;
jiare=0; //加熱開
TR0=1; //定時器開
}
if(biaozhi==1) //恒溫狀態
{
TR0=0; //定時器關
miao=0;
fen=10; //加熱時間復位
if(temp>=80)
{
jiare=1; //加熱關
}
else
{
if(temp<=75)
{
jiare=0; //加熱開
}
}
delay(180);
c++;
if(c>=5)
{
led=~led;
c=0;
}
}
if(biaozhi==2)
{
led=1;
jiare=1;
}
}
else // 加熱盤溫度是過高，
{
led=1;
jiare=1; //加熱關閉
}
}
else //Flag_connect為1表示熱電偶未連接，
{
led=1;
jiare=1; //加熱關閉
}
}
uint Re_Convert() //熱電偶數據讀取，返回溫度
{
unsigned char i;
unsigned int dat;
i = 0;
dat = 0;
CS = 1;
_nop_();
CS = 0;
_nop_();
_nop_();
SCK = 0;
_nop_();
for(i=0; i<16; i++) //get D15-D0 from 6675
{
SCK = 1;
dat = dat<<1;
if( SO==1 )
dat = dat|0x01;
else
dat=dat|0x00;
SCK = 0;
_nop_();
}
CS = 1;
Flag_connect=dat&0x04; //讀出數據的D2位是熱電偶掉線標志位，該位為1表示掉線，
//該位為0表示連接
Flag_connect=Flag_connect>>2; //MAX6675是否在線
dat = dat<<1; //讀出來的數據的D3~D14是溫度值
dat = dat>>4;
dat = dat/4; //測得的溫度單位是0.25，所以要乘以0.25
return dat;
}

復制代碼

ID:1 · 發表于 2017-6-8 17:34

絕對好資料啊，樓主能分享下頭文件嗎？最好傳個工程壓縮包啊

ID:209219 · 發表于 2017-6-9 08:20

admin 發表于 2017-6-8 17:34
絕對好資料啊，樓主能分享下頭文件嗎？最好傳個工程壓縮包啊

#include <REGX52.H>、#include "intrins.h"這兩個KEil自帶。
#include "dingyi.c"已用分割符在文中區分開來了，后半部分就是。

ID:209219 · 發表于 2017-6-9 13:36

匹配PCB板的程序
