單片機超聲波測距和DHT11溫濕度模塊在1602液晶上顯示Proteus仿真程序

  [復制鏈接]
ID:594353 發表于 2019-8-8 11:16 | 顯示全部樓層 |閱讀模式
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


大一學生自己編程，供大家參考，仿真在下面
顯示效果----------第一行為距離-------第二行為溫濕度


注釋從keil復制過來的，不知為何變成了問號

單片機源程序如下:
  1.         #include<reg52.h>
  2. #include <intrins.h>
  3. #define uint unsigned int
  4. #define uchar unsigned char
  5. sbit rs=P3^5;            //1602的數據/指令選擇控制線
  6. sbit en=P3^4;          //1602的使能控制線
  7. sbit trig=P0^6;      //超聲波測距模塊Trig
  8. sbit echo=P0^7;     //超聲波測距模塊Echo
  9. float distance;    //測量所得距離
  10. uchar code xianshi[]={"Distance: cm"} ;
  11. uchar code table[]={"0123456789"};


  14. uchar str1[2];         //存儲濕度數組
  15. uchar str2[2];          //存儲溫度數組
  16. sbit DATA = P3^7;//溫濕度傳感器DHT11數據接入端
  17. void display2();

  19. uchar TH_data,TL_data,RH_data,RL_data;

  21. uchar TH_temp,TL_temp,RH_temp,RL_temp;

  23. uchar check;

  25. uchar com_data,untemp,temp;

  27. uchar respond;

  29. void delay(uint n)   //延時函數
  30. {
  31.     uint x,y;
  32.     for(x=n;x>0;x--)
  33.     for(y=112;y>0;y--);
  34. }



  38. void delay_ms(uchar ms)// 毫秒延時函數

  40. {       uchar i;
  41.    while(ms--)
  42.      {
  43.         for(i = 0; i< 250; i++)
  44.             {
  45.       _nop_();
  46.       _nop_();
  47.       _nop_();
  48.       _nop_();         //4us延時
  49.              }
  50.      }

  52. }

  54. void delay_us()                   //10us延時程序
  55. {
  56.     uchar i;
  57.     i--;
  58.     i--;
  59.     i--;
  60.     i--;
  61.     i--;
  62.     i--;

  64. }





  70. uchar receive()  // 把電平信息轉化為數據》》高電平持續26-28us為1；持續70us為0

  72. {     uchar i;
  73.       com_data=0;
  74.       for(i=0;i<8;i++)
  75.     {         respond=1;
  76.               while((!DATA)&&respond++);         //當總線變?yōu)楦唠娖綍r(shí)，等待30us檢測，若保持則為1；若變?yōu)榈蛣t為0；
  77.                     delay_us();
  78.                     delay_us();
  79.                             delay_us();

  81.                     if(DATA)

  83.                     {temp=1;
  84.                      respond=1;
  85.               while((DATA)&&respond++);

  87.                     }
  88.                     else
  89.                      temp=0;

  91.                   com_data<<=1;

  93.                  com_data|=temp;          // 將八位二進制的數移位保存在com_data中
  94.       }

  96.           return(com_data);            //返回至函數 receive

  98. }



  102. void read_DATA()

  104. {
  105.          DATA=0;

  107.          delay_ms(18);
  108.
  109.          DATA=1;                   //主機拉低18ms

  111.
  112.          delay_us();

  114.          delay_us();

  116.          delay_us();

  118.          delay_us();  //DATA總線由上拉電阻拉高 主機延時20us


  121.          DATA=1;

  123.

  125.          if(!DATA)     //判斷從機是否有低電平響應信號，如不響應則跳出，響應則向下運行

  127.          {

  129.                 respond=1;

  131.

  133.                 while((!DATA)&& respond++);         //判斷從機發出 80us 的低電平響應信號是否結束

  135.                 respond=1;

  137.

  139.                 while(DATA && respond++);   //判斷從機是否發出 80us 的高電平，如發出則進入數據接收狀態

  141.

  143.                 RH_temp = receive();

  145.                 RL_temp = receive();

  147.                 TH_temp = receive();

  149.                 TL_temp = receive();

  151.                 check = receive();     //數據接收狀態

  153.                 DATA=1;

  155.

  157.                 untemp=(RH_temp+RL_temp+TH_temp+TL_temp);

  159.                 if(untemp==check)           //數據校驗

  161.                 {

  163.                          RH_data = RH_temp;

  165.                          RL_data = RL_temp;

  167.                          TH_data = TH_temp;

  169.                          TL_data = TL_temp;

  171.                 }

  173.         }

  175.         //濕度部分

  177.          str1[0] = RH_data/10;

  179.          str1[1] = RH_data%10;

  181.          //溫度部分

  183.          str2[0] =TH_data/10;

  185.          str2[1] =TH_data%10;


  188. }


  191. void lcd_com(uchar com)     //命令函數
  192. {
  193.     rs=0;                //選擇指令寄存器
  194.     P2=com;            //把命令字送入P0
  195.     delay(5);         //延時一小會兒，讓1602準備接收數據
  196.     en=1;
  197.         delay(5);           //使能線電平變化，命令送入1602的8位數據口,這點非常重要
  198.     en=0;
  199. }


  202. void lcd_dat(uchar dat)    //數據函數
  203. {
  204.     rs=1;             //選擇數據寄存器
  205.     P2=dat;         //把要顯示的數據送入P0
  206.     delay(5);      //延時一小會兒，讓1602準備接收數據,也就是檢測忙信號，這點非常重要。
  207.     en=1;         //使能線電平變化，數據送入1602的8位數據口
  208.     en=0;
  209.   }


  212. void lcd_init()         //1602液晶初始化函數
  213. {
  214.     lcd_com(0x38);       //8位數據，雙列，5*7字形  ，用到功能設定指令
  215.     lcd_com(0x0c);      //開啟顯示屏，關光標，光標不閃爍，用到顯示開關控制指令
  216.     lcd_com(0x06);     //顯示地址遞增，即寫一個數據后，顯示位置右移一位，用到了寫入模式設置指令
  217.     lcd_com(0x01);    //清屏，用到了清屏指令
  218. }


  221. void lcd_xianshi()       //液晶顯示函數
  222. {
  223.             uint i;
  224.        lcd_com(0x80);
  225.         for(i=0;i<10;i++)
  226.                   lcd_dat(xianshi[i]);

  228.
  229.
  230.         lcd_com(0x80+0x0e);//單位是厘米//
  231.         for(i;i<14;i++)
  232.                  lcd_dat(xianshi[i]);
  233. }





  239. void measuring()   //距離測量函數
  240. {
  241.      float time;
  242.          time=TH0*256+TL0;//把計時器的的值讀取到time
  243.          time*=12/11.0592;
  244.          distance=time *0.016 ;

  246.
  247. }


  250. void display(uint x)        //        測量結果顯示函數
  251. {
  252.         uint bai,shi,ge;
  253.         bai=x/100;
  254.         shi=(x/10%10);         //或shi=x%100/10
  255.         ge=(x%10);
  256.
  257.
  258.         lcd_com(0x80+0x09);
  259.         lcd_dat(table[bai]);
  260.         lcd_dat(table[shi]);
  261.         lcd_dat(table[ge]);
  262.
  263.
  264.                 TL0=0;
  265.         TH0=0;
  266. }

  268. void main()
  269. {

  271.

  273.      lcd_init();          //液晶初始化
  274.      TMOD=0x01;
  275.      TL0=0;
  276.      TH0=0;
  277.      EA=1;                 //定時器初始化
  278.      trig=0;
  279.      echo=1;

  281.
  282.       while(1)
  283.         {

  285.
  286.                 lcd_xianshi();   //液晶顯示特定字符
  287.                 trig=1;
  288.                 delay(50);
  289.                 trig=0;
  290.
  291.                 while(!echo);
  292.                  TR0=1;                     //echo為高電平時打開計時器
  293.                 while(echo);
  294.                 TR0=0;                           //echo為低電平時關閉計時器
  295.
  296.          measuring() ;
  297.                 display(distance);
  298.
  299.                 display2();
  300.                 delay_ms(60) ;

  302.
  303.         }
  304.
  305. }



  309. void display2()

  311. {
  312.                 read_DATA();
  313.         lcd_com(0x80+0x40);
  314.         lcd_dat(table[str1[0]]);
  315.         lcd_dat(table[str1[1]]);
  316.                 lcd_com(0x80+0x49);
  317.         lcd_dat(table[str2[0]]);
  318.                 lcd_dat(table[str2[1]]);



  322. }
復制代碼

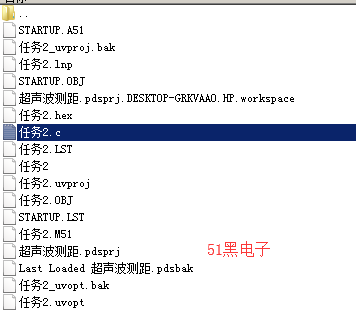

所有資料51hei提供下載:
超聲波測距與溫濕度模塊 1602液晶仿真.zip (86.46 KB, 下載次數: 214)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

相關帖子
回復

使用道具 舉報

ID:495323 發表于 2019-10-14 11:27 來自手機 | 顯示全部樓層
加油，
回復

使用道具 舉報

ID:62865 發表于 2019-10-14 14:41 | 顯示全部樓層
注釋從keil復制過來的，變成了問號,,,->設置KEIL的字體為簡體中文就可以了
回復

使用道具 舉報

ID:484435 發表于 2019-10-16 15:16 | 顯示全部樓層
謝謝分享
回復

使用道具 舉報

ID:648485 發表于 2019-11-24 17:38 | 顯示全部樓層
為什么仿真圖中用的是AT89C51，而程序中定義的卻是reg52.h呢？
