如何利用CPU時間存儲器、OB35做計時器
方法一、CPU時間存儲器

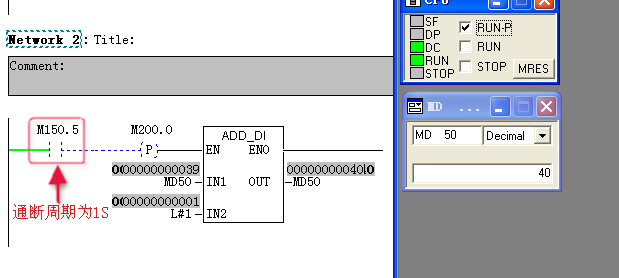

1.在硬件組態完成后,雙擊CPU模板,選擇"CYCLE\CLOCK MEMORY"選項,切換視窗后,選擇底部的"CLOCK MEMORY"選項,這就是內部時鐘脈沖的設置項,糸統默認值是MB0,當勾選"CLOCK MEMORY"時,用戶可以設置自已感興趣的MB值. 該字節MB100，從M100.0到M100.7為周期性改變值的存儲位（脈沖占空比1:1）。 時鐘位對應的時鐘周期: 位 7 6 5 4 3 2 1 0 周期(S) 2.5 1.6 1 0.8 0.5 0.4 0.2 0.1 頻率(HZ) 0.5 0.625 1 1.25 2 2.5 5 10 2.仿真 編寫程序，M150.5由內部時鐘控制，通斷周期為1S； 方法二、利用等時中斷組織塊來實現等時中斷，如在OB35中調用存儲程序塊，實現等時存儲，該方法 較精確 1.在硬件組態完成后,雙擊CPU模板，選擇“Cyclic Interrupts”，設置“OB35”循環中斷時間“Execution”，1000為中斷時間。 2.新建“OB35”塊，并雙擊打開，選擇累加指令“ADD DI”，如圖二，打開PLCSIM，下載“OB35”塊 的數據到仿真PLC，打開監視器，數值1s增加1。 （圖一） （圖二）
|
