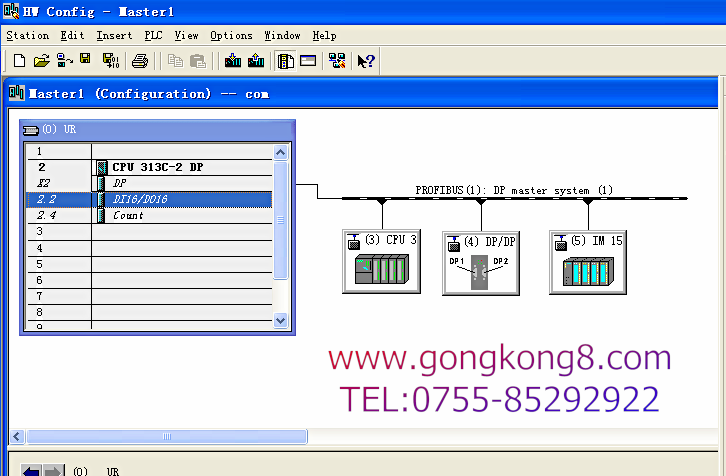

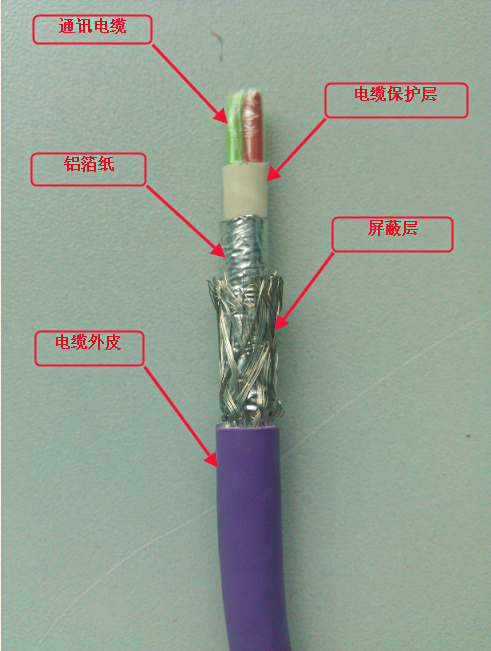

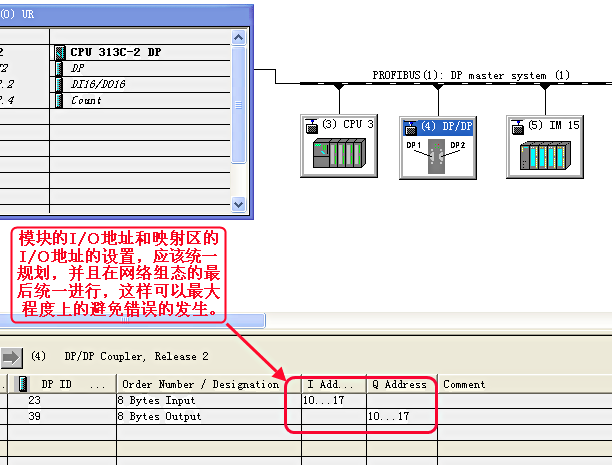

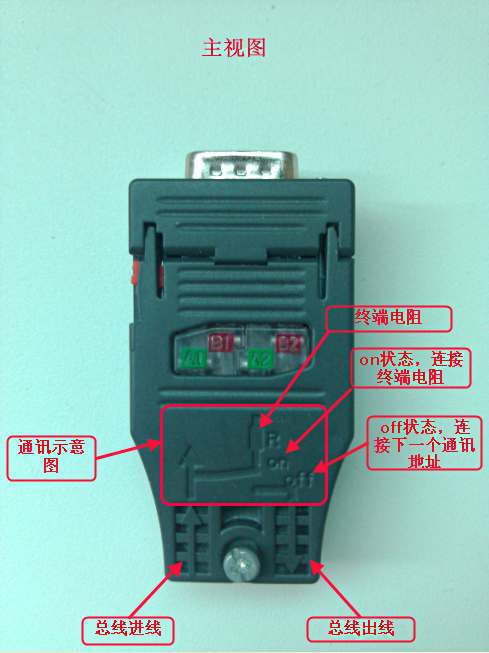

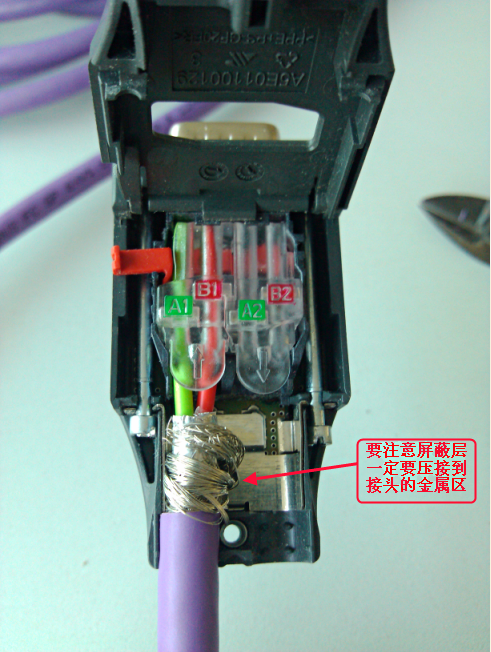

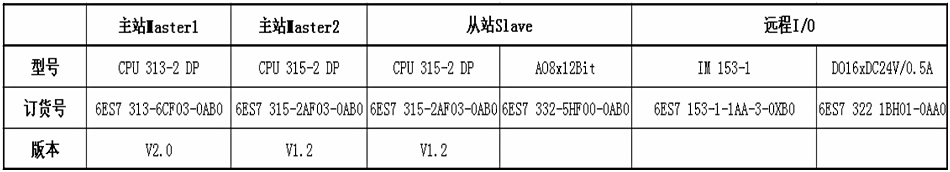

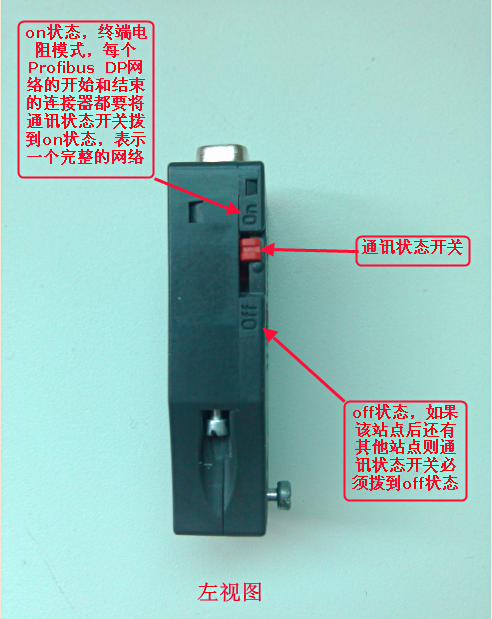

工業現場也許最讓各位工程師頭疼的就是通訊了，經常覺得自己各個方面的設置都沒有一點問題了，但就是通訊不上，弄得自己一頭霧水，下面我們來具體介紹如何設置可以讓Profibus DP網絡正常穩定的工作。 Profibus DP網絡的設置主要分為硬件的配置，和軟件的配置。 1、硬件的配置 硬件的配置主要指的就是Profibus DP總線的連接，正確的Profibus DP總線的連接是通訊的基礎，軟件的配置也是建立在正確的總線連接方式上的，Profibus DP總線連接是由總線連接器和總線組成的，下面我們來介紹標準的Profibus DP總線的連接方法。 1、總線連接器 2、Profibus DP總線的結構 3、正確的接線方法 上圖是正確的接線方法，要注意的主要有兩點。 1、要注意剝線的長度，剝線前一定要量好需要?jiǎng)兊舻拈L(zhǎng)度。 2、要注意屏蔽層一定要壓接在接頭的金屬區域，這樣是為了有效的對干擾進行屏蔽。 3、軟件的配置 1、繪制網絡拓?fù)鋱D 配置一個通訊網絡，首先我們應該十分清楚網絡的結構，因此繪制一個結構清晰的網絡拓?fù)鋱D是十分必要的，如下圖所示。 2、結合網絡拓?fù)鋱D列出硬件配置表，如下圖所示。 3、結合網絡拓?fù)鋱D和硬件配置表，組態Profibus DP網絡如下圖所示。 此處配置完成后應注意檢查硬件的型號，和Profibus DP每個站點的地址設定。 4、最后也是最重要最容易出錯的地方就是各個站點中模塊的I/O點位，和各個映 射區中的I/O點位的設置，這里的設置一定要放到最后，統一分配進行設置， 這樣可以有效的避免錯誤的發生。
|
