料斗皮帶順序控制

電梯直達

樓主

ID:26188 發表于 2015-5-28 01:25 | 只看該作者回帖獎勵

料斗皮帶順序控制

一、案例說明

1、控制對象：

Y料斗、M1電機、M2電機、M3電機、M4電機

2、控制要求：

啟動：按下啟動按鈕--Y料斗啟動、M1電機啟動--6S后

M2電機啟動--M2啟動后5S M3啟動--M3啟動后

4S M4啟動。

停止：按下停止按鈕--Y料斗停止--Y料斗停止3S后M1停

止--M1停止4S后M2停止--M2停止5S后M3停止

--M3停止6S后M4停止。

二、案例分析

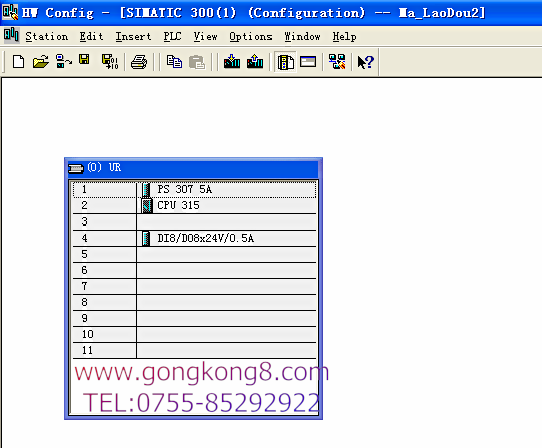

綜上所述可知DI輸入點有啟動、停止、兩點，DO輸出點有M1啟動/停止、M2啟動/停止、M3啟動/停止、M4啟動/停止，四點。根據DI/DO進行硬件組態如下圖所示。

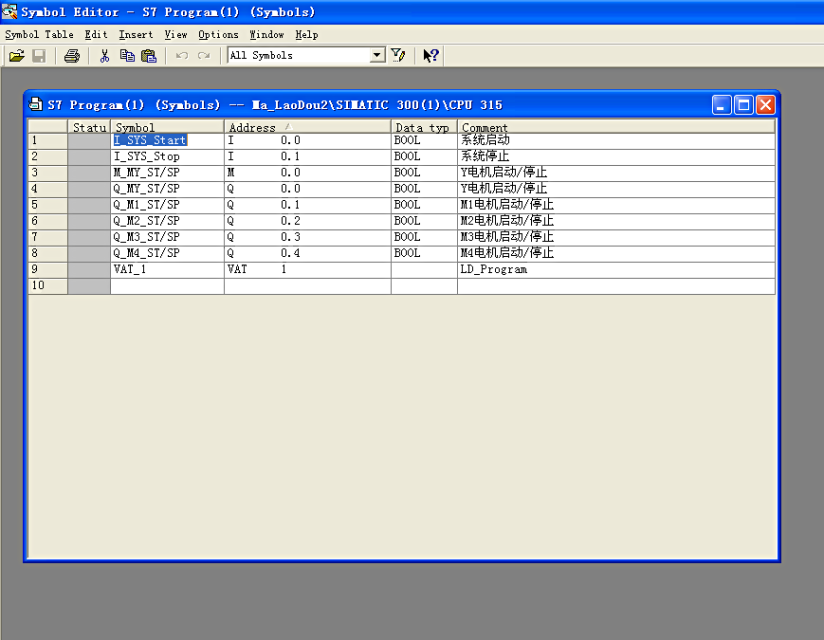

硬件組態完成后創建符號表對上訴I/O進行定義分配如下圖所示

三、編程
