S7-300 硬件組態實例

ID:26188 · 發表于 2015-5-28 01:37

S7-300 硬件組態實例

1實驗要求1.1實驗11、使用軟件Step7  hardware Configuration
2、CPU使用315-2DP  訂貨號：6ES7 315-2AG10-0AB0  V2.6
3、使用IM360和IM361做多機架擴展（4個機架擴展），每個機架下包含以下功能模塊各一個
DI：6ES7 321-1BL00-0AA0(32*DI)
DO：6ES7 322-1BL00-0AA0(32*DO)
AI：6ES7 331-7NF00-0AB0(16*AI)
AO：6ES7 332-5HF00-0AB0(8*AO)
1.2實驗21、使用軟件Step7  hardware Configuration
2、CPU使用315-2DP  訂貨號：6ES7 315-2AG10-0AB0
3、每個Profibus從站包含以下功能模塊DI：1個、DO：1個、AI：1個、AO：1個
DI：6ES7 321-1BL00-0AA0(32*DI)
DO：6ES7 322-1BL00-0AA0(32*DO)
AI：6ES7 331-7NF00-0AB0(16*AI)
AO：6ES7 332-5HF00-0AB0(8*AO)
4、通過Profibus DP擴展。[ET200M 153-1AA03-0XB0]
2打開s7-300的編成軟件SIMATIC Manager方法1
雙擊桌面快捷方式

方法2

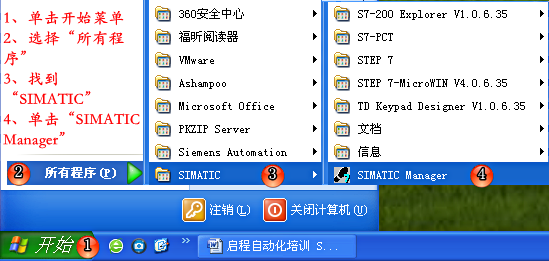

通過開始菜單打開

3新建項目方法1
點擊新建圖標

或文件—新建

方法2

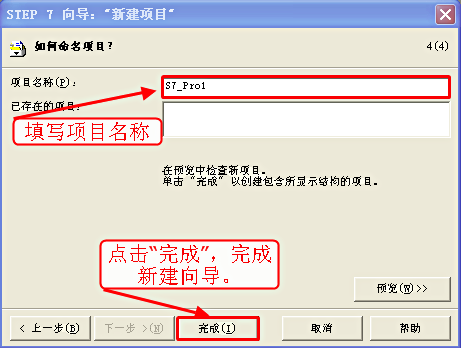

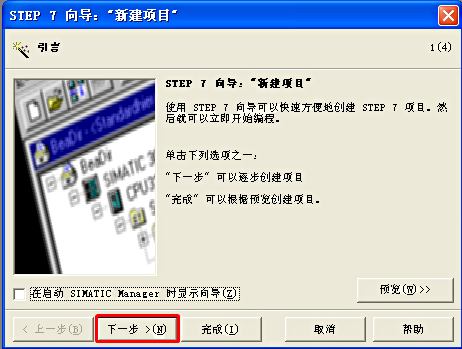

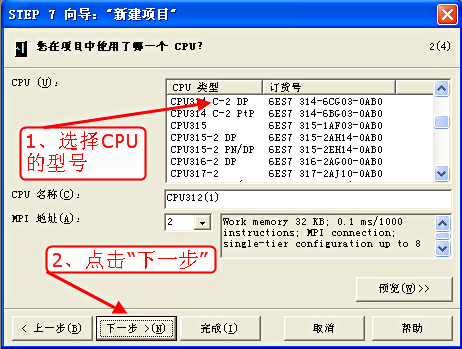

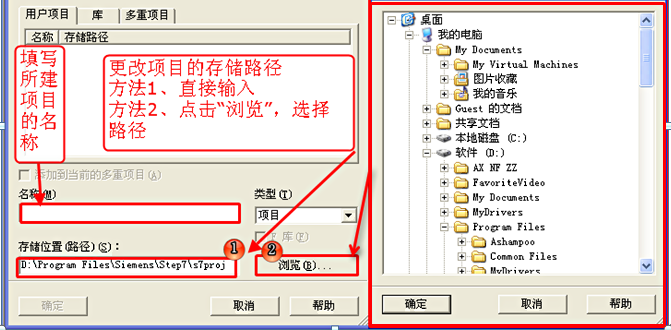

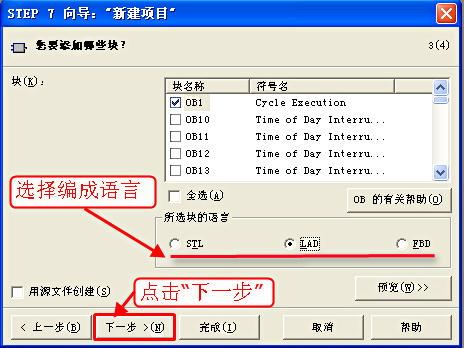

利用新建向?qū)А＠眯陆ㄏ驅陆ǖ捻椖磕J(rèn)保存在軟件所設置的路徑下。

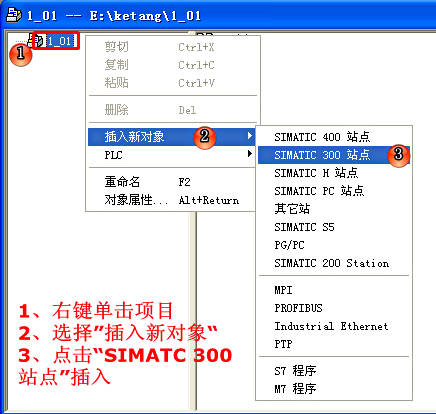

4硬件組態4.1為項目插入站點使用新建向?qū)Ы⒌捻椖坎恍枰@一步。

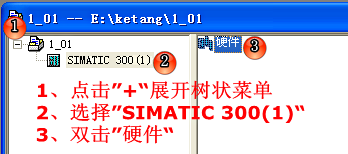

4.2打開硬件配置窗口

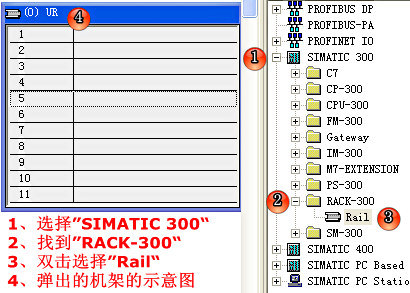

4.3進行硬件組態4.3.1添加機架

4.3.2放置電源模塊

4.3.3選擇CPU

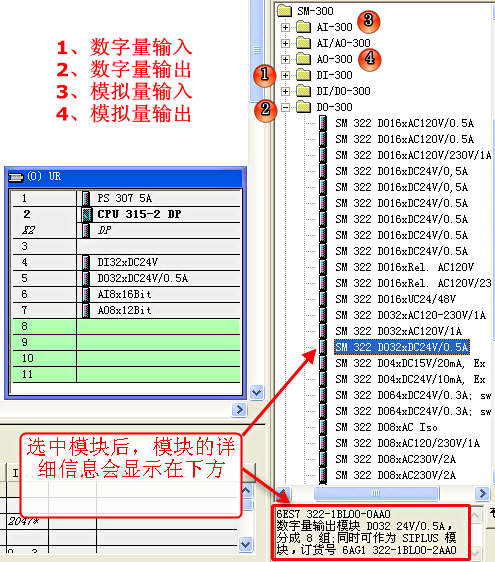

4.3.4添加IO模塊

4.3.5添加接口模塊（實驗1）

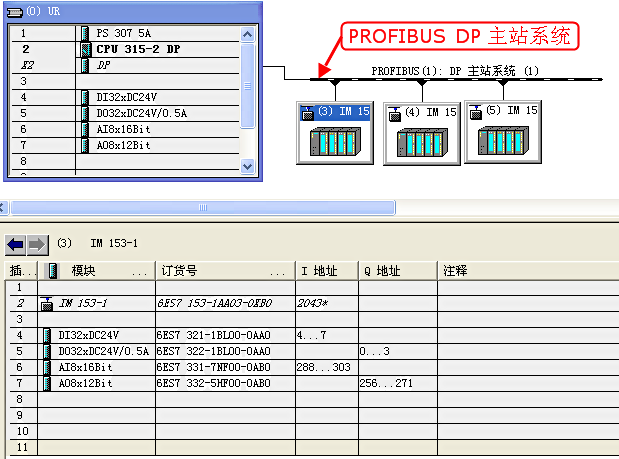

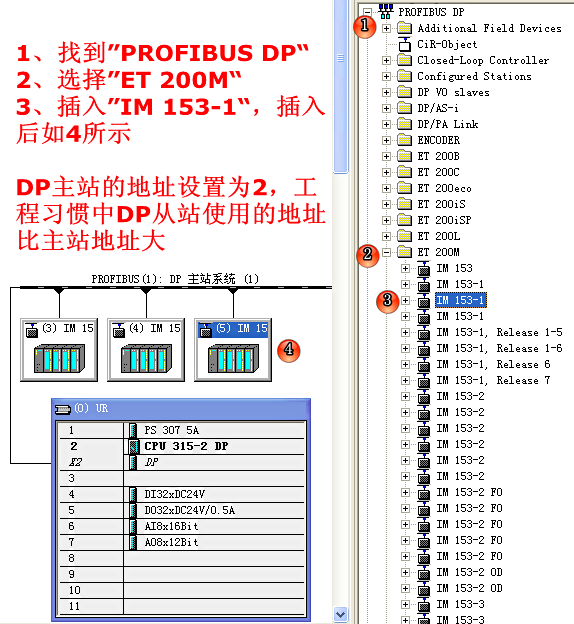

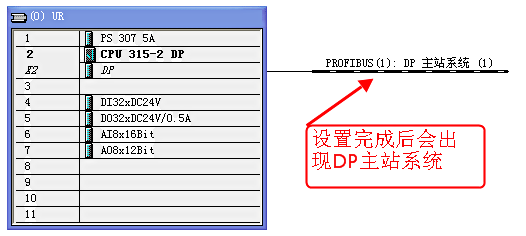

4.3.6Profibus DP的設置（實驗2）
