I2C通信協議時序解讀

ID:85681 · 發表于 2015-7-15 02:14

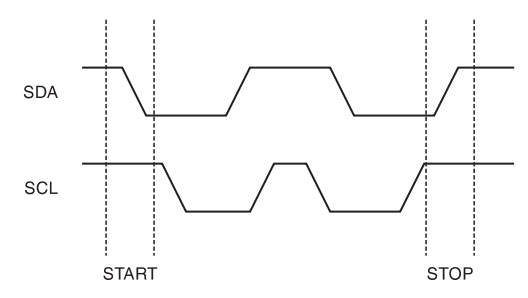

void IIC_Strat(void)  //起始條件
{
   SDA=1;             /*當SCL為高電平時SDA的下降沿(從高到低)--START*/
   SCL=1;
   SDA=0;
   SCL=0;
}
void IIC_Stop(void) //終止條件
{
   SDA=0;          /*當SCL為高電平時SDA的上降沿(從高到低)--STOP*/
   SCL=1;
   SDA=1;
   SCL=0;
}

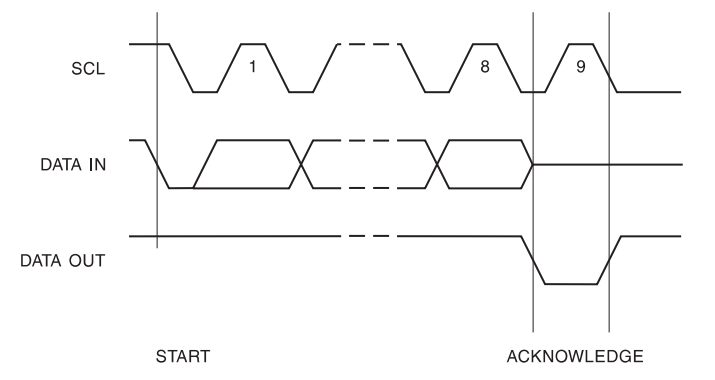

/*接收器拉低SDA線表示應答，并在應答脈沖期間保持穩定的低電平。當主器件作接收器時，必須發出數據傳輸結束的信號給發送器，即它在最后一個字節之后的應答脈沖期間不會產生應答信號(不拉低SDA)。這種情況下，發送器必須釋放SDA線為高以便產生停止條件*/
void IIC_Ack(void) //主器件接收應答
{
   SDA=0;
   SCL=1;
   SDA=1;
}
void IIC_NoAck(void) //主器件接收非應答
{
   SDA=1;
   SCL=1;
   SDA=0;
}

void IIC_WriteByte(uchar date) //單字節寫
{
   uchar i;
   for(i=0;i<8;i++)
   {
      if((date<<i)&0x80) SDA=1;
      else SDA=0;
      SCL=1;
      SCL=0;
   }
   SDA=1;
   SCL=1;
   if(SDA==0) ack=1;  /*從器件應答，接收器在收到一個字節后就會產生一個應答信號(拉低SDA)，這里是檢測接收器是否收到數據*/
   else ack=0;
   SCL=0;
}

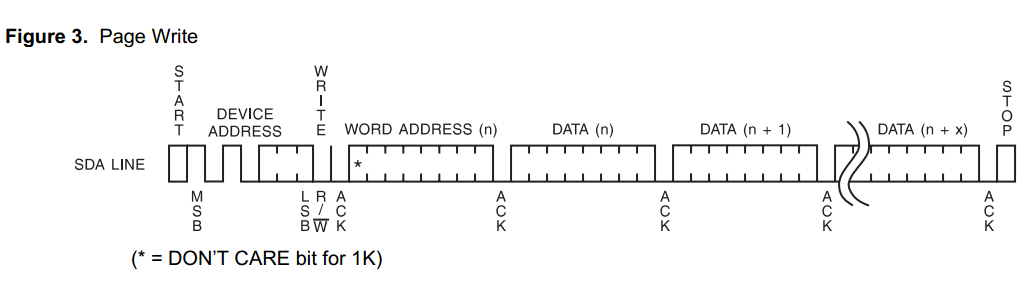

bit IIC_PegeWrite(uchar add,uchar add_x,uchar *str,uchar num) //頁寫
{
   uchar i;
   IIC_Strat();
   IIC_WriteByte(add);
      if(ack==0) return 0;  //從器件應答信號
   IIC_WriteByte(add_x);
      if(ack==0) return 0;
   for(i=0;i<num;i++)
   {
      IIC_WriteByte(*str);
         if(ack==0) return 0;
      str++;
   }
   IIC_Stop();
   return 1;
}

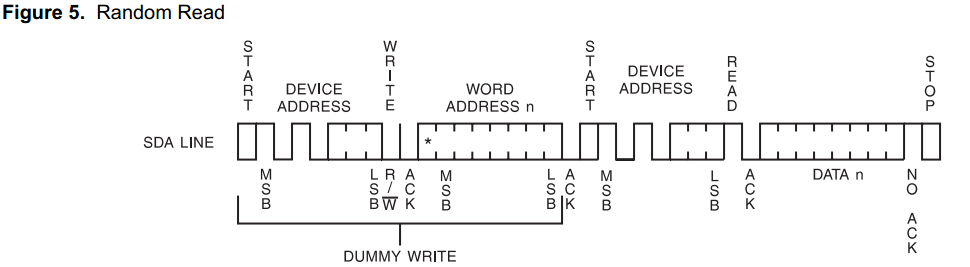

/*在讀操作中小編采用的是"序列讀(Sequential Read)"，但在"序列讀"中采用的是通過"隨機讀(Random Read)"啟動的，也可以嘗試采用"當前地址讀"*/
uchar IIC_ReadByte(void)    //單字節讀
{
   uchar i;
   uchar value;
   SDA=1;
   for(i=0;i<8;i++)
   {
      SCL=0;
      SCL=1;
      value<<=1;
      if(SDA) value|=0x01;
   }
   SCL=1;
   return value;
}

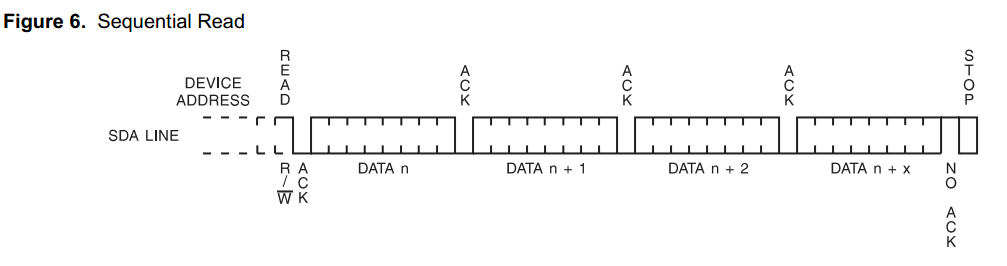

bit IIC_SequenceRead(uchar add,uchar add_x,uchar *str,uchar num) //順序讀
{
   uchar i;
   IIC_Strat();
   IIC_WriteByte(add);
      if(ack==0) return 0;
   IIC_WriteByte(add_x);
      if(ack==0) return 0;
   IIC_Strat();
   IIC_WriteByte(add+1);
      if(ack==0) return 0;
   for(i=0;i<num-1;i++)
   {
      *str=IIC_ReadByte();
      IIC_Ack();    //主器件應答
      str++;
   }
   *str=IIC_ReadByte();
   IIC_NoAck();    //主器件非應答
   IIC_Stop();
   return 1;
}
