ORCAD BOM轉EXCEL料單的方法

ID:90228 · 發表于 2015-9-29 17:26

ORCAD BOM設置

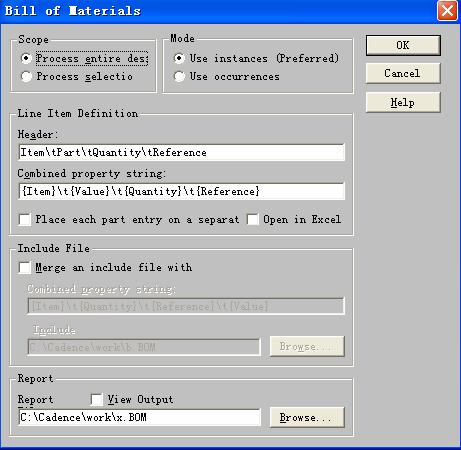

Menu>>TOOLSBill Of Materials 的Line Item Definiton
.......
Header= 項目物料編號元件名稱規格位置用量單位總用量實發數 差異數 備注
Combined property string= {Item} {Graphic} {Value} _{PCB footprint} {Reference} {Quantity}

open in excel選中
.......
點OK可出想要的EXECL　BOM了.
Capture CIS BOM 轉EXCEL 料單的參考方法
原順序：
Item Quantity Reference Part{Item} {Quantity} {Reference} {Value}
調整順序：
Item Part Quantity Reference{Item} {Value} {Quantity} {Reference}

注意建議不用上面的“open in excel”選項生成表格（格式不是很好_個人習慣，具體區別可看最后頁的對比圖），若選了此項，即使再次生成料單時不選此項（指“open in excel”），系統可能還會按excel 的格式生成料單的。
若是還讓其生成原BOM 的格式，只要用原理圖重建項目后就可了。

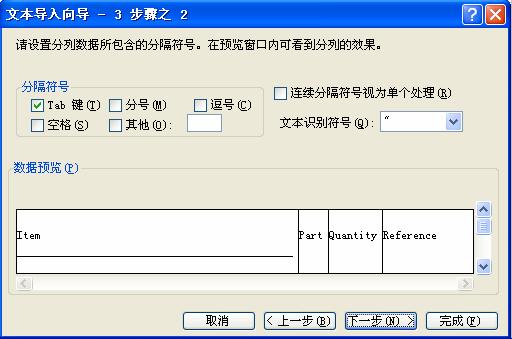

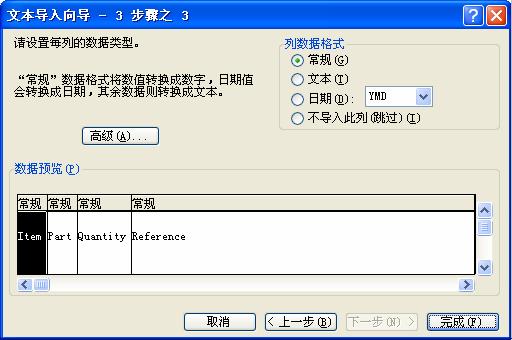

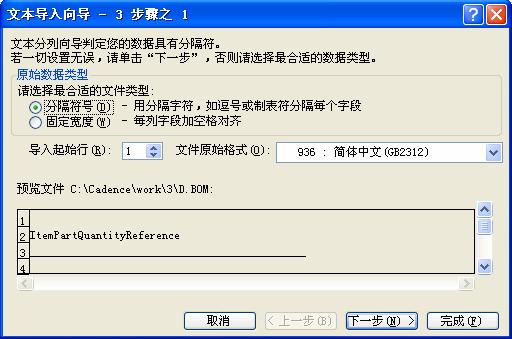

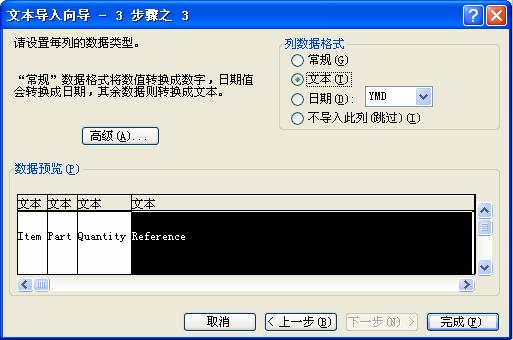

BOM 導入EXCEL 步驟參考

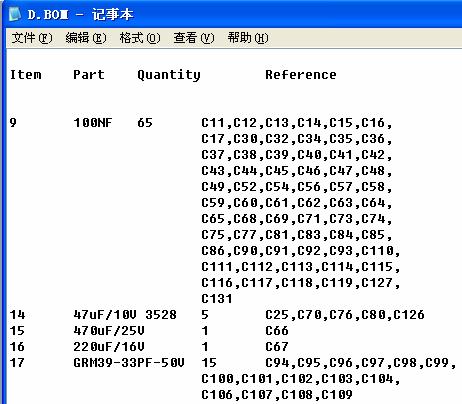

注意EXCEL 處理時，圖中的09 和 0D 0A 的作用。

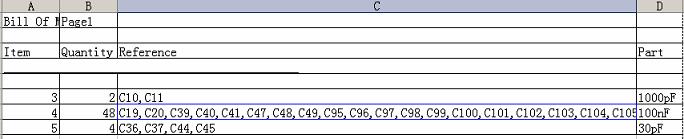

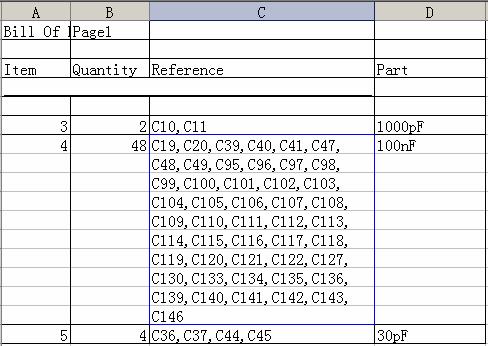

用“open in excel”和由BOM 導入excel 對比
