嘗試軟驅4線步進電機控制

[復制鏈接]
跳轉到指定樓層
樓主
ID:104835 發表于 2016-2-4 00:50 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式

最近,在整理廢舊物品時,從過去換下的3寸和5寸軟驅上拆下幾個步進電機,想把它利用一下,就搞了個步進電機控制器。驅動效果還不錯,看看下一步能否應用到我的機器人上。

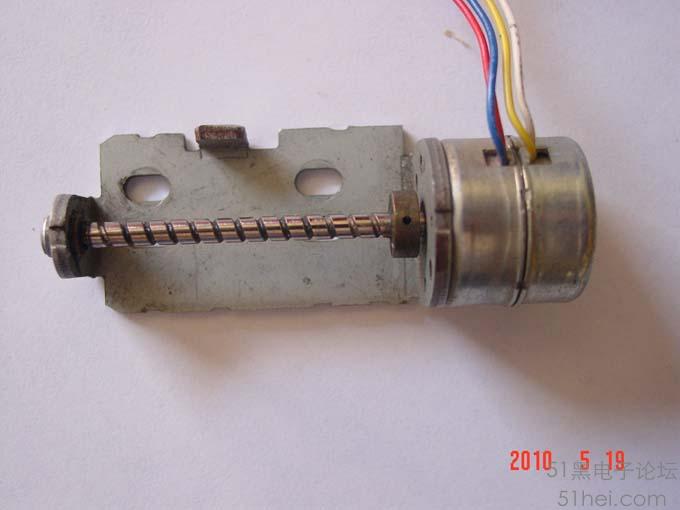

    首先介紹4線步進電機,它體積很小,只有4根引線,分別為紅、藍、黃、白。如圖示:

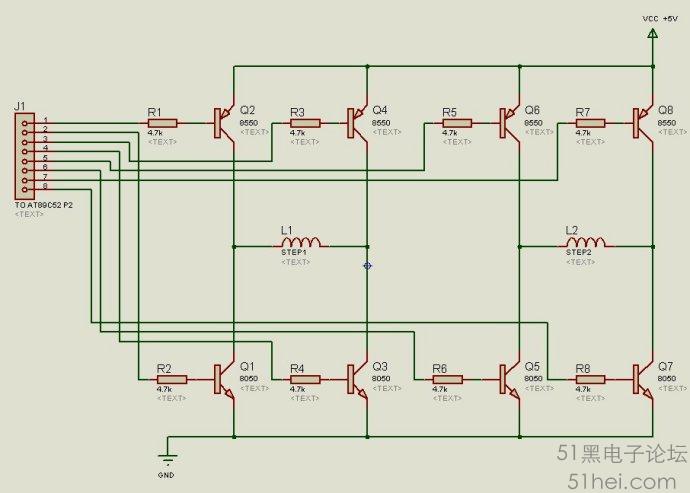

    控制電路采用了4只8550(PNP)和4只8050(NPN)三極管,L1和L2分別為步進電機的兩個線圈,電路使用與單片機相同的電壓+5V供電,電路接好后通過插座J1連接到51單片機的PX口。

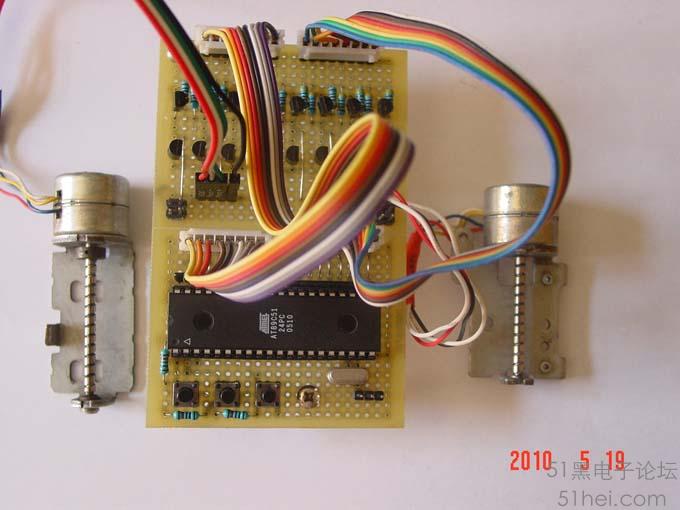

    控制電路實物見下圖,該電路可以同時控制兩臺步進電機,電路輸出分別連接至51單片機的P0和P2口,使用三個按鈕開關分別接至51單片機的P1.0、P1.1和P1.2,分別控制步進電機的正轉、反轉和停止。

匯編測試程序如下:

       ORG 00H
  STOP:ORL P2,#0FFH
       ORL P0,#0FFH
  LOOP:JNB P1.0,FOR2
       JNB P1.1,REV2
       JNB P1.2,STOP1
       SJMP LOOP
   FOR:MOV R0,#00H

  FOR1:MOV A,R0

       MOV DPTR,#TABLE

       MOVC A,@A+DPTR

       JZ FOR
       CPL A
       MOV P2,A

       MOV P0,A
       JNB P1.2,STOP1
       JNB P1.1,REV2
       LCALL DELAY
       INC R0
       SJMP FOR1
   REV:MOV R0,#05
  REV1:MOV A,R0
       MOV DPTR,#TABLE
       MOVC A,@A+DPTR
       JZ REV

       CPL A
       MOV P2,A
       MOV P0,A
       JNB P1.2,STOP1
       JNB P1.0,FOR2
       LCALL DELAY
       INC R0
       SJMP REV1
 STOP1:LCALL DELAY
       JNB P1.2,$
       LCALL DELAY
       SJMP STOP
  FOR2:LCALL DELAY
       JNB P1.0,$
       LCALL DELAY
       SJMP FOR
  REV2:LCALL DELAY
       JNB P1.1,$
       LCALL DELAY
       SJMP REV
 DELAY:MOV R1,#40
    D1:MOV R2,#248
       DJNZ R2,$
       DJNZ R1,D1
       RET
 TABLE:DB 00110011B,11000011B,11001100B,00111100B;正轉
       DB 00
       DB 00111100B,11001100B,11000011B,00110011B;反轉
       DB 00
       END

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂 踩

相關帖子

回復

使用道具 舉報

沙發
ID:217754 發表于 2017-7-22 23:48 | 只看該作者
這個不錯。剛好有幾個拆下來的。明天試試
