Proteus仿真AVR單片機時使用外部晶振熔絲位設置

ID:105323 · 發表于 2016-2-13 01:10

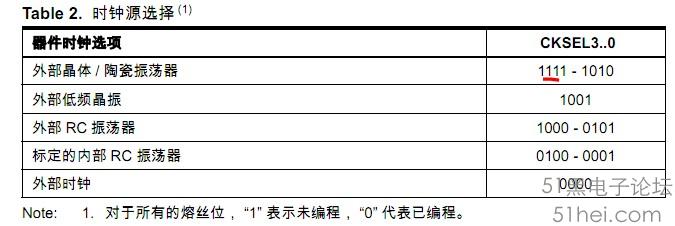

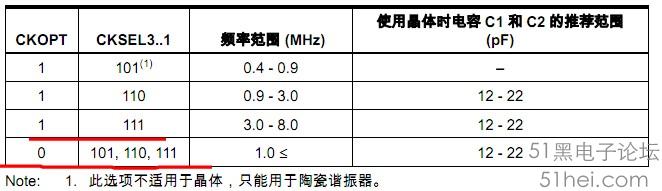

根據上面兩張表來看，高頻晶體（大于3M），CKSEL應當設置為1111比較合理，CKOPT不被編程時，支持到的最大頻率為8M，那么大于8M的話，應當是CKOPT為0。

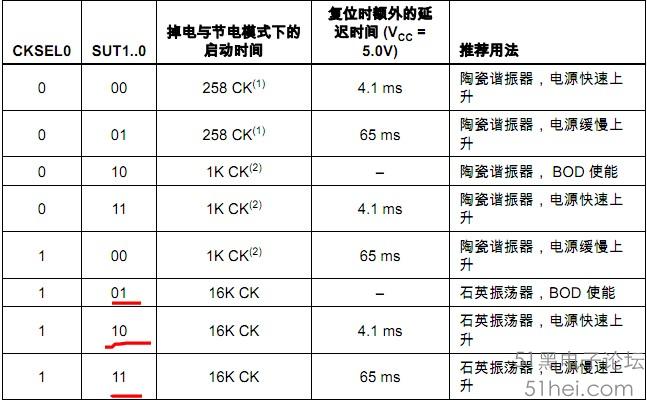

而SUT參考下表

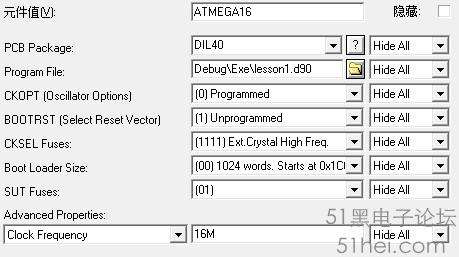

BOD是電源低電壓檢測模塊，還有一個小細節，那個proteus下面的頻率那個M字應當大寫，否則認不出來。

ID:63812 · 發表于 2017-3-17 22:29

非常感謝，學習了。
