串口傳輸還有另一個重要參數就是“波特率”。很多朋友都誤解“波特率”是串口傳輸
的傳輸速度，這樣的理解在宏觀上是無誤。但是在微觀上“波特率”就是串口傳輸中“一
個位的周期”，換句話說亦是“一個位所逗留的時間”。
常用的波特率有9600 bps 和115200 bps （ bit per second ）。“9600 bps”表示每秒可
以傳輸9600 位。但是經過公式計算“一個位的周期”就會暴露出來。
一個位的周期= 1 / bps
= 1/ 9600
= 0.000104166666666667
從上述的公式，我們明白一個事實9600 bps ，一位數據占用0.000104166666666667s時
間。如果是一幀11 位的數據，就需要
0.000104166666666667 x 11 = 0.00114583333333334
那么一秒鐘內可以傳輸
1 / 0.00114583333333334 = 872.727272727268
872.727272727268 個幀數據。
當然這只是在數字上計算出來而已，但是實際上還有許多看不見的延遲因數。

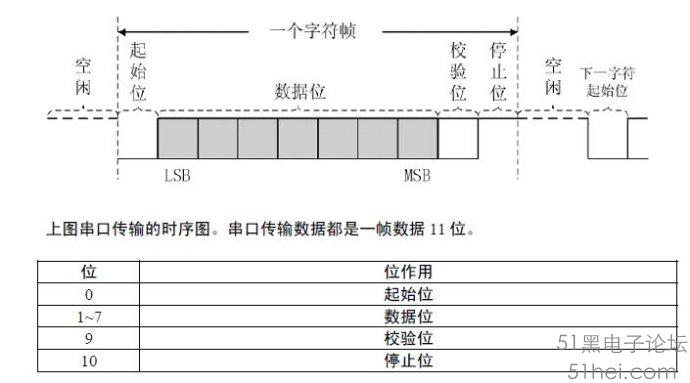

串口傳輸數據“從最低位開始，到最高位結束”。?

圖2?

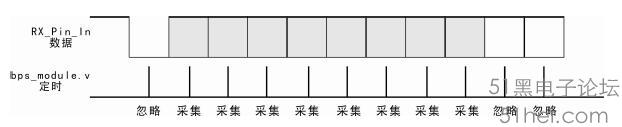

如上圖所示，數據采集都是在“每位數據的中間”進行著。?
9600 bps 傳輸速度使一位數據的周期是0.000104166666666667s 。以20Mhz 時鐘頻率
要得到上述的定時需要：N = 0.000104166666666667 / ( 1 / 20Mhz ) =2083如果從零開始算起2083 - 1 亦即2082 個計數。?
assign BPS_CLK = ( Count_BPS == 12'd1041 ) ? 1'b1 :1'b0;這行代碼是在傳輸時鐘的中間采集數據。?
串口接收主要看控制芯片自己寫的時鐘如圖2。也就是說，RX_Pin_In數據的時鐘是由發送端控制，bps_module的時鐘由芯片控制。發送端按波特率（一定的時鐘頻率）發送過來的時候，我們自己寫出一個時鐘，這個時鐘恰好在發送端的時鐘的?中間，所以可以這樣來穩定接收數據！

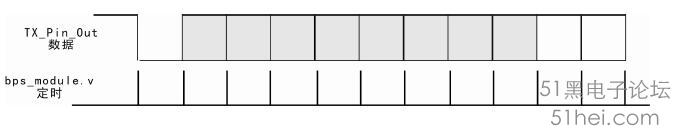

串口發送主要看bps_module的時鐘圖4，發送周期依然是2082。
“怎么定時發送是發生在Count_BPS 計數的一半？”

圖3?

圖4?

圖3是產生3 個“定時發送”。每個“定時發送”是在計數12'd1041發生。讀者嘗試數數看，兩個“定時發送”的之間到底相差了多少個計數？沒錯，是12'd2082個計數。這下明白怎么一回事了吧！上一個定時的產生與下一個定時產生的之間才是重點，也就說“一位數據的周期"定義在兩個定時的之間。
