Altium Designer插入二維碼

[復制鏈接]
跳轉到指定樓層
樓主
ID:105323 發表于 2016-2-23 19:26 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
(親自測試,做了好多實驗,終于成功,現在記錄一下)
建議是在top overlay或者bottomoverlay層放置二維碼,top layer和bottom layer放了也看不到!

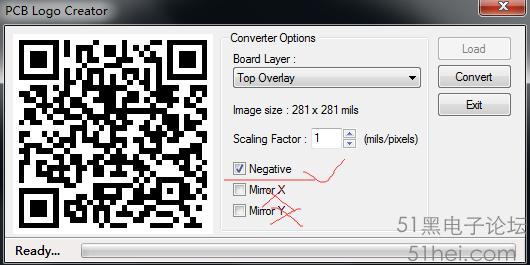

在topoverlay?放置最簡單,選擇topoverlay后,一定要negative(黑白顛倒)?。∪缓骳onvert!-->exit!

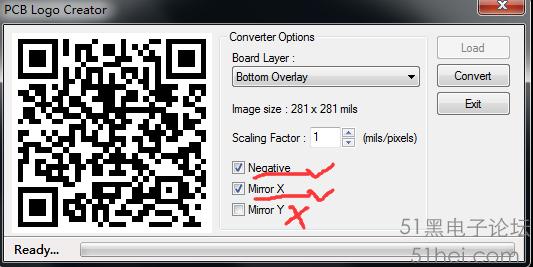

關鍵是在bottomoverlay層,比較麻煩,容易出錯!但是我們又經常會將logo放到bottomoverlay層,所以重點看下:

一定要negative(黑白顛倒)?!
一定要mirro X(X軸鏡像)!?


?????
