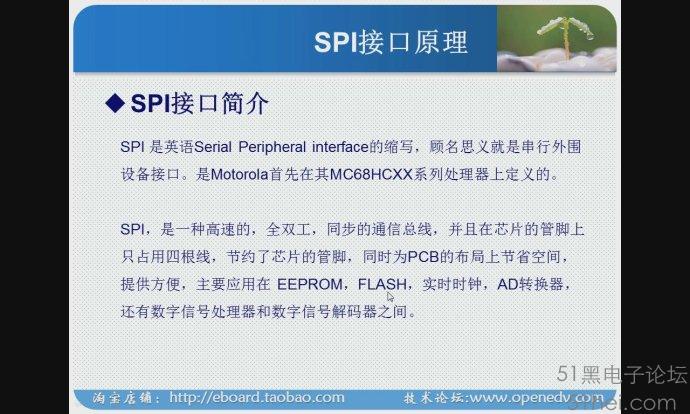

spi接口特點：
SPI接口特點
全雙工。
全雙工

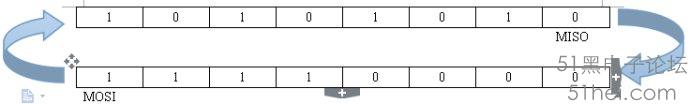

??在clk時鐘的同步下，
主機Master通過MOSI線每發出一個bit給從機；
同時從機Slave通過MISO線發出一個bit給主機；?
八個clk時鐘，主機從機完成一個字節的交換。?
?
備注：?
SPI的讀寫函數是一個，寫入字節是函數的參數；讀出字節是函數的返回值。
雖然全雙工通信，但是字節發送還是有先后的。?
比如：?
主機先呼叫從機編號0x01；發出一個字節?
主機再發送一個命令0x0A；再發出一個字節

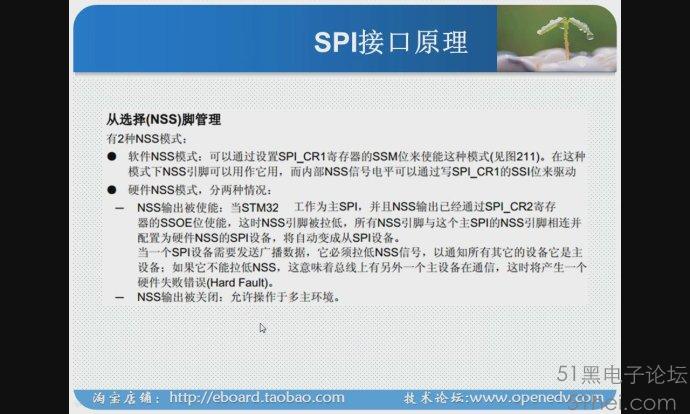

spi片選:
SPI片選：
有硬件片選；固定一個引腳，SPI使能后，片選有效?
有軟件片選；引腳不固定，配合多個從機共用這個SPI，每個從機有各自的片選
SPI時鐘同步：
如果我設計芯片，肯定是邊沿觸發動作。而一個clk是有兩個邊沿的。
比如上升沿，將數據讀入；下降沿，將輸入寫出。?
還是上升沿，將數據寫出；下降沿，將輸入讀入。?
這個通過程序可以設置。?

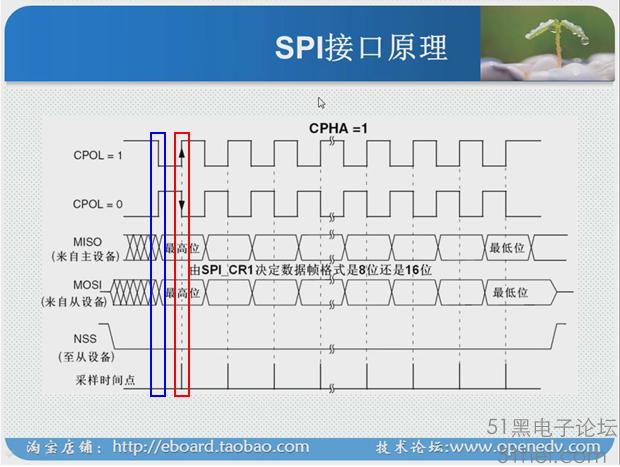

第一個邊沿（藍色），將數據送到口線上；?
第二個邊沿（紅色），將數據采樣，讀取到寄存器；?
?第一個邊沿（藍色），將數據送到口線上；?
第二個邊沿（紅色），將數據采樣，讀取到寄存器；
|
|
