DIY MWC四軸飛行器的裝配與調試

ID:113472 · 發表于 2016-4-11 15:34

各相關論壇里關于四軸飛行器的帖子很多，我從中也學到了很多東西，前段時間一直在忙別的工作，趁這幾天有點空，將之前做過的一些工作整理出來，對實際操作自我感覺有價值的帖子（或部分內容）匯總在此，并對一些本人覺得不妥的地方加以說明和修正。

一、四軸飛行器的組裝（轉：請參考相關內容）
二、MWC的硬件設計
三、MWC的固件配置
四、MWC的連接
五、四軸飛行器整機調試（一）
六、四軸飛行器整機調試（二）
七、其他
八、視頻
九、Q250 + MINI_MWC

二、MWC的硬件設計
1、原理圖

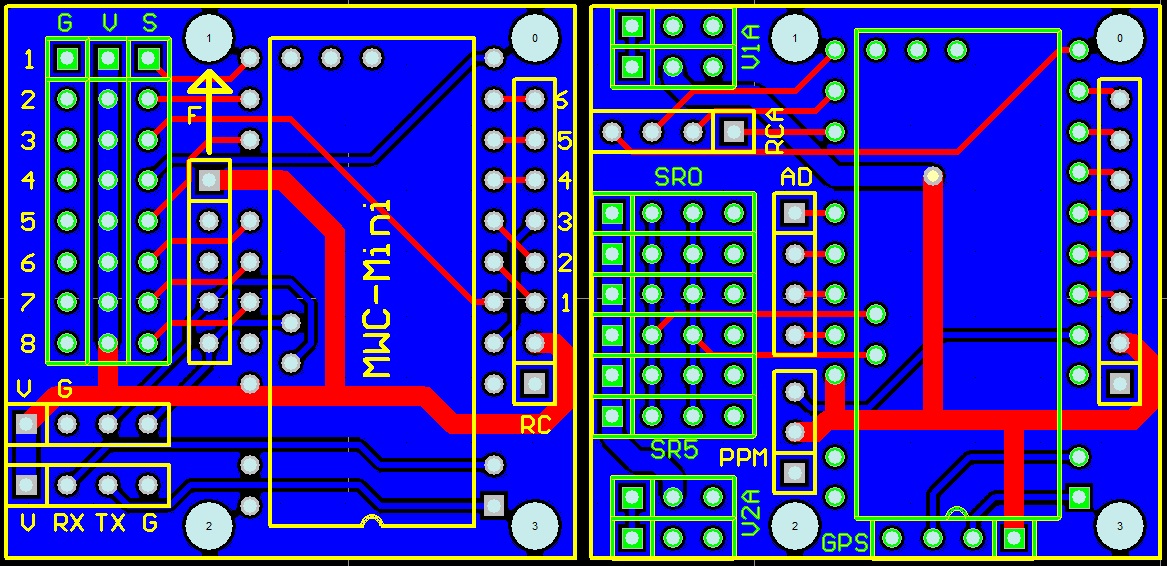

2、PCB布局圖

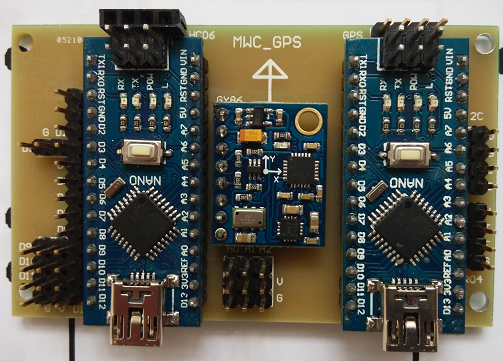

3、實物照片

4、材料清單

這種配置完全是為那些沒有多少經費的初學者選配的�。�！

遙控器選擇的是MC6H航模遙控器 6通道2.4g 帶接收器

MC6H.pdf (1.08 MB, 下載次數: 37)

MC6遙控器.zip (932.06 KB, 下載次數: 33)

三、MWC的固件配置
1、Arduino IDE的安裝
Arduino集成開發環境下載：http://pan.baidu.com/s/1o9XCU（1.6.3下載）
如果你下載的是windows 安裝版（exe后綴），那么直接安裝即可，其他則直接解壓即可使用。

運行后的界面如下：

2、MulltiWii程序配置
MWC2.3官方原程序

MultiWii.zip (152.07 KB, 下載次數: 45)

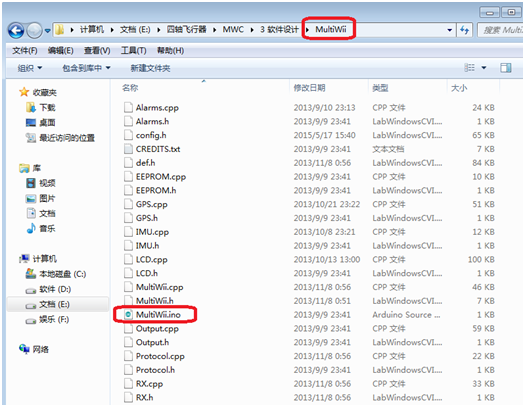

雙擊運行MultiWii.ino程序。

初始界面顯示如下：

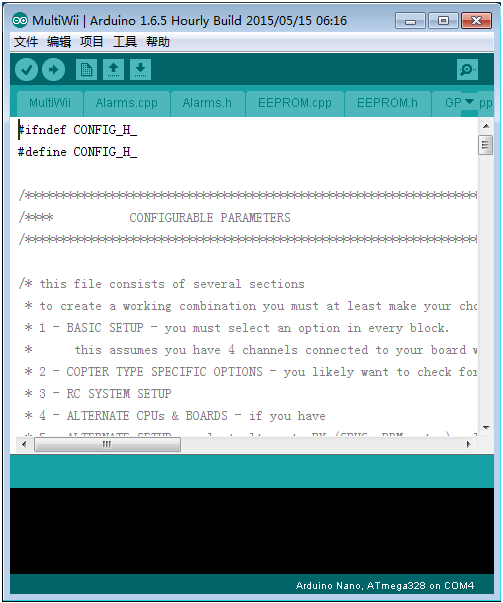

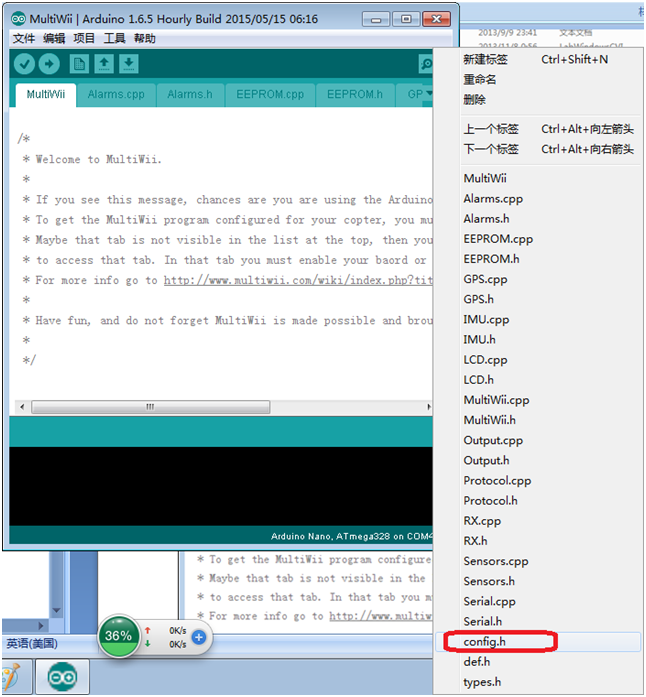

選擇config.h文件，選擇后如下：

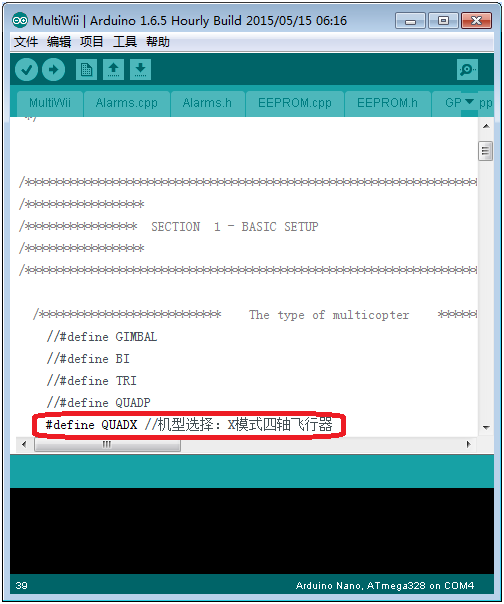

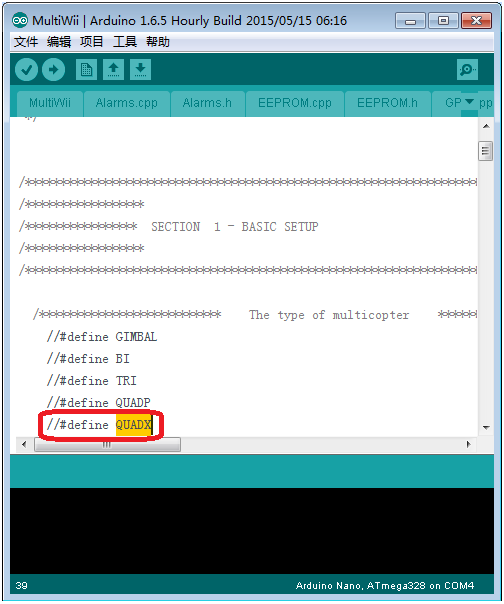

按Ctrl+F，尋找“QUADX”

將“//#define QUADX”前面的雙斜杠刪除掉，變?yōu)椋?br />

其他后續部分作同樣的處理，見圖，沒有特殊情況，就不加以說明了。

對于簡單的6軸傳感器（三軸陀螺儀+三軸加速度）GY_521，請選擇“#define GY_521”，對于10DOF模塊（三軸陀螺儀+三軸加速度+三軸磁場+氣壓）的GY-86傳感器，則選擇“#define GY_86”。

注意：低通濾波頻率設置為20Hz，有些情況下，這個頻率設高了的話，油門推到最大都飛不起來。

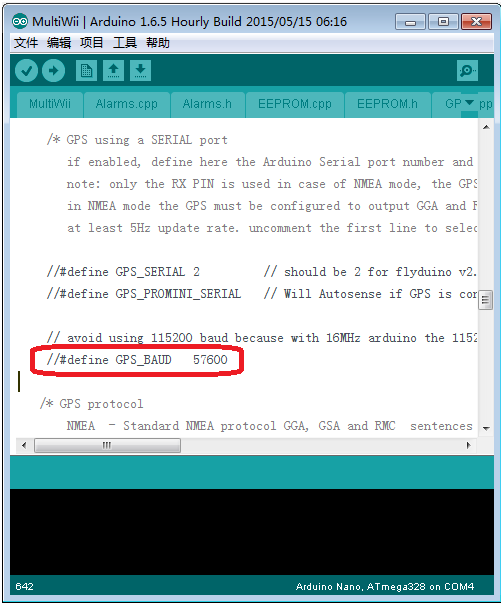

關閉串口GPS。

如果使用GPS，就要開啟I2C_GPS；如果使用超聲波測距，就要開啟I2C_GPS_SONAR。

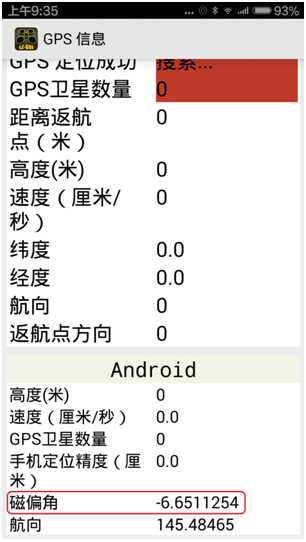

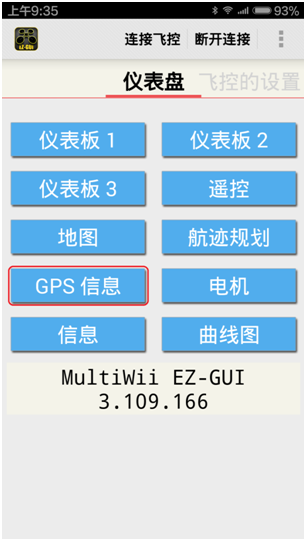

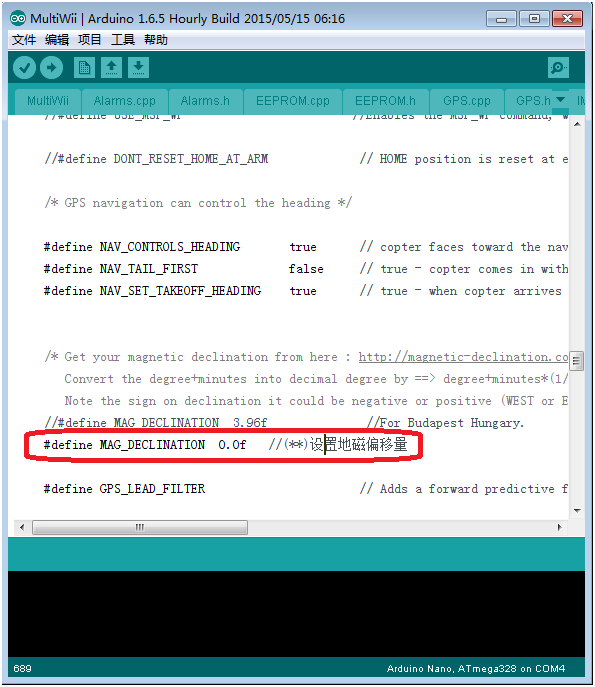

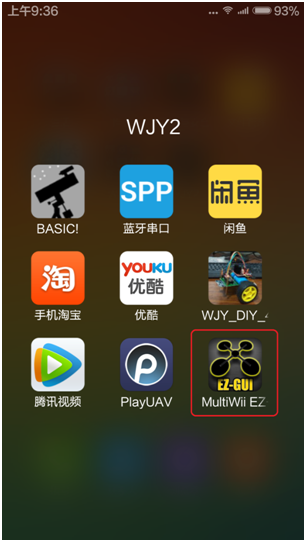

如果你想使用 GPS 自動返航等功能，一定要設置磁偏角，查詢磁偏角的最好方法是在手機GUI上查看。首先運行下圖中的MultiWii EZ-GUI程序，點擊“GPS信息”按鈕，最下面倒數第二行即為你所處地方的磁偏角。

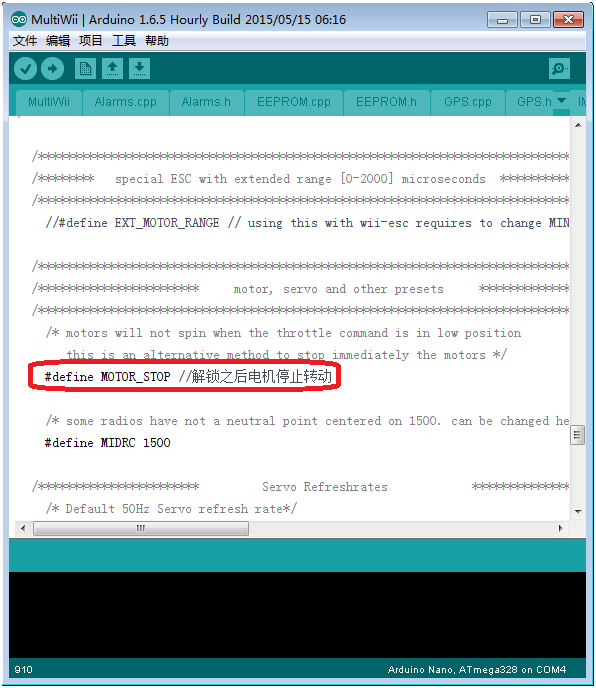

飛控解鎖后，馬達不轉。這個功能，有好有壞，馬達旋轉可以提示你，飛控已經解鎖，注意安全。我習慣解鎖后馬達不轉。

四、MWC的連接
1、遙控器對頻

關閉發射機和接收機電源
把黑色“對頻線”插頭連接到接收機的“ID SET”接口
把電調的信號線連接到接收機的第三通道，然后電調連接電池通電
此時需要注意的是，接收機LED將有一個持續閃爍綠燈
將發射機油門搖桿調到最低的位置，然后打開發射機
當接收機的綠色LED燈熄滅，此時接收機已對好頻
關閉遙控器電源
從接收器拆下“對頻線”插頭，斷開電池、電調連接線。

2、接收機連接

注：這里只有D2是通過GVS的3P線連接到飛控板的，其他通過單P線連接即可。因為遙控的所有接收端 GND和VCC是相通的。
3、電調連接

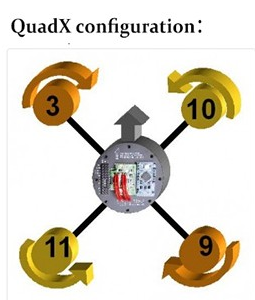

數字與飛控板舵機控制部分?jǐn)?shù)字標號一一對應，數字周圍的箭頭，表示這個位置的電機旋轉方向，請與圖示標注保持一致。

4、電調校準

去掉//#define ESC_CALIB_CANNOT_FLY這句代碼前面的兩條斜線，啟用這句代碼，并將改過的程序燒錄到飛控板里。斷開USB下載線，接上飛行器的電池，在一段音調之后，等待一分鐘左右，拔掉電池。將#define ESC_CALIB_CANNOT_FLY這句代碼注釋掉，接上USB下載線，重新下載程序到飛控板里，至此校準電調完成。電調校準時不要安裝螺旋槳�。�！
5、GPS連接
按照原理圖和PCB板圖上的5V、GTX、GRX、GND分別與GPS模塊的相應端子相連接，注意GTX與GPS模塊的RX相連，GRX與GPS模塊的TX相連。
6、超聲波連接
按照原理圖和PCB板圖上的V、T、E、G分別與超聲波模塊的VCC、Trig、Echo、GND對應相連。

五、四軸飛行器整機調試（一）
1、MultiWii GUI啟動、連接
請先安裝JAVA插件：
http://www.java.com/zh_CN/download/windows_ie.jsp?locale=zh_CN
安裝即可（注意：需要連接網絡才可以安裝此安裝文件），如果你的電腦是win7 64位的系統，安裝了JAVA虛擬機后GUI仍然運行不了，那你就需要到C:Program Files(x86)Javajre7in找到并復制javaw.exe，然后粘貼到C:WindowsSysWOW64這個文件夾下面，再重新運行GUI即可。
接著運行“application.windows32 MultiWiiConf.exe”。

application.windows32.zip (1.98 MB, 下載次數: 31)

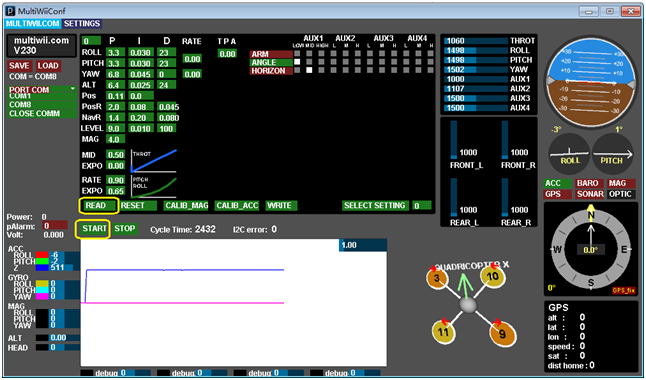

點擊“READ”和“START”按鈕，就可看到飛控的默認初始數據和傳感器的數據曲線圖了。

2、傳感器校準與測試
a、加速度計校準

加速度計（ACC）在飛行器靜止時，三軸讀數會相對穩定，如果前后/左右/上下移動飛行器，對應的PITCH / ROLL / Z會有讀數變化，這表面加速度計工作正常。這時如果需要校準加速度計，請將飛行器放在盡量平的地面上，點按CALIB_ACC按鈕，等待大約5秒鐘，加速度計校準完成后，ROLL/PITCH會顯示為0，校準完成。校準完成后別忘了點擊“WRITE”保存。
b、陀螺儀測試
陀螺（GYRO）在飛行器靜止的時候，ROLL / PITCH / YAW三組數據都為0，拿起飛行器，分別朝向三個軸向擺動，會看到三組數據會跟隨變化，同時右邊的狀態圖會跟著擺動的方向做指示。左右傾斜飛行器，右邊的ROLL不會保持水平狀態，會有對應的傾斜動作，前后傾斜飛行器，PITCH也會產生相應變化，轉動飛行器，有圖中的四軸飛行器也會有對應動作。
c、磁場計校準
磁阻（MAG）讀數中我們只需關心ROLL這一項，當水平轉動飛行器指向北的時候，此讀數與下面的HEAD都為0，同時右邊的指北針也指向N位置，說明磁阻工作正常。如需校準磁阻，請點按CALIB_MAG按鈕，在30秒鐘內把飛行器朝三個軸向分別旋轉至少一圈再放回地面，即可完成校準。
d、氣壓計測試
氣壓計（ALT）讀數并不是絕對值，每個飛控都有可能不一樣，請不用擔心，我們只是需要相對的數據。測試氣壓計時可以上下移動飛行器超過1米高度差，或者用手按著氣壓計的金屬蓋，會看到讀數出現變化，當氣壓變高時，顯示海拔下降，這時正常情況。
3、GPS設置
源程序：

I2C_GPS_NAV_v2_2.zip (32.52 KB, 下載次數: 34)
a、導航程序配置

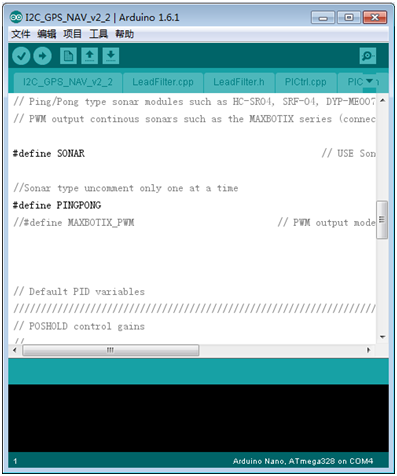

導航板軟件 I2C_GPS_NAV_v2_2的config.h文件中修改下列代碼，打開SONAR部分。

下載導航程序到GPS Arduino模塊。
b、飛控軟件 MWC2.3代碼修改
代碼修改

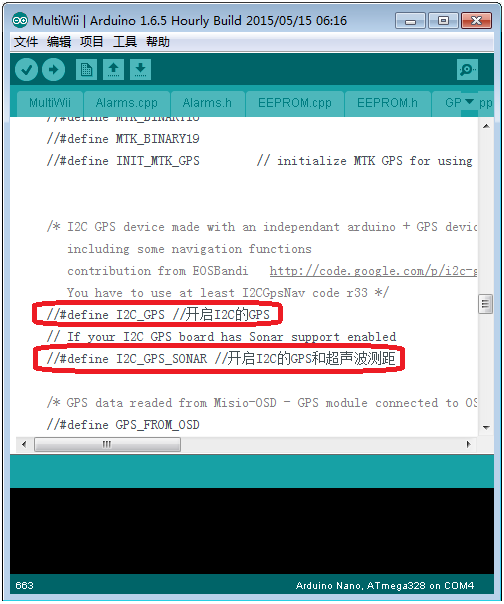

（1）config.h文件，打開I2C_GPS和I2C_GPS_SONAR的設置
  #define I2C_GPS
// If your I2C GPS board has Sonar support enabled
  #define I2C_GPS_SONAR
（2）IMU.cpp 文件，增加邏輯：當超聲波讀數低于3米時，代替氣壓計讀數
  uint16_tcurrentT = micros();
  uint16_tdTime;
  static int32_t tmpEstAlt = 0; //in cm 用于替換原氣壓高度的LPF運算，方便與超聲波讀數切換

  dTime =currentT - previousT;
  if(dTime < UPDATE_INTERVAL) return 0;
previousT = currentT;

if(calibratingB > 0) {
logBaroGroundPressureSum = log(baroPressureSum);
baroGroundTemperatureScale = (baroTemperature + 27315) *  29.271267f;
calibratingB--;
  }

  //baroGroundPressureSum is not supposed to be 0 here 氣壓地面壓力和不應為0
  // see:https://code.google.com/p/ardupi ... AP_Baro/AP_Baro.cpp
  BaroAlt= ( logBaroGroundPressureSum - log(baroPressureSum) ) *baroGroundTemperatureScale;

  // 用tmpEstAlt變量替換原alt.EstAlt變量進行氣壓高度低通濾波
tmpEstAlt = (tmpEstAlt * 6 + BaroAlt * 2) >> 3; //additional LPF to reduce baro noise (faster by 30 μs)

  //在這里給alt.EstAlt賦值
if(sonarAlt>0 && sonarAlt<300 ) {
      alt.EstAlt = sonarAlt; //來自聲吶的值
  }
  else {
      alt.EstAlt = tmpEstAlt; //來自氣壓計的值
  }

  #if(defined(VARIOMETER) && (VARIOMETER != 2)) ||!defined(SUPPRESS_BARO_ALTHOLD)
c、GPS模塊設置

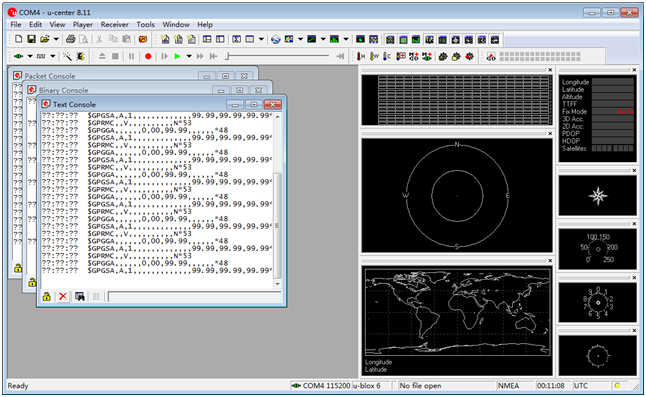

安裝u-center軟件，將GPS模塊通過USB轉TTL模塊與PC機相連，并運行u-center。

按F6、F7、F8打開三個窗口，觀察GPS是否有數據輸出。

選擇不同的波特率，看看選擇哪個波特率時，窗口有數據不斷的輸出，就說明GPS模塊的波特率就是所選的值。

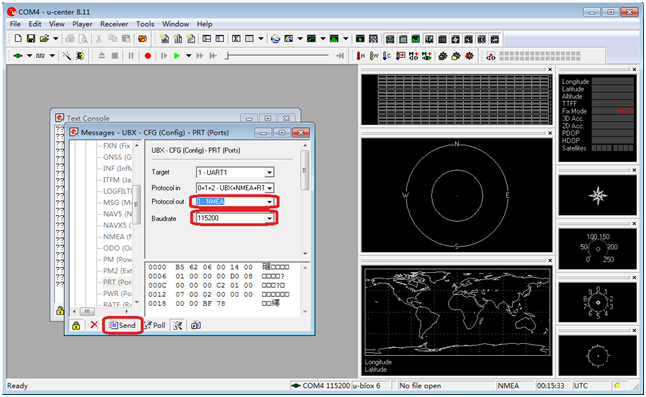

如果波特率不是115200，進行如下設置。點擊 ViewMessages View，調出該窗口，然后點擊 UBXCFG(Config)

RT(Ports)，設置 Baudrate 為 115200。同時設置串口1的輸出格式為NMEA。

在配置好了之后，點擊窗口左下角的 Send 按鈕，就可以將配置發往 ATK-NEO-6M GPS模塊。這樣，我們就設置模塊波特率為 115200 了，此時 u-center 必須重新設置串口波特率為115200，才可以和模塊進行通信。
設置好之后， u-center 即可與模塊重新通信，但是模塊的波特率數據，并沒有保存在EEPROM 里面，只要模塊一斷電，下次上電，波特率就還是以前的出廠設定值。

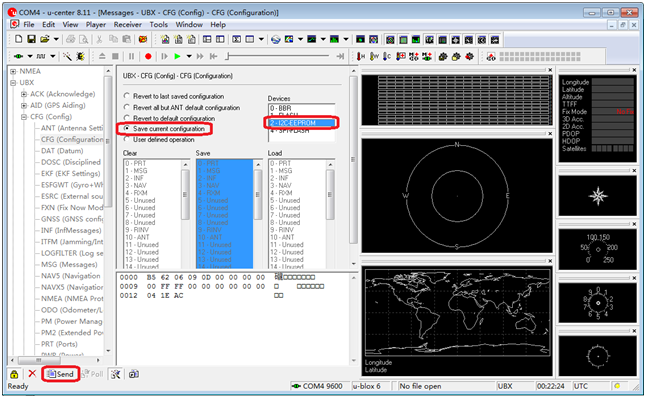

因此我們還需要對剛剛的配置進行一個保存操作，在 Messages View 窗口，選擇UBXCFG(Config)CFG(Configuration)，選擇 Save current configuration， Device 選擇： 2-I2C-EEPROM。在設置好了之后，點擊窗口左下角的 Send 按鈕，就可以將指令發往 ATK-NEO-6M GPS模塊，從而將當前的模塊配置信息，保存在 EEPROM 里面。

GPS輸出信息設定，MWC的導航部分僅需要GGA、GSA、RMC，在 Messages View 窗口，選擇NMEA，首先，鼠標右鍵點擊NMEA，選擇Disable Child Message，這是沒有任何信息輸出。再分別選擇GxGGAGPGGA，鼠標右鍵點擊選擇Enable Message；GxGSAGPGSA和GxRMCGPRMC按同樣方法設置使能輸出。
下面設置測量頻率，還是在 Messages View 窗口，點擊 UBXCFG(Config)RATE(Rates)，設置 Measurement Period 為 200ms。

在配置好了之后，點擊窗口左下角的 Send 按鈕，就可以將配置發往 ATK-NEO-6M GPS模塊。然后，可以看到其他信息窗口的數據更新速度明顯變快了，說明我們的設置成功了。同樣，如果要保存該設置，前面波特率設置時所介紹的保存操作方法，進行保存。
4、超聲波測距測試
超聲波沒什么可調式的，如果硬件、軟件沒有什么問題，直接在MultiWii GUI的界面上就可以看到超聲波的高度數據。

六、四軸飛行器整機調試（二）
5、參數調整
a、PID參數調整
MWC是用PID算法進行飛行穩定性控制的程序，三個字母分別代表比例（P）-積分（I）-微分（D）。
PID三個參數的直觀作用：
P（比例）：這是一個增益因子，當多軸飛行器受風等的影響發生向一邊傾斜時，P值直接決定多軸飛行器的抵抗這種傾斜的力的大小。P越大，多軸飛行器抵抗意外傾斜的能力越強，但P過于大時會引起多軸飛行器抖動甚至猛烈側翻。P越小，多軸飛行器抵抗意外傾斜的能力越弱，但P過小時會引起多軸飛行器自平衡能力不足甚至朝一邊側翻（如順著風的方向）。
I（積分）：這個參數決定了飛行控制器對過往飛行狀態的依賴程度。如果I值太小，會使飛行器過度依賴當前的誤差，不能抑制“過敏”現象，從而造成飛行顛簸；如果I值太大，則會過度削弱系統對誤差的反應能力，造成反應遲緩。
D（微分）：一旦多軸飛行器發生傾斜，則認為多軸飛行器會繼續向同一方向傾斜，合適的D參數的能有效抑制未來可能發生的傾斜。如果D值太小，您會覺得多軸飛行器反應不夠靈敏；如果D值太大，也會引起“過敏”。相較于P而言，D反映得更多的是靈敏度，而P反映的是糾正誤差的力度。
具體操作：將鼠標定位在待調整的PID參數上，按住鼠標左鍵左右移動鼠標即可調整該數值。初期PID參數默認即可，不必調整，默認參數就能飛的很穩。
b、油門曲線調整
如果你在試飛過程中發現四軸懸停非常難，油門非常不好把握，一拉油門就升老高，一降油門就直接落到地上，那你應該調整油門曲線。比如MID設為0.4，EXPO設為0.7等。遙控曲線不必設置，默認參數就很好。
6、遙控器設置
a、MWC的遙控動態范圍設定

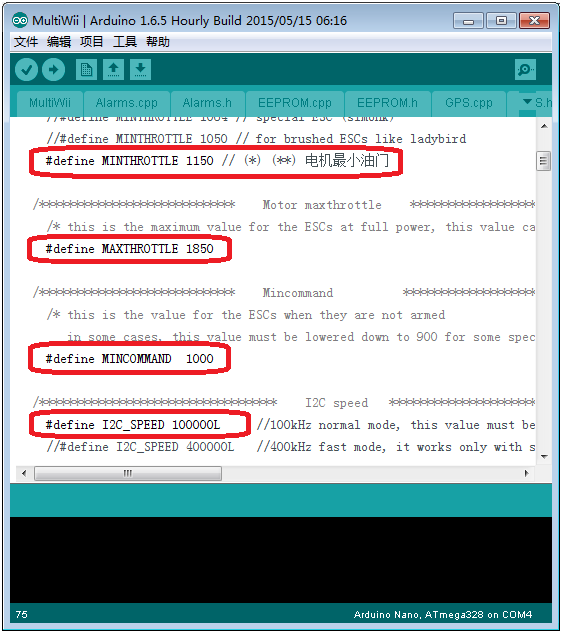

如果遙控器的動態范圍不夠，也就是調整范圍最小無法小于1100，最大無法超過1900，則可以通過在MWCMultiWii.h中修改下列兩個參數，即可解決此問題。
#define MINCHECK 1150 //遙控器動態范圍最小設定值
#define MAXCHECK 1850 //遙控器動態范圍最大設定值
b、通道設置
打開遙控器開關。這時觀察GUI上遙控器各通道示數會有變化。
首先檢查各通道正反是否正確。推動前四個通道的搖桿，正反設置正確的標志如下。

油門通道：向前推動搖桿，GUI里油門通道示數變大；向后拉搖桿，GUI里油門通道示數變小。
升降舵通道：向前推動搖桿，GUI里油門通道示數變大；向后拉搖桿，GUI里油門通道示數變��；自動回中GUI示數在1500左右。
副翼通道：向右推動搖桿，GUI里油門通道示數變大；向左推動搖桿，GUI里油門通道示數變�。蛔詣踊刂蠫UI示數在1500左右。
方向舵通道：向右推動搖桿，GUI里油門通道示數變大；向左推動搖桿，GUI里油門通道示數變��；自動回中GUI示數在1500左右。
三檔開關通道：低檔GUI示數1000左右；中檔GUI示數1500左右；高檔GUI示數2000左右。

若正反向不正確，則在遙控器設置里進行舵機相位的正反相設置即可。
正反設置完成之后需要校準各通道行程，要求各通道最小值在1050以下，最大值在1950以上。
然后升降舵、副翼、方向舵三個通道需要校準中立點（即搖桿自動回中那個值），利用遙控器各通道旁邊的微調開關，將以上三通道的中立點校準到1500左右，偏差不超過正負4。
c、飛行模式設定
設置完遙控器各通道的行程和中立點后，可進入飛行模式設置，操作界面如下：

右側中部淺藍色框中“ACC”、“BARO”、“MAG”、“GPS”和“SONAR”均為綠色，說明這些傳感器均設置為工作狀態。
上面黃色框中為飛行模式設定，框的左側由上往下依次為：

ARM：解鎖指示（解鎖成功后會變成綠色）
ANGLE：自穩功能（2.2以前的固件顯示為ACC.需要加速度計，MWC-2012 MWC-MEGA都支持）
HORIZON：3D模式（激活后自動關閉ANGLE功能，請初級玩家慎用）
BARO：高度保持功能（需要氣壓計， MWC-2012 MWC-MEGA都支持）
MAG：航向保持功能（需要磁阻，MWC-2012 MWC-MEGA都支持）
HEADFREE：CF功能，也就是俗稱的無頭功能（需要同時激活MAG）
CAMSTAB：云臺自穩功能（需要在固件中開啟云臺功能）
GPSHOME：自動回航功能（需要GPS模塊，并且同時激活MAG)
GPSHOLD：定點功能（需要GPS模塊）

設置方法用鼠標點擊“灰色”小方塊，使其變?yōu)椤鞍咨�，對�?yīng)功能即變成有效。
譬如AUX2的MID列對應的功能為：自穩＋定高＋鎖定航向。設置完成后需要點擊“WRITE”按鈕保存。這時你可改變遙控器輔助通道的狀態，相應的飛行模式就由暗紅色變成了綠色。
注意： GPS沒有衛星信號的時候，不管你怎樣操作遙控器上的開關，GPS Hold 和 GPS Home都無法激活。
MAG：航向保持功能，是指通過磁阻來保持航向，可以避免飛行器的非操控原因的自旋，第一次打開時，機頭會自動轉向（指向解鎖時還是上電時或真北我沒注意，因為我們的飛場三個方向是一樣的）。
HEADFREE：CF功能，也就是俗稱的無頭功能，不需要同時激活MAG，是指飛行器的傾斜與橫滾根據飛行器解鎖時機頭指向關聯，與飛行器實際的機頭指向無關。例如，無論飛行時機頭如何指向，往前推桿，飛行器就向解鎖時機頭指向的前方飛去。注意，是解鎖時機頭指向。（具體無頭模式功能的詳細說明你可以看其他帖子）
另外，打開GPSHOME或GPSHOLD時，都需要磁阻的輔助，不需要同時打開MAG，也不會自動打開MAG。但需要打開ANGLE功能，否則不工作。
在GPSHOME時，打開MAG，機頭會自動轉向HOME點方向后開始返航，到HOME點后，機頭再轉向到解鎖時的方向。

d、解鎖
油門搖桿打到右下角為解鎖，左下角為加鎖。解鎖后ARM為綠色，加鎖后為暗紅色。
7、電機測試
飛行器上電，打開遙控器電源，解鎖，推油門，看看電機轉速是否正常，槳葉安裝是否牢靠。

七、其他
1、電機不同時轉
油門推到60%的時候只有兩個電機轉，另外兩個不轉，當油門繼續加大第三個電機開始旋轉，再繼續加大油門第四個電機才轉起來。最后發現是“MultiWii”與“MultiWiiConf（MultiWii GUI）”不配套造成的。運行相應的配套“MultiWii GUI”程序，重新校準加速度計后，一切均正常了。

2、GPS導航部分出現的問題
I2C_GPS_NAV_v2_2 程序的 config.h 中下面這段：
……
//#define NMEA
#define UBLOX
//#define MTK_BINARY16
//#define MTK_BINARY19
//#define INIT_MTK_GPS
……

如果設置為“UBLOX”，編譯是通不過，我在一些論壇上也求助過，沒有人回答，后來通過我自己試驗，選擇“NMEA”成功了！
……
#define NMEA
//#define UBLOX
//#define MTK_BINARY16
//#define MTK_BINARY19
//#define INIT_MTK_GPS
……

參見：MWC接GPS和聲納的方法經驗以及我遇到的問題

3、入門級的其他部件選型
有很多人都說 XXD 的不好，絕對不要用，其實對于沒有多少錢的入門者，我感覺還是可以用的，對于我來說，錢不是問題，但做個簡單的，也就是嘗試一下而已，也沒有必要非得選那么好的，從使用角度上來看，也沒發現什么問題。
如果沒有配自鎖槳的新手，一定要注意槳葉一定要安裝牢靠（具體標準大家自己網上找吧），否則要是射槳（百度看射槳）了的話，問題就大了……

4、電調輸出并聯問題
線性降壓電調的輸出并聯沒有什么問題，但開關降壓電調的輸出是不能并聯在一起的�。�！

八、視頻

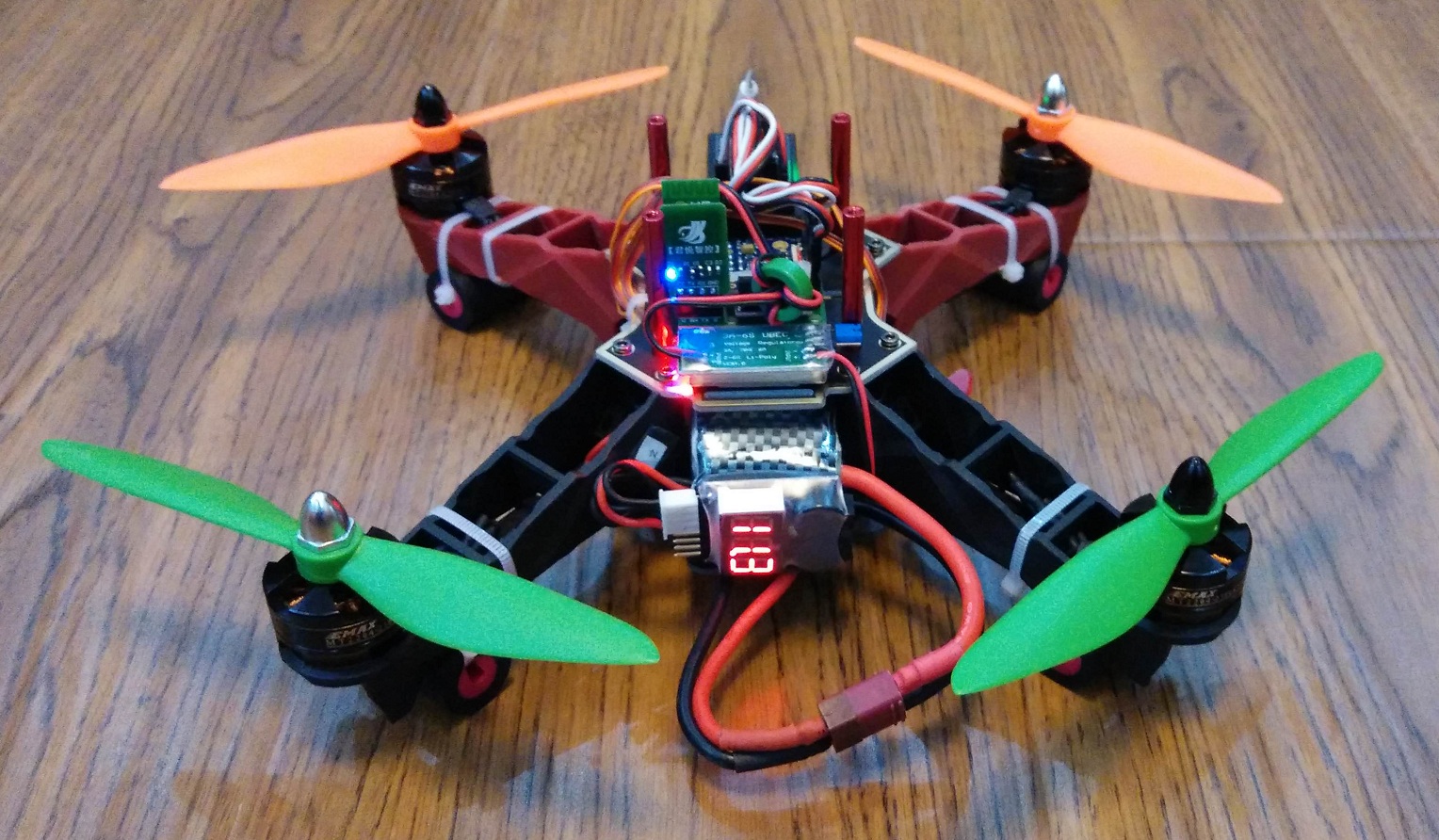

MWC四軸飛行器

ID:113472 · 發表于 2016-4-11 15:35

1、2.4G的接收模塊與主機的連接在 "四、MWC的連接 --> 2、接收機連接" 中給出了；
2、遙控器與接收模塊的資料在 “二、MWC的硬件設計” 的最后有壓縮文件；

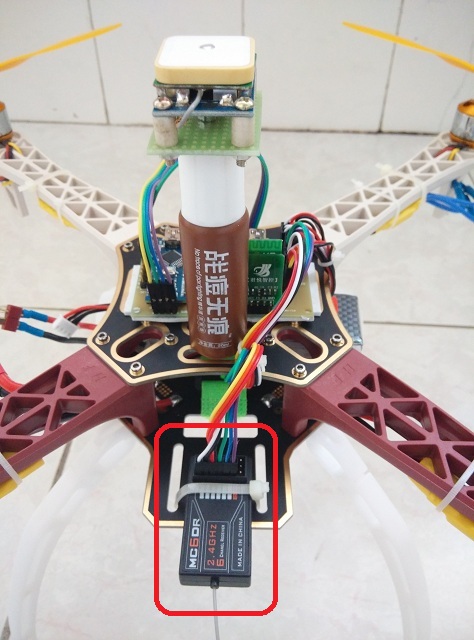

3、下圖中紅色框中是2.4G的接收機模塊。

這里再次給出，如有那里不清楚，請?zhí)岢鰡栴}的細節。

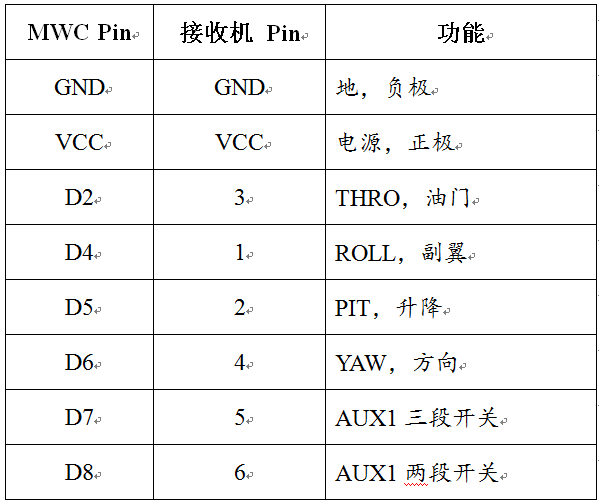

2.4G的接收模塊與主機的連接表‘

MC6遙控器.zip (932.06 KB, 下載次數: 17)

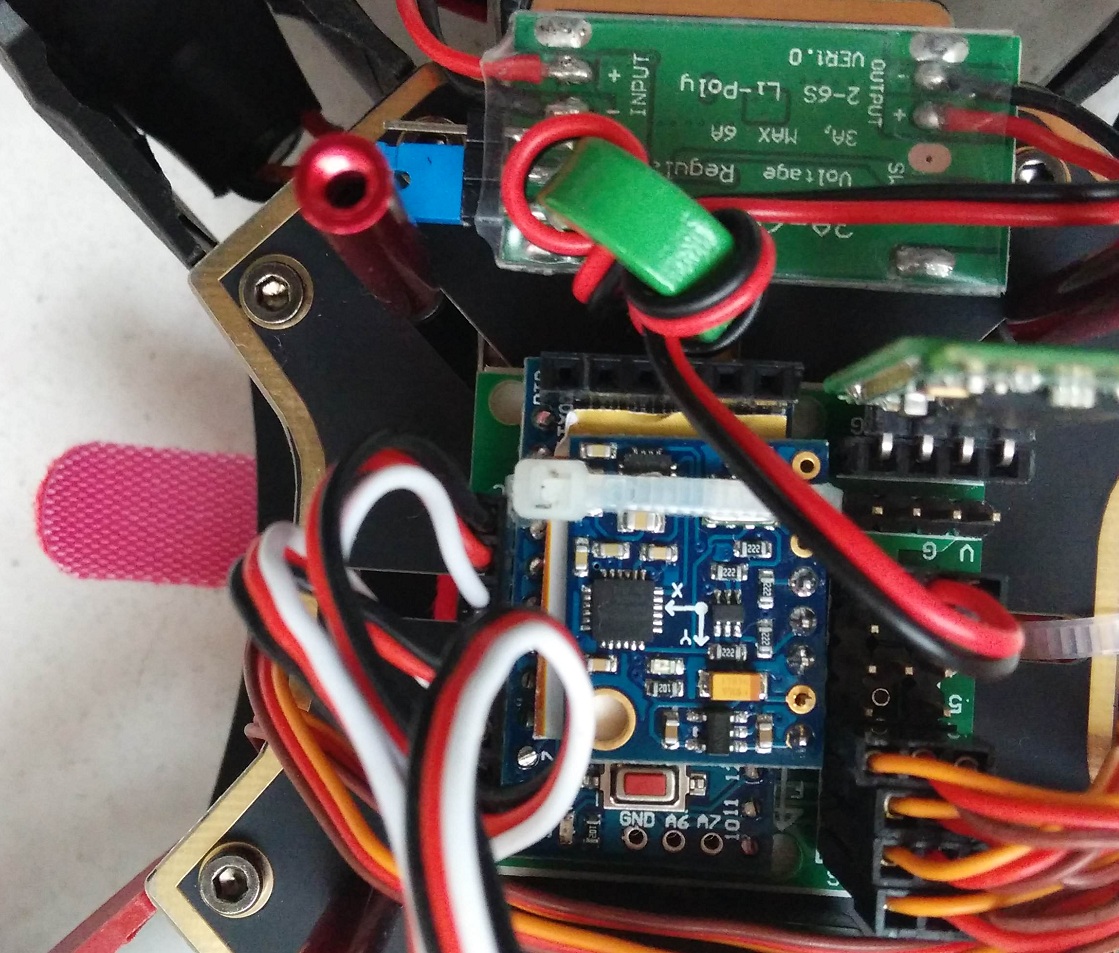

飛控部分，3.5cm x 3.6cm

飛控板 + 擴展板
