對于panel（裸屏面板）來說，需要一些時序型號與RGB信號配合顯示,時序告知panel，這些顏色顯示在panel的什么物理位置。
這些時序叫做TCON. 根據panel自帶的drive ic（比我們V6板子7寸裸屏的source driver ic就是OTA7001）。所需要的TCON信號不同。
------------------------
DE 模式一般需要：DE和clock信號來確定點。比如一個800x480分辨率的panel。理論上，在DE有效信號的時候
（高或底），就有一個800個clock，來確認行中800個點。每個clock有效的時候，讀取一次RGB信號。因為存在
（回掃信號）所以DE是個方波，當視頻在會掃的時候，DE就拉底。DE一個周期，panel就掃描一行。掃描480行后，
又從第一行掃描開始。（這個規律由panel的驅動IC所決定的）。
------------------------
HV模式，需要行同步，和場同步。來表示掃描的行于列。提供多種接口，有利于視頻信號的兼容。
DE= data enable
HV = horizontal vertical
兩種不同的同步方式，現在的大尺寸一般都是DE同步模式
小尺寸的HV同步模式多.
這里面我們再進一步的展開進行說明。
1. HV模式是早期的驅動模式了，現在的液晶屏面板驅動IC基本都是支持HV和DE兩種模式的。
很多已經直接去掉了HV模式，僅支持DE模式，DE模式的好處就是使用比較簡單方便。
2. 像我們的V6配套的裸屏基本都是支持DE模式的。而接口上面是HV和DE都引出來了，
對于支持DE模式的液晶屏，F(xiàn)429可以不接行同步和場同步引腳。針對這個問題，還專門的
進行了測試，將板子的行同步和場同步引腳直接接地或者接3.3V，正常工作，不受影響。
又或者直接不初始化行同步和場同步引腳也是不受影響的。
---------------------------------------------------------------

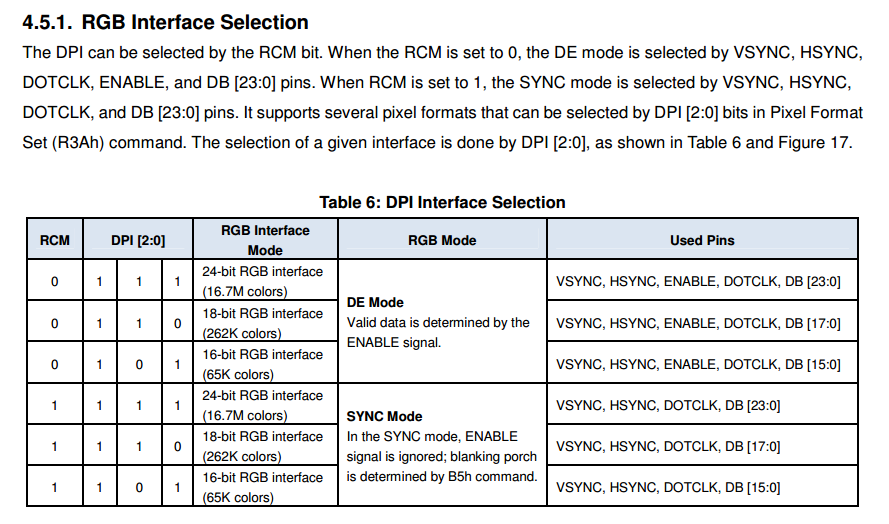

DE模式不全都是方便的，比如ili9488支持的DE模式就麻煩些，還需要使用行同步和場同步引腳的。
|
|
