三極管做開關怎么始終導通？？

ID:137190 · 發表于 2016-8-20 22:31

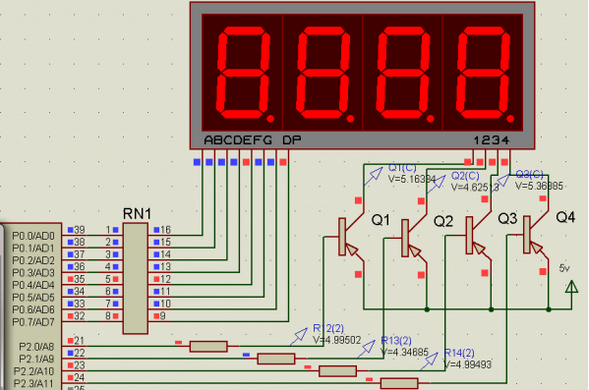

我用三極管做開關驅動共陽極數碼管，怎么三極管一直導通，并且集電極電壓還高于5v了。換了好幾種三極管都這樣。
我試了，如果把三極管換成反向器就能正常運行。

ID:137190 · 發表于 2016-8-20 22:33

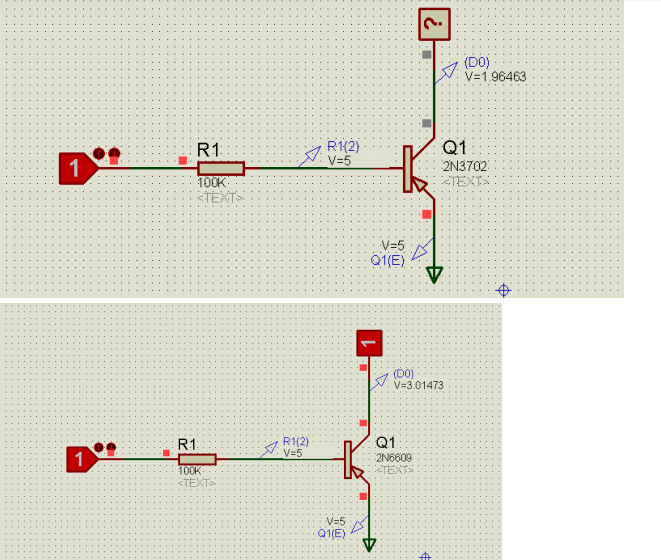

這個可能和你選擇的型號有關，參數不一樣，現象就不一樣。你看下面兩張圖，兩個三極管不同，結果就不同。而且仿真的時候可以看到，高電平時集電極電壓是循序下降到不定狀態，不是直接低電平。

你要確保你的管子工作在放大區，那么你的基極電流值必須小于Vcc/bRc。負責飽和導通只是起到開關作用而非放大狀態，單片機的驅動能力有限，所以不亮是正常的。
看看這個資料：http://www.torrancerestoration.com/bbs/dpj-54771-1.html

proteus仿真的時候，三極管需要一段反應時間。之前我用proteus仿真三極管驅動數碼管的時候，有一段動態掃描顯示程序，仿真一直亂碼。后來想畢竟仿真嘛，要不要三極管驅動無所謂，去掉了三極管就正常了。后來百度了一些資料，有位朋友說：“proteus仿真，三極管需要一段反應時間”，確實有道理。按照我的仿真程序來說，三極管仿真反應延時至少得5ms吧。
說好了的，驅動的是共陽極數碼管，樓主為什么還在電源正極端進行控制呢？！
除去PNP在此能否可靠關斷的問題不說，只要有一路是開通的，數碼管即為得電！
加上關斷不可靠的問題，樓主所說的“始終導通”是必然的。

ID:7485 · 發表于 2016-8-21 11:05

樓主的是低電平導通。

ID:140489 · 發表于 2016-11-8 16:24

在每個三極管的集電極接一個10K的下拉電阻仿真就可以的

ID:74992 · 發表于 2016-11-8 22:20

換三極管加下拉電阻都可以試試。
