AP822自動潤滑泵控制器的維修

[復制鏈接]
跳轉到指定樓層
樓主
ID:144370 發表于 2016-10-30 11:59 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
此機含"MY"型控制器，自動缷荷閥，液位開關等。屬間歇工作泵，工作15秒，間隔5–180分鐘，再工作15秒，如此循環�？刂破鞑捎枚䦃KCMOS工藝制作的可編程定時集成電路CD4541，其內部功能包含振蕩器，可編程16級二分頻器，自動和手動復位電路，計數器，輸出狀態邏輯控制電路等。關鍵腳1，2為矩形波，3為半個梯形波，頻率在二，三百Hz。

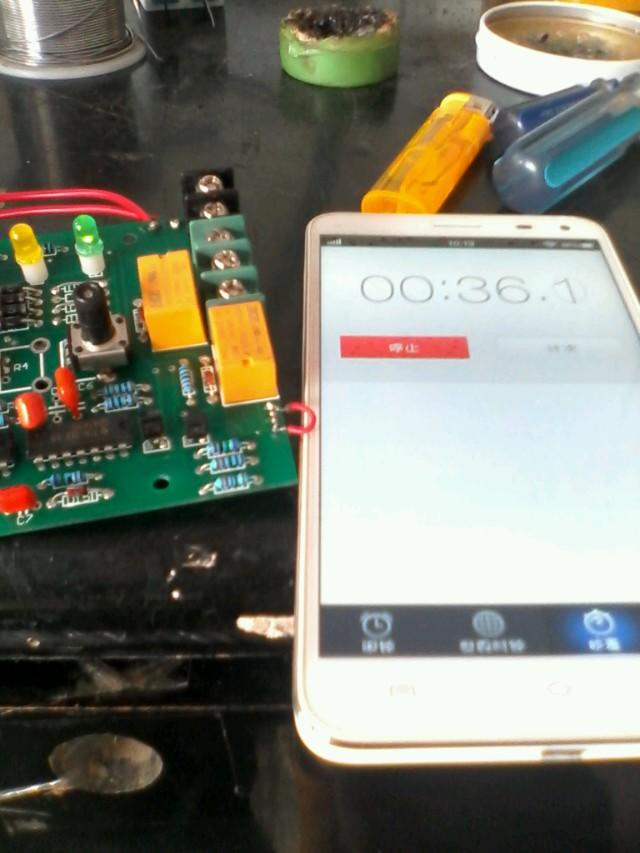

修復后用手機秒表調試定時時間
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩

相關帖子
回復

使用道具 舉報

沙發
ID:144370 發表于 2016-10-30 12:00 | 只看該作者
這個很酷了吧！手機控制工業電氣
