M8v7數控電源PCB lay6文件

ID:146467 · 發表于 2016-11-6 20:27

【共享】M8v7數控電源PCB

測試了下沒什么大問題。共享了pcb，給大家作為參照。

pcb可以直接打樣，但不希望看到以此來牟利的現象。

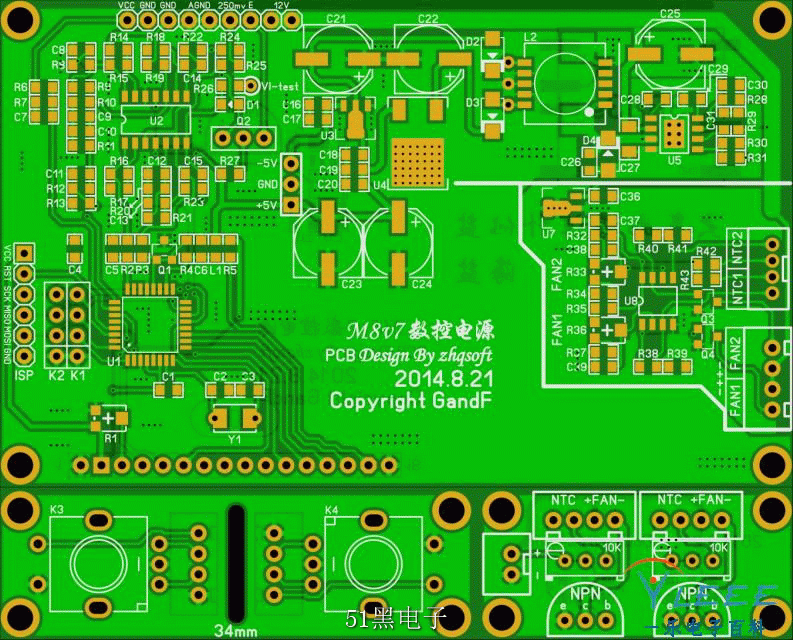

控制板

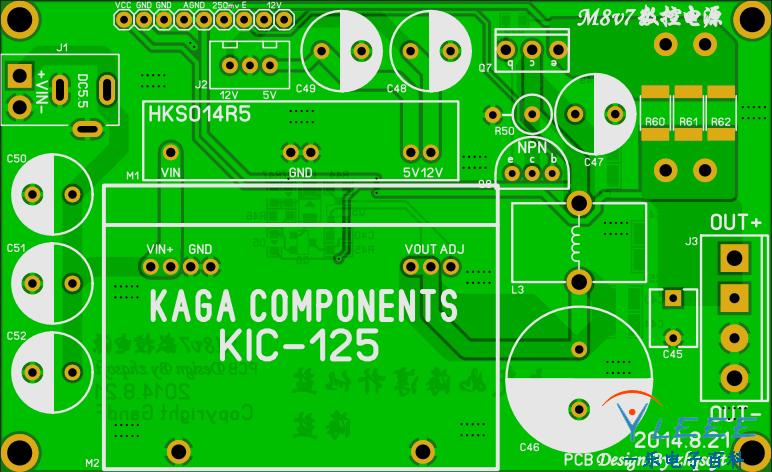

電源板

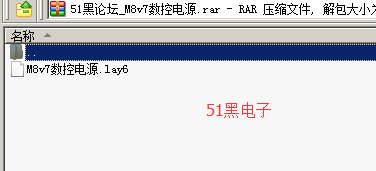

Sprint-Layout 6.0打開:

M8v7數控電源.rar (231.15 KB, 下載次數: 299)

ID:96218 · 發表于 2017-9-1 11:44

東西不錯，不知道電流有多大

ID:378262 · 發表于 2018-8-3 12:41

好東西，請問樓主只要這個板子就可以做電源了嗎？

ID:69829 · 發表于 2018-8-13 14:49

請教樓主，不需要程序嘛？

ID:249545 · 發表于 2018-8-25 10:35

老師你好!感謝提供資料,(我很小心地問)可是,可是愿意聽我說實話嗎?
對于很發燒的電源DIY磚家的我來講,這是資料,卻不敢下載來實踐,原因是沒辦法參考,叫我怎么去弄,如果我是商人的話也不敢買沒有性能,參數,原理的三無產品~

ID:431577 · 發表于 2019-2-22 14:36

收藏了，謝謝！

ID:113936 · 發表于 2019-3-11 19:15

只有PCB，沒有原理圖，也沒有BOM清單。

ID:525080 · 發表于 2019-4-30 13:38

這就是m8v7，gandf的作品，網上有原理圖

ID:53978 · 發表于 2019-6-14 09:04

下來看看謝謝共享

ID:606796 · 發表于 2019-9-3 11:20

收藏了謝謝樓主

ID:40457 · 發表于 2019-9-4 21:21

很好的題材

ID:53978 · 發表于 2019-9-28 21:03

好資料，51黑有你更精彩!!!

ID:609520 · 發表于 2020-1-5 08:15

找了好久終于見到你

ID:609520 · 發表于 2020-1-5 08:36

我上個原理圖吧
我怎么上傳不了呢

ID:62864 · 發表于 2020-1-14 10:13

感謝分享

ID:689425 · 發表于 2020-2-12 17:21

謝謝共享，已下載

ID:609520 · 發表于 2020-6-1 17:24

用什么軟件打開的？

ID:436885 · 發表于 2020-6-12 01:09

lacyli 發表于 2018-8-3 12:41
好東西，請問樓主只要這個板子就可以做電源了嗎？

看了下，還不錯的

ID:128989 · 發表于 2020-6-21 21:50

沒有SCH和軟件嗎

ID:803198 · 發表于 2020-7-15 09:05

能把辛苦制作的PCB發上來共享，贊一個！

ID:609520 · 發表于 2020-12-1 11:43

記得以前下過找不到了重新下載

ID:827412 · 發表于 2021-1-17 07:57

把辛苦制作的PCB發上來共享，贊一個！

ID:128989 · 發表于 2021-1-30 02:53

用什么軟件打開的啊

ID:137526 · 發表于 2021-2-15 17:44

m8v7 這個有沒有源碼分享啊謝謝

ID:38187 · 發表于 2021-2-27 21:22

謝謝分享, 已經下載了.

ID:662060 · 發表于 2021-4-25 02:29

謝謝樓主分享，請問這是V7.11 還是V7.20

ID:678812 · 發表于 2021-5-5 20:22

謝謝已下載

ID:696127 · 發表于 2021-9-8 08:58

只有一個lay6格式的文件

ID:909377 · 發表于 2021-10-25 19:07

這個隔壁論壇很火的二

ID:65369 · 發表于 2021-11-3 18:13

這個要有程序控制的吧

ID:966104 · 發表于 2021-11-7 09:00

沒有程序,光有PBC也沒用

ID:815949 · 發表于 2022-1-12 22:53

沒有原理圖沒有貼片圖（參數），沒有程序，光有個PCB板等于沒用。

ID:582276 · 發表于 2022-10-6 08:56

參考一下各種布線風格
