pcb軟件：protel 99
驅動芯片：8個573，和1個2803，以直插為主，焊接在PCB背面，當貼片使用
PCB尺寸：10x10CM LED間距1CM
備注：修改了第一版本的2803引腳連線的錯誤 原理圖、PCB、程序僅供參考和學習！
視頻：

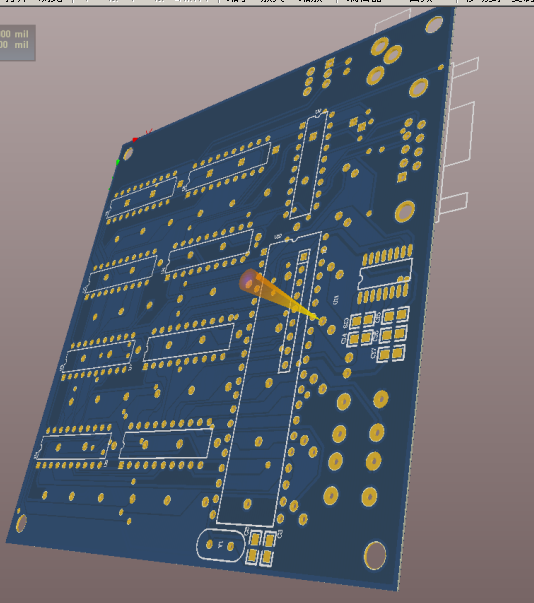

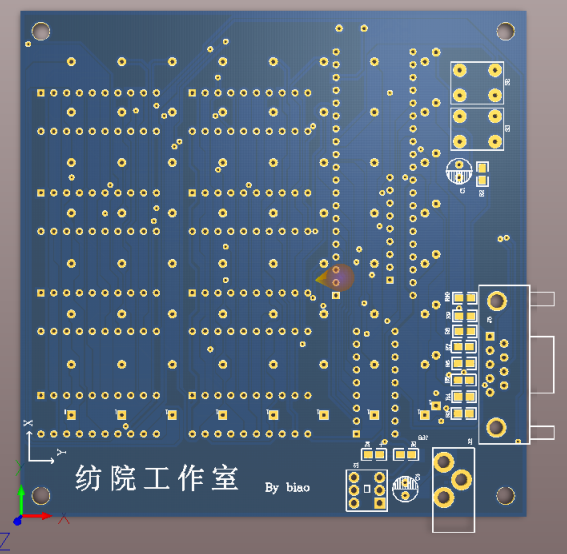

pcb：
下載附件
2017-3-3 03:30 上傳
下載附件
2017-3-3 03:30 上傳

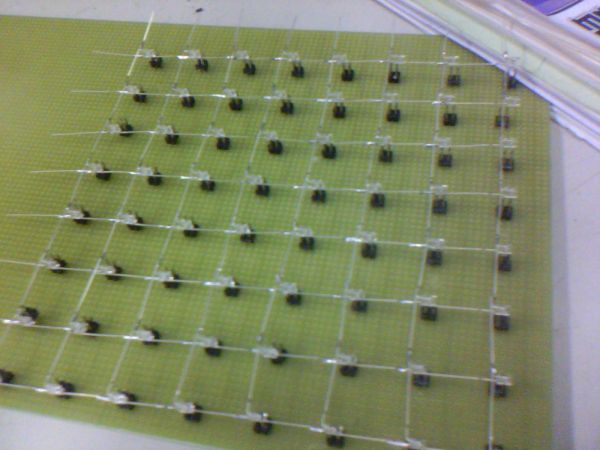

這是我們焊的燈，買了600個，最后只剩下5個，主要是買的錫太差了，不好焊，燒壞了很多。個人建議要做的話要 ...
下載附件
2017-3-3 03:26 上傳
這是固定燈用的
下載附件
2017-3-3 03:26 上傳

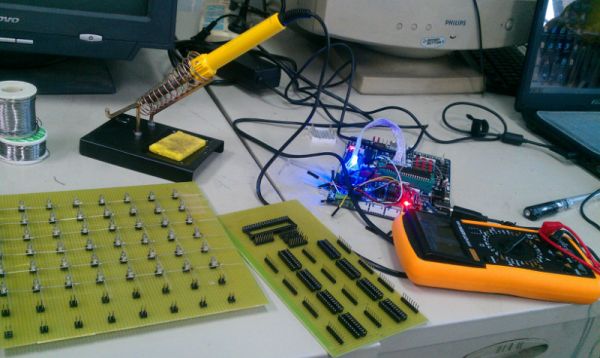

我們是沒焊一排，都是測一遍的，幾乎都有壞的，或者虛焊，即使沒排測，最后還是有一個壞的，不過還好在外面 ...
下載附件
2017-3-3 03:26 上傳

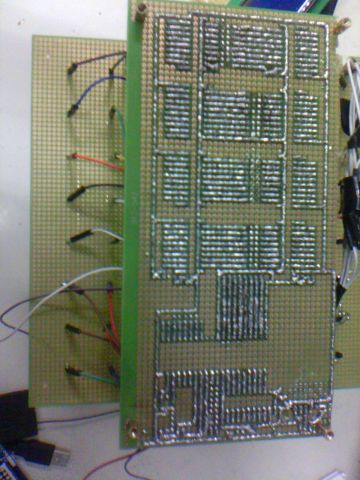

這是電路板，這是第一次自己焊電路板，開始也沒想好，想到一點焊一點
下載附件
2017-3-3 03:26 上傳
下載附件
2017-3-3 03:26 上傳

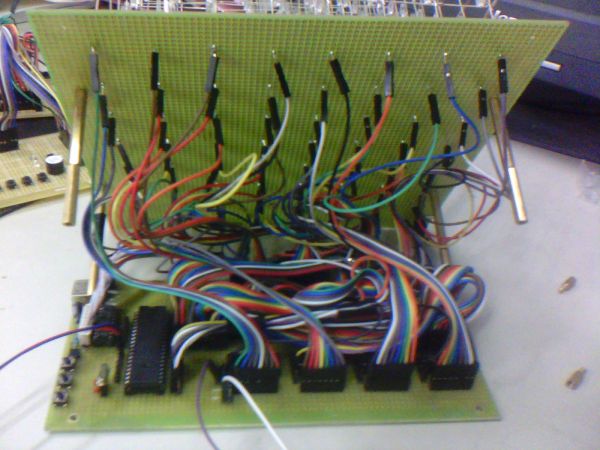

用了好多杜邦線
下載附件
2017-3-3 03:26 上傳

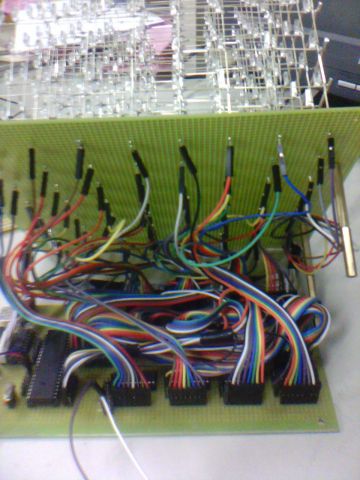

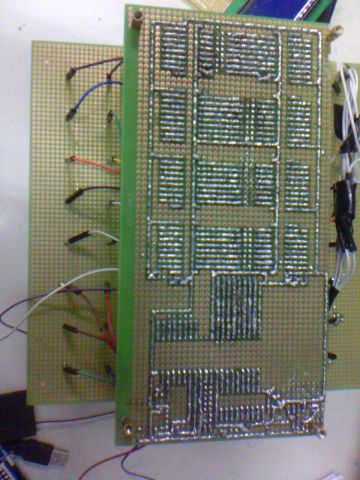

我是分兩層的
下載附件
2017-3-3 03:26 上傳
下載附件
2017-3-3 03:26 上傳

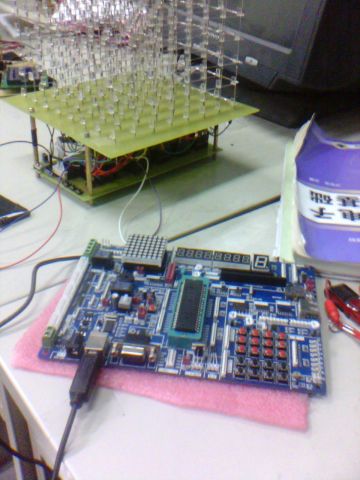

下程序用開發板下的
下載附件
2017-3-3 03:26 上傳

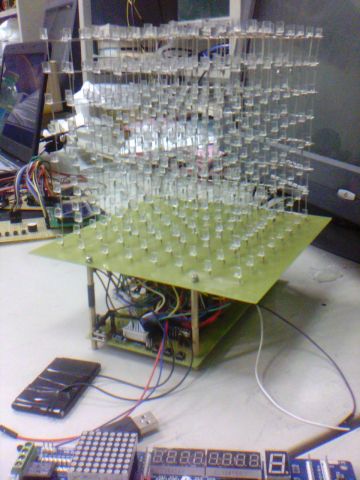

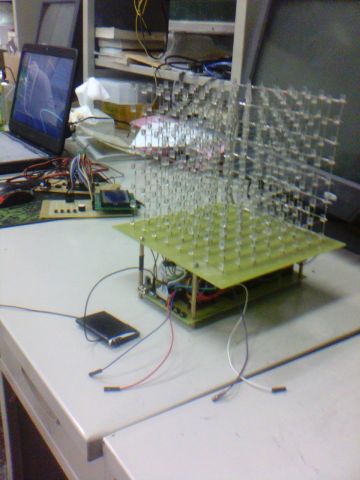

這是做完的效果，，我后來用廢手機電馳供電
下載附件
2017-3-3 03:26 上傳

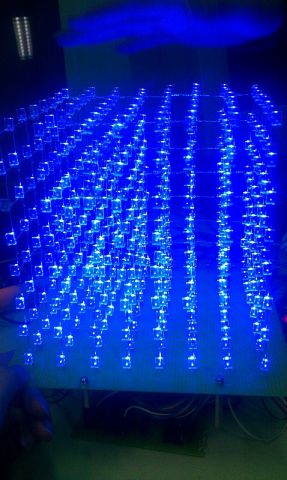

全亮的效果
下載附件
2017-3-3 03:26 上傳
下載附件
2017-3-3 03:22 上傳
下載附件
2017-3-3 03:22 上傳

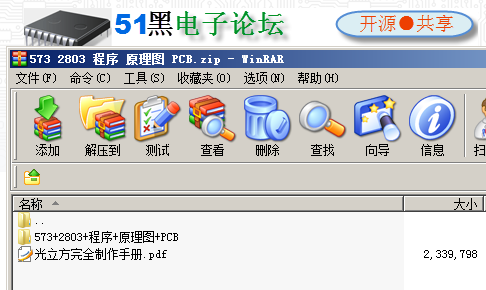

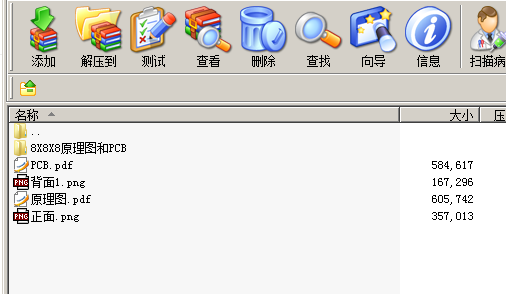

光立方全部資料下載里面包含光立方完全制作手冊和源碼等：
573 2803 程序 原理圖 PCB.zip
(3.97 MB, 下載次數: 43)
2017-3-3 03:23 上傳
點擊文件名下載附件
