max232是一種把電腦的串行口rs232信號電平(-10 ,+10v)轉換為單片機所用到的TTL信號點平(0 ,+5)的芯片,這個芯片的價格比較貴大約要6元,下面我來介紹一下max232引腳圖以及max232和電腦串口的連接電路,RS232引腳定義?聪旅娴膱D。


        max232引腳圖

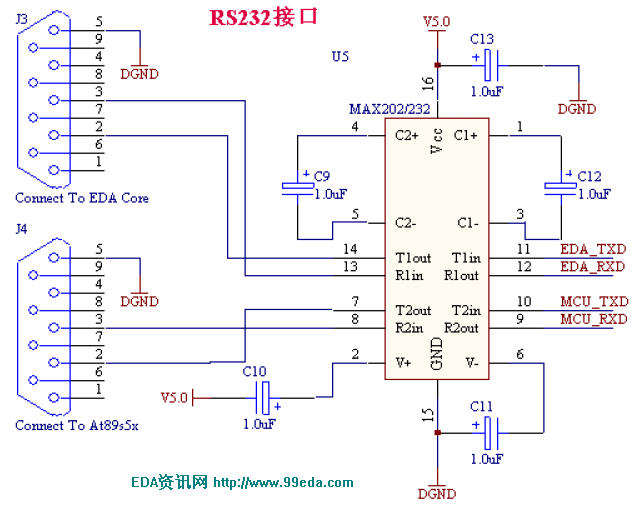

                  max232電路


                  RS232引腳定義
引腳 定義 符號
1 載波檢測           DCD
2 接收數據           RXD
3 發送數據           TXD
4 數據終端準備好  DTR
5 信號地              SG
6 數據準備好        DSR
7 請求發送           RTS
8 清除發送           CTS
9 振鈴提示           RI

希望上面的資料對你有用。
