LM358是常用的雙運放,這里我們介紹一下他的一些資料以及簡單電路應用等,有什么問題請去電子論壇.
簡介:
LM358里面包括有兩個高增益、獨立的、內部頻率補償?shù)碾p運放，適用于電壓范圍很寬的單電源，而且也適用于雙電源工作方式，它的應用范圍包括傳感放大器、直流增益模塊和其他所有可用單電源供電的使用運放的地方使用。

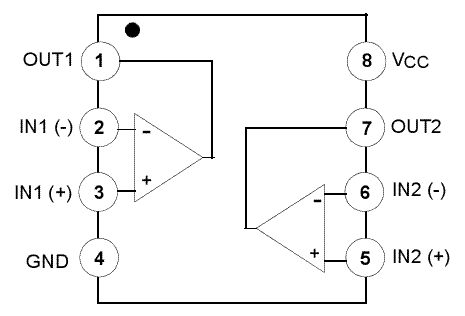

lm358引腳圖及引腳功能
LM358封裝有塑封8引線雙列直插式和貼片式兩種。
LM358的特點:
. 內部頻率補償
. 低輸入偏流
. 低輸入失調電壓和失調電流
. 共模輸入電壓范圍寬，包括接地
. 差模輸入電壓范圍寬，等于電源電壓范圍
. 直流電壓增益高(約100dB)
. 單位增益頻帶寬(約1MHz)
. 電源電壓范圍寬：?jiǎn)坞娫?3—30V)；
. 雙電源(±1.5 一±15V)
. 低功耗電流，適合于電池供電
. 輸出電壓擺幅大(0 至Vcc-1.5V)
lm358 pdf資料：
下載LM358 pdf資料
下載LM358中文資料

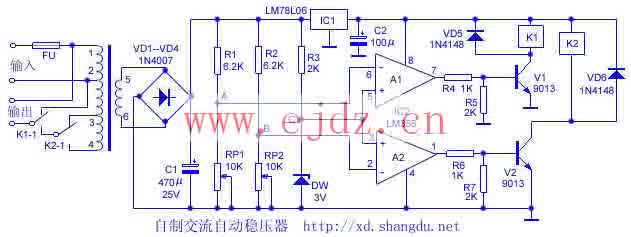

lm358穩壓電路制作
電路原理：本穩壓器的核心器件采用LM358。電路原理如下圖所示。它主要由供電、基準電壓、電壓取樣比較等組成。
lm358穩壓電路應用
市電從變壓器的1、2頭輸入，3、4頭為自耦調壓抽頭，5、6頭為控制電路的電源及取樣抽頭。市電電壓正常時，因C點電壓始終為3V（即R1降壓DW穩壓所得），A、B點均大于3V，故A1、A2（lm358芯片）輸出低電平；當市電電壓下降時，5、6頭的電壓也隨之下降，A點電壓也跟著下降，當A點電壓下降到低于3V時，A1輸出高電平，使三極管V1飽和導通，繼電器K1吸合，將調壓器輸出調于1、3頭；當市電電壓繼續下降時，同理B點電壓低于3V時，（VA 反之，如果電壓升高時，B點電壓也隨之升高，當B點電壓高于3V時，A2輸出低電平，V2截止，H2釋放，輸出端調至1、3頭；當市電電壓繼續升高時，A點電壓高于3V，A1輸出低電平，V1截止，K1釋放，輸出端調至1、2頭。A1、A2為運放，在這里作電壓比較器用；IC1為三端穩壓塊，它為運放及繼電器提供供電電源；VD5、VD6為保護二極管。
lm358紅外探測報警器制作
該報警器的核心部件采用LM358，他能探測人體發出的紅外線，當人進入報警器的監視區域內，即可發出報警聲， 適用于家庭、辦公室、倉庫、實驗室等比較重要場合防盜報警。

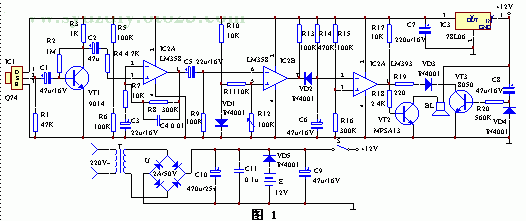

電路原理如下：
LM358應用電路
由紅外線傳感器、信號放大電路、電壓比較器、延時電路和音響報警電路等組成。紅外線探測傳感器IC1 探測到前方人體輻射出的紅外線信號時，由IC1 的②引腳輸出微弱的電信號，經三極管VT1 等組成第一級放大電路放大，
再通過C2 輸入到運放IC2 （lm358）中進行高增益、低噪聲放大，此時由IC2①引腳輸出的信號已足夠強。IC3 （lm358）作電壓比較器，它
的第⑤引腳由R10、VD1 提供基準電壓，當IC2①引腳輸出的信號電壓到達IC3 的⑥引腳時， 兩個輸入端的電壓進行比較，此時IC3
的⑦引腳由原來的高電平變?yōu)榈碗娖�。IC4（lm358） 為報警延時電路，R14 和C6 組成延時電路，其時間約為1 分鐘。當IC3 的⑦引腳變?yōu)?br />
低電平時，C6 通過VD2 放電，此時IC4 的②引腳變?yōu)榈碗娖剑?它與IC4 的③引腳基準電壓進行比較，當它低于其基準電壓時，
IC4 的①引腳變?yōu)楦唠娖�，VT2 導通，訊響器BL 通電發出報警聲。人體的紅外線信號消失后，IC3 的⑦引腳又恢復高電平輸出，
此時VD2 截止。由于C6 兩端的電壓不能突變，故通過R14 向C6 緩慢充電，當C6 兩端的電壓高于其基準電壓時，IC4 的①
引腳才變?yōu)榈碗娖�，時間約為1 分鐘，即持續1 分鐘報警。
這是一個典型的lm358應用電路，希望大家在此器件運用中，舉一反3，發掘出更多有用的電路來。
由VT3、R20 、C8 組成開機延時電路，時間也約為1 分鐘， 它的設置主要是防止使用者開機后立即報警，好讓使用者有足夠的時間離開監視現場，同時可防止停電后又來電時產生誤報。
元件選擇與電路制作
元器件清單:
編號名稱 型號 數量 編號 名稱型號 數量
R1 電阻 47K 1 C10 電解電容470u/25V 1
R2 電阻 1M 1 C11 滌綸電容0.1u 1
R3 電阻 1K 1 VD1－VD5 整流二極管IN4001 5
R4 電阻 4.7K 1 U 全橋2A/50V 1
R5 R6 R9 R12 R13 R15 電阻100K (R12 為線性微調電阻) 6 VT1 晶體三極管9014 1
R7 R10 R11 R17 電阻10K 4 VT2 晶體三極管MPSA13 0.5A 30V 1
R8、R16 電阻300K 2 VT3 晶體三極管8050 1
R14 電阻470K 1 IC1 紅外線傳感器Q74 1
R18 電阻2.4K 1 IC2 運放LM358 1
R19 電阻220Ω 1 IC3 比較器LM393 1
R20 電阻560K 1 IC4 三端穩壓器78L06 1
C1 C2 C6 C8 C9 電解電容47u/16V (C2 、C5 用鉭電解）5 BL 電磁訊響器U=12V 1
C3 C5 電解電容22u/16V 2 T 電源變壓器12V 5W 1
C4 滌綸電容0.01u 1 S 鈕子開關1
C7 電解電容220u/16V 1
本機靜態工作電流約10mA，接通電源約1 分鐘后進入守候狀態，只要有人進入監視區便會報警，人離開后約1 分鐘停止報警。如果將訊響器改為繼電器驅動其它裝置即作為其它控制用。
安裝無誤，接上電源進行調試，讓一個人在探測器前方7－10m 處走動，調整電路中的R12 ，使訊響器報警即可。其它部分只要元器件質量良好且焊接無誤，幾乎不用調試即可正常工作。
看了以上的一些電路，你應該對lm358應用有了大致的了解了吧。
