74ls164引腳圖

作者:huqin   來源:本站原創   點擊數:…  更新時間：2007年07月24日   【字體：大 中 小】

74ls164是一個串入并出的8位移位寄存器，他常用于單片機系統中，下面結束一下這個元件的基本知識．


  74ls164引腳圖

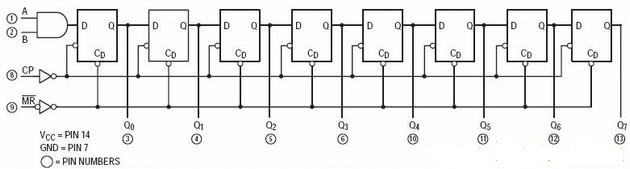

                           74LS164內部功能圖

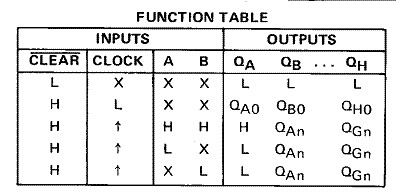

                    74LS164真值表



  • 串行輸入帶鎖存
  • 時鐘輸入,串行輸入帶緩沖
  • 異步清除
  • 最高時鐘頻率可高達36Mhz
  • 功耗：10mW/bit
  • 74系列工作溫度： 0°C to 70°C
  • Vcc最高電壓：7V
  • 輸入最高電壓：7V
  • 最大輸出驅動能力：
    • 高電平：－0.4mA
    • 低電平：8mA

    •
