CD4069引腳圖與內部結構

   CD4069芯片是在數字電路和單片機系統中常用的 六反相器，他的結構比較簡單，一共有六路反相器，一共有16個引腳，主要的參數見下圖：

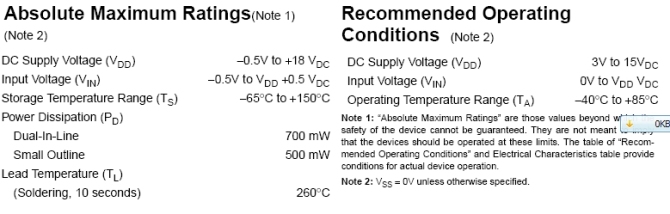

    CD4069芯片的參數

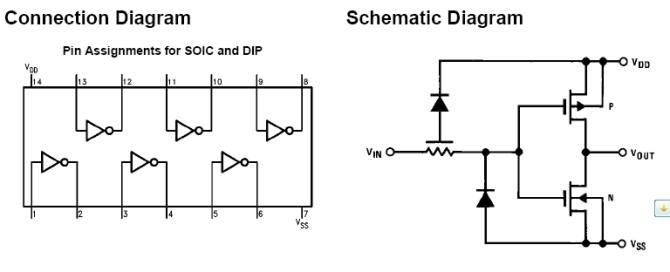

每一路反相器的的內部結構如下圖的右邊所示：

    CD4069引腳圖與內部結構圖
