OP07是高精度低失調電壓的精密運放集成電路,用于微弱信號的放大,如果使用雙電源.能達到最好的放大效果下面介紹一下他的引腳圖資料。

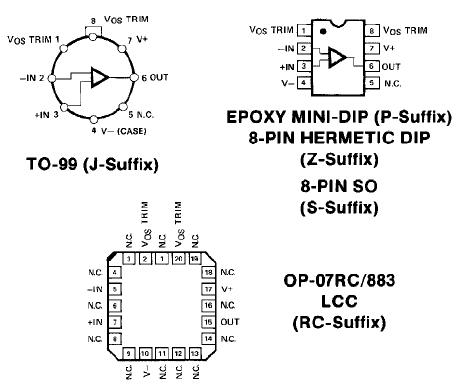

op07管腳圖
OP07 pdf 中文資料下載：http://www.alldatasheet.com/view.jsp?Searchword=OP07
op07介紹
1) 低的輸入噪聲電壓幅度—0.35 μVP-P (0.1Hz ～ 10Hz)
2) 極低的輸入失調電壓—10 μV
3) 極低的輸入失調電壓溫漂—0.2 μV/ ℃
4) 具有長期的穩定性—0.2 μV/MO
5) 低的輸入偏置電流—± 1nA
6) 高的共模抑制比—126dB
7) 寬的共模輸入電壓范圍—±14V
8) 寬的電源電壓范圍—± 3V ～± 22V
9) 可替代725、108A、741、AD510 等電路

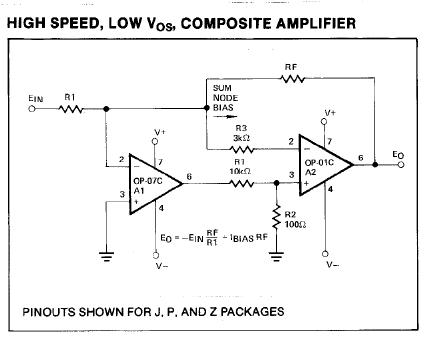

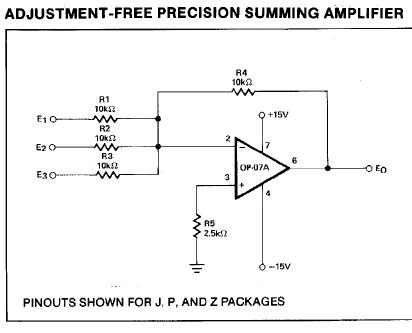

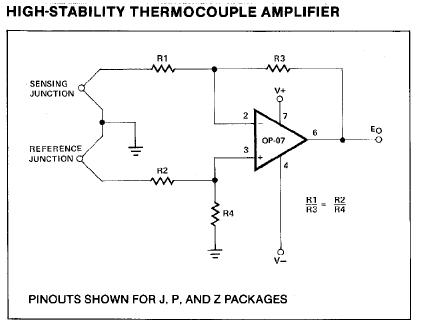

下面是一些OP07放大電路的應用，供大家查閱。

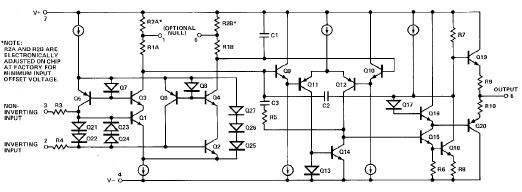

OP07內部電路
OP07應用介紹

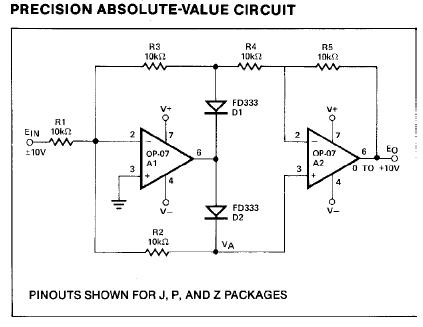

TD07高精度運放具有極低的輸入失調電壓，極低的失調電壓溫漂，非常低的輸入噪聲電壓幅度及長期穩定等特點。廣泛應用于穩定積分、比較器，密絕對值電路、及微弱信號的精確放大(http://www.torrancerestoration.com中有詳細介紹)，尤其適應于宇航、軍工的應用�？珊蛈A741,uA709,LM301,LM308, LF356,OP07，op37,max427這些運放來直接代換。
