cd4013真值表管腳功能電路圖

CD4013是雙D觸發器芯片，在數字電路中常用來進行鎖存數據, 組成分頻電路等，這里介紹一下cd4013管腳功能和電路圖等資料，見下圖：

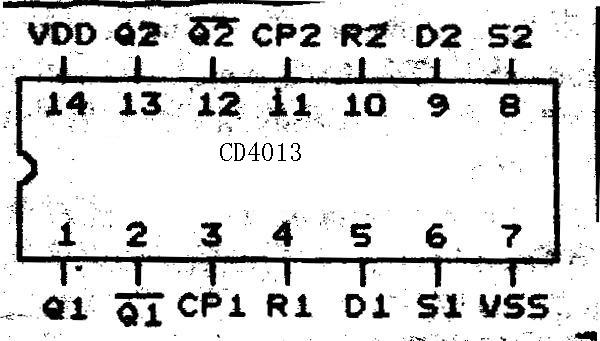

 CD4013管腳圖

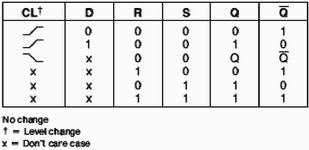

cd4013真值表

CD4013雙D觸發器
14-VDD;13-Q2; 12-Q2非;11-CP2;10-R2;9-D2;8-S2
1-Q1 ; 2-Q1非;3-CP1; 4-R1; 5-D1; 6-S1;7Vss
