lm324應用電路

lm324是通用型低功耗集成四運放，下面介紹lm324的各種應用電路：

1.LM324應用電路

LM324運算放大器典型應用電路

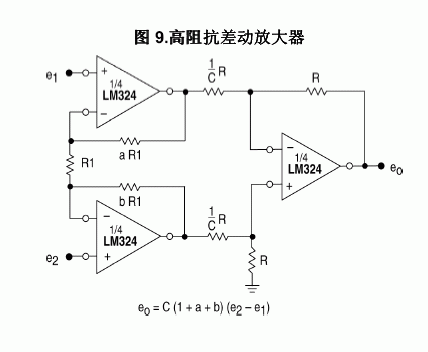

2.LM324高阻抗差動放大器電路圖

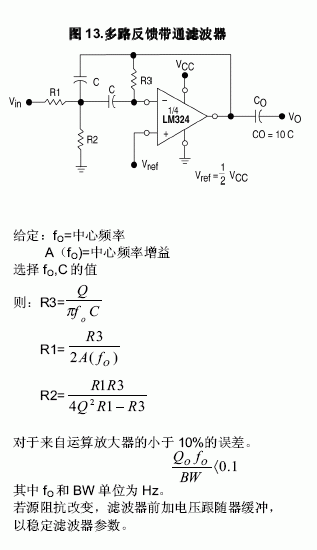

3.LM324多路反饋帶通濾波器電路圖

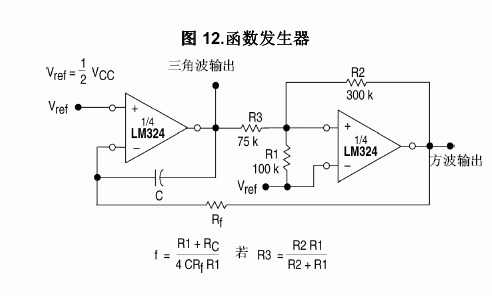

4.LM324函數發生器電路圖

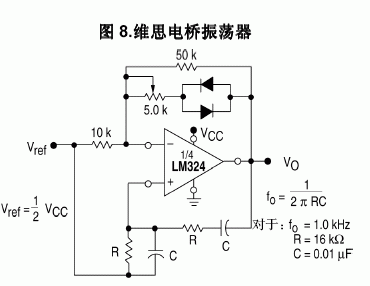

5.LM324維思電橋振蕩器電路圖

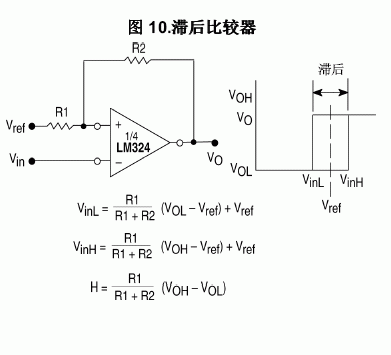

6.LM324滯后比較器電路圖

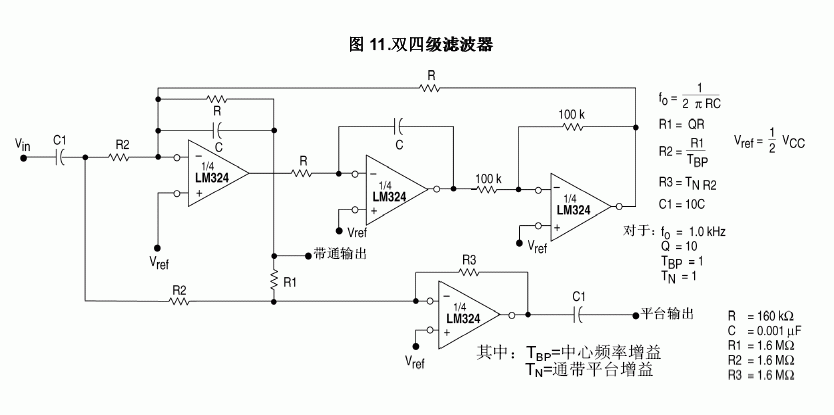

7.LM324雙四級濾波器
