KEIL 3 軟件仿真 GPIO 波形輸出

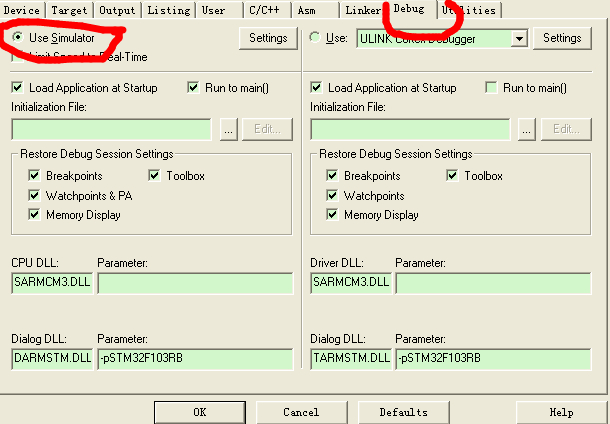

程序編譯成功后，先在options for target'

'

里面debug下面選擇use simulator,

然后進入軟件調(diào)試模式

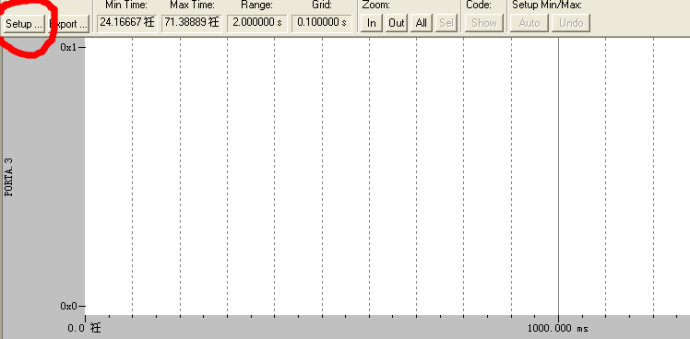

,然后選擇 logic analyzer window.

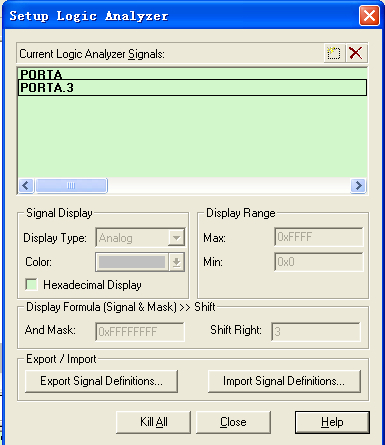

在左上角setup打開后的界面加入你想要仿真波形的gpio口，

比如GPIOA.7就輸入PORTA.7.然后選擇close。

選擇RUN，就可以仿真出波形了。
