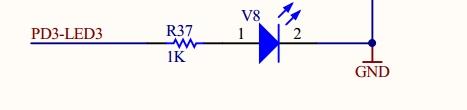

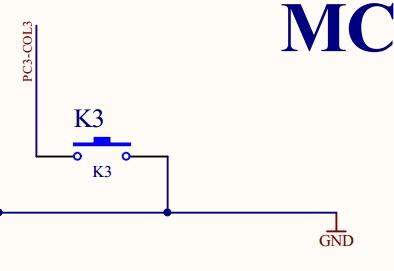

原理圖：
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "usart.h"
#include "wdg.h"
//STM32開發板實驗6
//獨立看門狗實驗
int main(void)
{
delay_init(); //延時函數初始化
NVIC_Configuration(); //設置NVIC中斷分組2:2位搶占優先級，2位響應優先級
// uart_init(9600); //串口初始化為9600
LED_Init(); //初始化與LED連接的硬件接口
KEY_Init(); //按鍵初始化
delay_ms(500); //讓人看得到滅
IWDG_Init(4,625); //與分頻數為64,重載值為625,溢出時間為1s
LED0=1; //點亮LED0
while(1)
{
if(KEY_Scan(0)==KEY_UP)
{
IWDG_Feed();//如果WK_UP按下,則喂狗
}
delay_ms(10);
};
}
重點分析 ：IWDG_Init(4,625);
喂狗程序 ：IWDG_ReloadCounter();
重點分析 ：IWDG_Init(4,625);
void IWDG_Init(u8 prer,u16 rlr)
{
IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable); //使能對寄存器IWDG_PR和IWDG_RLR的寫操作
IWDG_SetPrescaler(prer); //設置IWDG預分頻值:設置IWDG預分頻值為64
IWDG_SetReload(rlr); //設置IWDG重裝載值
IWDG_ReloadCounter(); //按照IWDG重裝載寄存器的值重裝載IWDG計數器
IWDG_Enable(); //使能IWDG
} 喂狗程序 ：IWDG_ReloadCounter();
