library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity stm32_cpld is
port(
cpld_cs:in std_logic;--cpld片選信號，硬件連接：通過SN74LVC4245與STM32的FSMC總線的 --FSMC_NE1(PD7)連接
rd:in std_logic; --讀控制信號
wr:in std_logic;--寫控制信號
cpld_rest:in std_logic;--復位信號
m_dir1:out std_logic;--控制U6（SN74LVC4245芯片）
m_dir2:out std_logic;--控制U7（SN74LVC4245芯片）
data_out:out std_logic_vector(7 downto 0) --8位數據輸出
);
end stm32_cpld;
architecture behav of stm32_cpld is
signal data_buf:std_logic_vector(7 downto 0);
signal data_outctl:std_logic;
begin
m_dir1 <= '0';--控制SN74LVC4245，DIR=0,信號流向：B->A
m_dir2 <= '1';--控制SN74LVC4245，DIR=1,信號流向：A->B
data_outctl <= (not cpld_cs) and (not rd) and wr;--判斷讀時序
data_out <= data_buf when(data_outctl='1') else "00000000";--如果是讀時序則輸出數據到FSMC總線
process(cpld_rest)
begin
if(cpld_rest = '0') then
data_buf <= x"18";--x代表16進制數，如果復位鍵按下，則輸出緩沖的數據為0x18
else
data_buf <= x"58";
end if;
end process;
end architecture behav;
//----------------------------------------------------------------

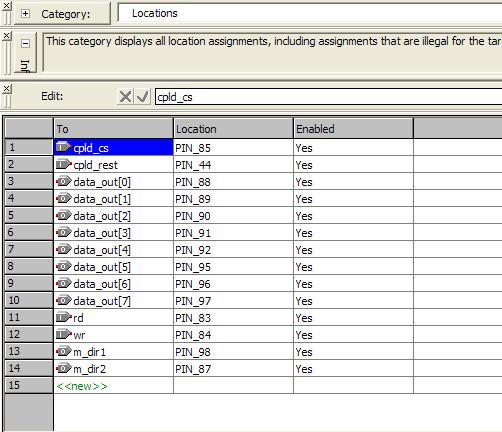

#define LCD_DATA_ADD *((vu16 *)0X60000000) //數據讀寫地址
#define ReadData() (LCD_DATA_ADD) //數據讀取
//----------------------------------------------------------------
void fsmc_init(void);
void delay_ms(unsigned int Counter);
unsigned short readdata=0;//16位
//----------------------------------------------------------------
int main(void)
{
fsmc_init();
while(1)
{
readdata=ReadData();
delay_ms(2000);
}
}
void fsmc_init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
FSMC_NORSRAMInitTypeDef FSMC_NORSRAMInitStructure;
FSMC_NORSRAMTimingInitTypeDef p;
//設置PD口PD 0,1,4,5,7,8,9,10,11,12,14,15為FSMC模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_8 | GPIO_Pin_9 |GPIO_Pin_4 |GPIO_Pin_5|
GPIO_Pin_10 |GPIO_Pin_11 | GPIO_Pin_12 | GPIO_Pin_14 | GPIO_Pin_15 | GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOD, &GPIO_InitStructure);
//設置PE口PE 7,8,9,10,11,12,13,14,15為FSMC模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 |
GPIO_Pin_11 | GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 |
GPIO_Pin_15;
GPIO_Init(GPIOE, &GPIO_InitStructure);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_FSMC, ENABLE); //使能FSMC時鐘
p.FSMC_AddressSetupTime = 1;//地址建立時間，單位AHB時鐘周期
p.FSMC_AddressHoldTime = 0; //地址保持時間，單位AHB時鐘周期
p.FSMC_DataSetupTime = 2; //數據建立時間，單位AHB時鐘周期
//一次讀操作之后在總線上的延遲(僅適用于總線復用模式的NOR閃存操作)，
p.FSMC_BusTurnAroundDuration = 0;
p.FSMC_CLKDivision = 0;//CLK時鐘輸出信號的周期，以HCLK周期數表示，本書不用該時鐘
//用于同步成組模式的NOR閃存，定義在讀取第一個數據之前等待的存儲器周期數目
p.FSMC_DataLatency = 0;
p.FSMC_AccessMode = FSMC_AccessMode_B; //訪問模式B，
FSMC_NORSRAMInitStructure.FSMC_Bank = FSMC_Bank1_NORSRAM1; //指定的FSMC塊1
//地址和數據不復用
FSMC_NORSRAMInitStructure.FSMC_DataAddressMux = FSMC_DataAddressMux_Disable;
//存儲器類型為SRAM
FSMC_NORSRAMInitStructure.FSMC_MemoryType = FSMC_MemoryType_SRAM;
//數據寬度16位
FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b;
//成組訪問禁止
FSMC_NORSRAMInitStructure.FSMC_BurstAccessMode = FSMC_BurstAccessMode_Disable;
//等待信號低有效
FSMC_NORSRAMInitStructure.FSMC_WaitSignalPolarity = FSMC_WaitSignalPolarity_Low;
FSMC_NORSRAMInitStructure.FSMC_WrapMode = FSMC_WrapMode_Disable;
//決定控制器是否支持把非對齊的AHB成組操作分割成2次線性操作，僅在存儲器的成組模式下有效
FSMC_NORSRAMInitStructure.FSMC_WaitSignalActive = FSMC_WaitSignalActive_BeforeWaitState;
//在成組模式時，在等待狀態之前的一個時鐘周期產生NWAIT信號
FSMC_NORSRAMInitStructure.FSMC_WriteOperation = FSMC_WriteOperation_Enable; //寫操作允許
FSMC_NORSRAMInitStructure.FSMC_WaitSignal = FSMC_WaitSignal_Disable; //不使用等待信號
//不使用擴展模式
FSMC_NORSRAMInitStructure.FSMC_ExtendedMode = FSMC_ExtendedMode_Disable;
//成組操作時，禁止插入等待狀態
FSMC_NORSRAMInitStructure.FSMC_WriteBurst = FSMC_WriteBurst_Disable;
FSMC_NORSRAMInitStructure.FSMC_ReadWriteTimingStruct = &p; //設置讀時序配置指針
FSMC_NORSRAMInitStructure.FSMC_WriteTimingStruct = &p;//設置寫時序配置指針
FSMC_NORSRAMInit(&FSMC_NORSRAMInitStructure); //FSMC初始化
FSMC_NORSRAMCmd(FSMC_Bank1_NORSRAM1, ENABLE); //使能FSMC讀寫操作
}
//==============================================================================
//Subroutine: Delay1ms
//==============================================================================
void delay_ms(unsigned int Counter)
{
unsigned int i;
for(; Counter !=0; Counter--)
{
i = 10301;
while(i--);
}
}
說明：stm32初始化FSMC時設置了16位數據格式，但是我cpld只提供8位數據格式，所以接線時可以將cpld的數據線對應接到stm32的fsmc數據總線的低8位，因此在stm32處理從fsmc數據總線讀取的數據時只需保留低8位，高8位數據忽略即可，比如readdata & 0x00ff。FSMC總線的編址也要注意，之前有一篇博客對此有所闡述。
實驗現象：stm32采用在線調試，將readdata添加到觀察窗口，查看它的值，可以看到，當cpld開發板的復位鍵未按下時，readata=0x0058，當長按cpld復位鍵時readata=0x0018，按鍵彈起之后readata=0x0058。
