指紋密碼鎖原理圖里面有好幾個元器件不知道叫什么也找不到

  [復制鏈接]
跳轉到指定樓層
樓主
10黑幣
要做一個指紋密碼鎖的仿真,現在原理圖里面有好幾個元器件不知道叫什么也找不到。哪位大佬給說一下!!��!

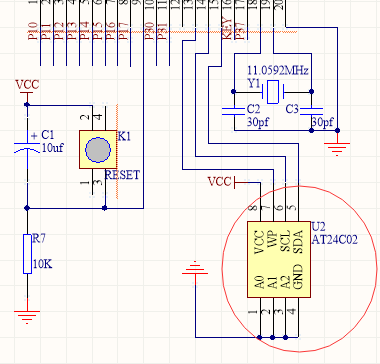

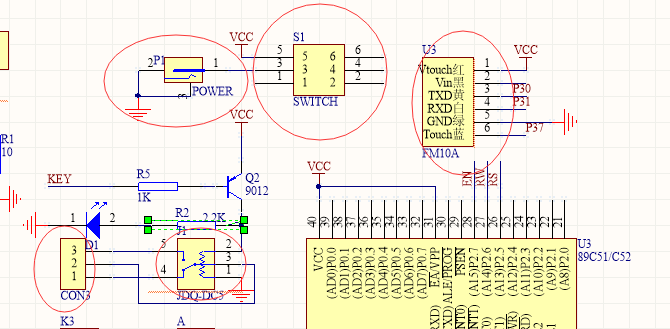

下面是部分原理圖








分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩

相關帖子

回復

使用道具 舉報

沙發
ID:320306 發表于 2018-7-10 08:42 | 只看該作者
大哥,你拿著AD的圖,到protues里面完全對照找是比較困難,指紋鎖沒見過這種仿真,可以用密碼鎖代替的�。。。。。。�!
回復

使用道具 舉報

板凳
ID:99130 發表于 2018-7-10 11:36 | 只看該作者
AT24C02是一個存儲器,POWER是電源端子,JDQ-DC5是直流5v繼電器,CON3接線端子(接插件),SWITCH應該是開關或者按鍵,F(xiàn)M10A應該是指紋模塊
回復

使用道具 舉報

地板
ID:347125 發表于 2018-7-10 14:28 | 只看該作者
越快樂越墮落 發表于 2018-7-10 11:36
AT24C02是一個存儲器,POWER是電源端子,JDQ-DC5是直流5v繼電器,CON3接線端子(接插件),SWITCH應該是開 ...

謝謝大佬
回復

使用道具 舉報

5#
ID:720788 發表于 2020-4-2 10:44 | 只看該作者
老哥你這個仿真圖還有嗎?跪求
回復

使用道具 舉報

6#
ID:10947 發表于 2020-4-2 13:42 | 只看該作者
U2是存儲芯片,P1是電源插座,CON3是接插件,S1感覺是電源模塊,J1是繼電器,U3感覺是指紋模塊。
回復

使用道具 舉報

7#
ID:362692 發表于 2020-4-2 16:06 來自觸屏版 | 只看該作者
24c02:  存儲芯片
回復

使用道具 舉報

8#
ID:362692 發表于 2020-4-2 16:08 來自觸屏版 | 只看該作者
switch  :開關             power :DC交流電5V接口                  con3:接線端子        JDQ:  繼電器
回復

使用道具 舉報

9#
ID:721090 發表于 2020-4-2 16:59 | 只看該作者
AT24C02是IIC協議的eeprom,沒記錯的話容量是128字節,POWER是電源輸入端口,JDQ-DC5是5v繼電器,CON3是繼電器輸出端子,應該是控制鎖芯的,SWITCH是4*1撥碼開關,F(xiàn)M10A是指紋模塊,仿真的時候可以把指紋模塊用一個開關來代替,只輸出指紋正確時的開關量即可,希望對你有幫助。
回復

使用道具 舉報

10#
ID:766762 發表于 2020-6-1 18:03 | 只看該作者
請問大佬們這個是什么?在protues可以找到嗎?
回復

使用道具 舉報

11#
ID:652287 發表于 2020-10-23 22:54 | 只看該作者
樓主,你還有這個的仿真圖嗎?我也是跟你一樣的 沒有仿真圖我很難受
回復

使用道具 舉報

12#
ID:143767 發表于 2020-10-25 11:48 | 只看該作者
AT24C02存儲,POWER電源輸入插座,SWITCH電源開關,F(xiàn)M10A觸摸模塊,CON3端子排,JDQ-DC5繼電器


回復

使用道具 舉報

13#
ID:143767 發表于 2020-10-25 11:53 | 只看該作者
除了觸摸模塊外其它的都能在PROTEUS中找得到。
回復

使用道具 舉報

14#
ID:712673 發表于 2020-10-25 19:30 | 只看該作者
AT24C02是IIC協議的eeprom,沒記錯的話容量是128字節,POWER是電源輸入端口,JDQ-DC5是5v繼電器,CON3是繼電器輸出端子,應該是控制鎖芯的,SWITCH是4*1撥碼開關,F(xiàn)M10A是指紋模塊,仿真的時候可以把指紋模塊用一個開關來代替,只輸出指紋正確時的開關量即可,希望對你有幫助。
回復

使用道具 舉報

15#
ID:420836 發表于 2020-10-26 04:54 | 只看該作者
AT24C02是RAM存儲器芯片。 FM10A可以是指紋識別IC。 其他包括電源連接器,開關和3針連接器。
回復

使用道具 舉報

16#
ID:235954 發表于 2020-10-26 10:39 | 只看該作者
建議去立創商城查看器件的PDF文檔,可以下載,還能弄一下器件的封裝
回復

使用道具 舉報

17#
ID:860117 發表于 2020-12-14 20:46 | 只看該作者
這是一些顯示器,指紋模塊,晶振什么的,可以搜一些相關的文檔里面有
回復

使用道具 舉報

18#
ID:341842 發表于 2020-12-15 18:37 | 只看該作者
更正上面大佬們所的發兩個,PWOER按圖標,可能是DC2.5或DC2.0 ,SWITCH 這里準確點是3位撥碼
回復

使用道具 舉報

19#
ID:525068 發表于 2020-12-15 20:56 | 只看該作者
24C02是串行EEPROM存儲器,POWER是DC電源接口的母頭,SWITCH是自鎖開關,JDQ是繼電器,CON可以用排針代替,也可以用三位的接線端子
回復
