老弟第一次做STM32最小系統板PCB，有沒有大佬給點建議和意見

ID:542498 · 發表于 2019-6-3 23:04

STM32最小系統
用的是STM32F103C8T6
附工程文件原理圖+PCB
USB供電這樣可能不穩？
接出的電源VCC3.3 和VCC5 我估計可能有問題，數據線沒接只想供個電慌得一批
穩壓AMS1117 5 to 3.3
下載SWD網上抄的（不確定可不可以）
電路簡單top和bottom覆銅 --no net
希望有錯誤的地方您能指點一波：D
萬分感謝�。。�

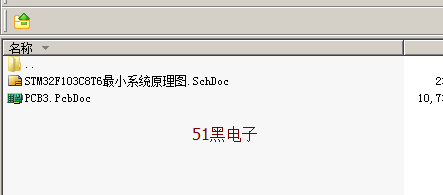

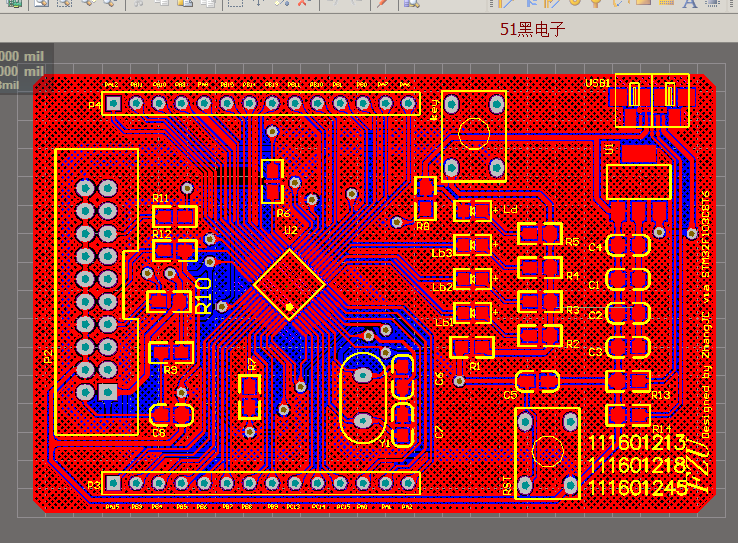

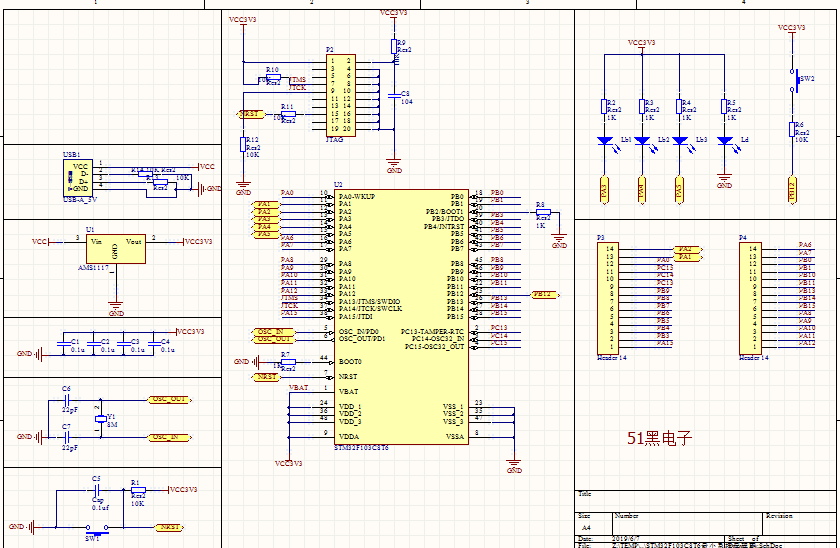

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

全部資料51hei下載地址：

Muggleme.zip (9.41 MB, 下載次數: 40)

ID:542498 · 發表于 2019-6-4 02:47

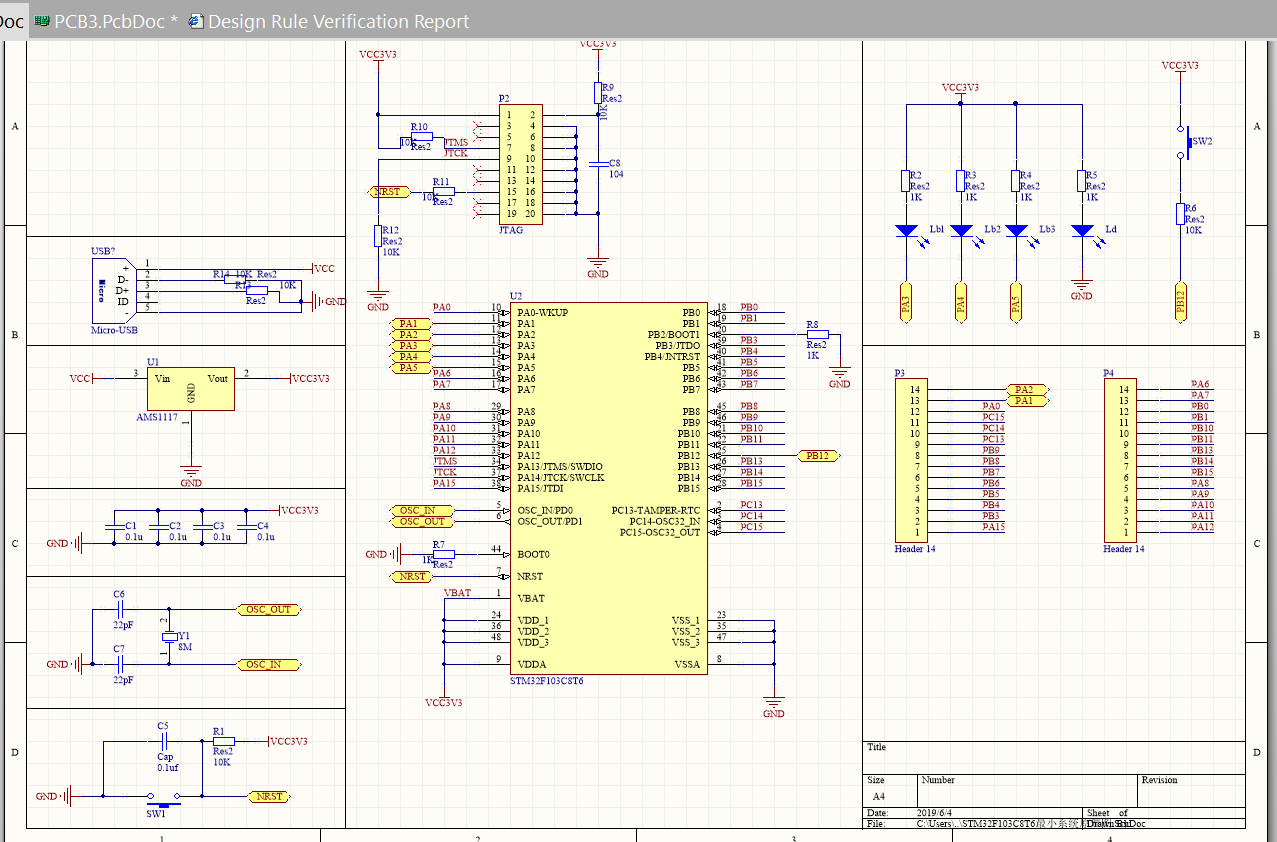

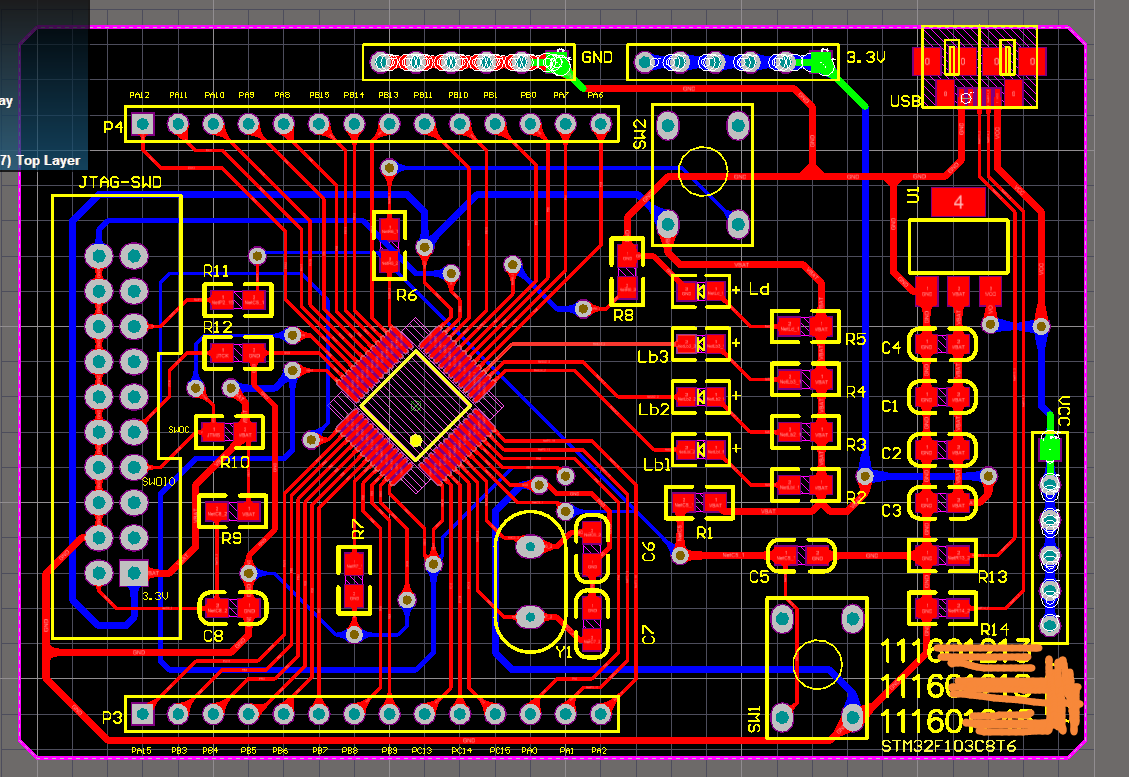

上圖！！

ID:542498 · 發表于 2019-6-5 00:17

STM32最小系統
用的是STM32F103C8T6
附工程文件原理圖+PCB
USB供電這樣可能不穩？
接出的電源VCC3.3 和VCC5 我估計可能有問題，數據線沒接只想供個電慌得一批
穩壓AMS1117 5 to 3.3
下載SWD網上抄的（不確定可不可以）
電路簡單top和bottom覆銅 --no net
希望有錯誤的地方您能指點一波：D
萬分感謝�。。�

ID:203850 · 發表于 2019-6-13 17:17

頂層和底層敷銅NET接地

ID:496492 · 發表于 2019-7-27 22:23

ch340g,做個USB轉ttl方便些吧

ID:402084 · 發表于 2019-7-28 20:29

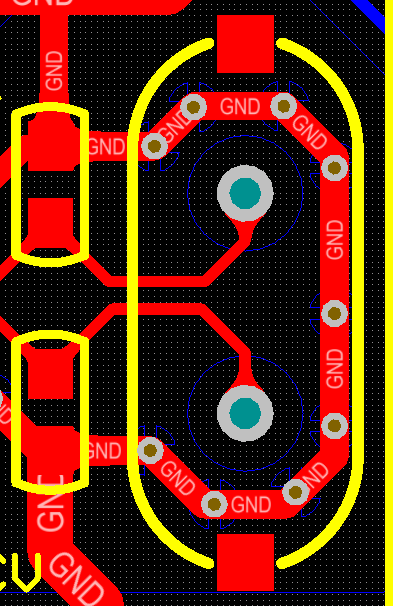

晶振做包地處理，還有我覺得你晶振封裝有點問題，小了點。

ID:402084 · 發表于 2019-7-28 20:30

同一層走線最好不要出現銳角。

ID:436177 · 發表于 2020-4-10 17:26

樓主，請問可以用嗎?
