請問為什么我這個mos控制電機的電路電流大了之后會自己切換

ID:417640 · 發表于 2020-8-14 19:59

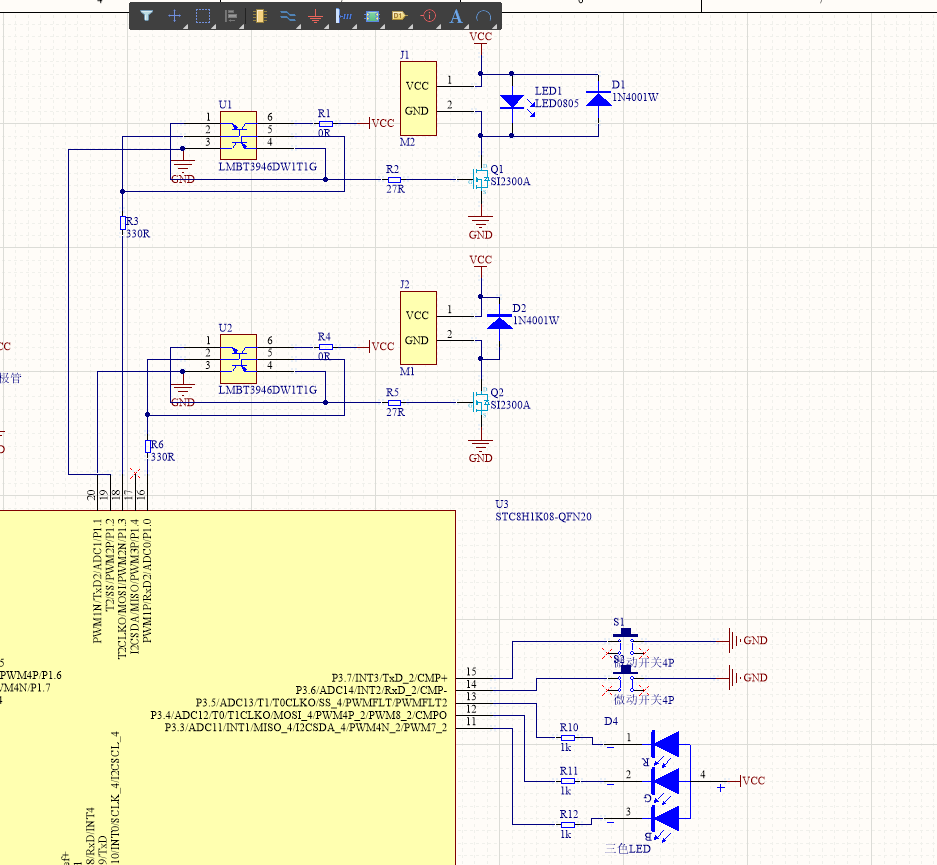

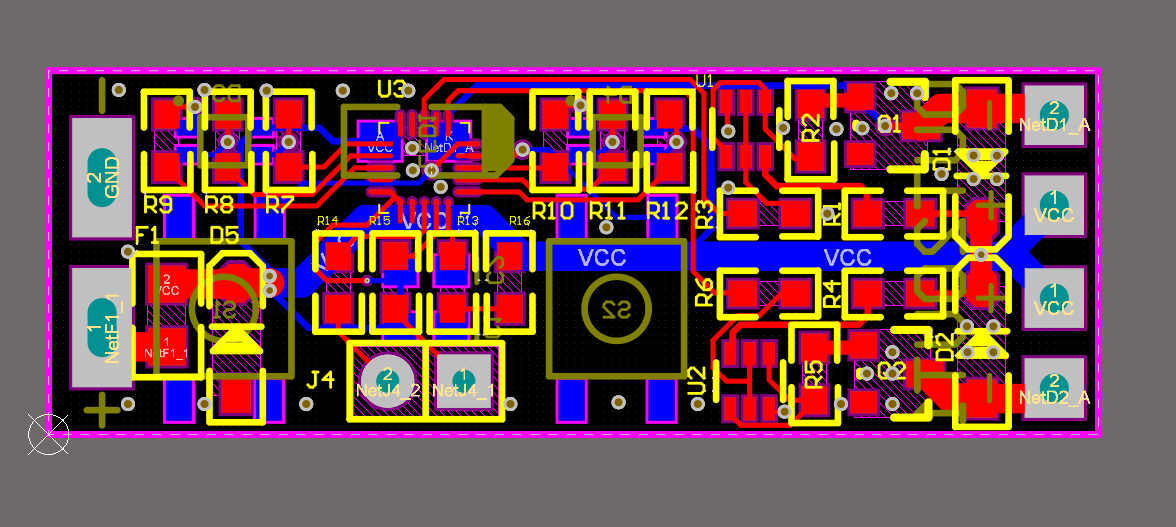

做了一個電機控制板，兩路輸出，同時按住兩顆按鈕5s可以切換，但是現在遇到個問題，我接上電機之后沒有按按鈕卻切換了輸出，如果把電機接別的就不會出現這種情況，或者電機串聯個電流表也是正常的，也就是說輸出的電流大了之后就會自己切換輸出對象或者程序出問題。。原理圖如圖一，PCB如圖二

控制電機.zip (2.83 KB, 下載次數: 9) 附件是源碼

ID:332444 · 發表于 2020-8-15 06:39

這樣電流一看就不規范設計，也不怕場效應管損壞？三極管直流通路都沒有？居然能仿真通過真是奇才？

ID:332444 · 發表于 2020-8-15 07:47

本帖最后由 xianfajushi 于 2020-8-15 08:01 編輯

從電路看，如果場效應管能低壓驅動，何須再加三極管？有不少電流驅動型加三極管豈不是畫蛇添足？直接電壓型驅動即可。

ID:86926 · 發表于 2020-8-15 08:09

按鍵IO口設置為上拉輸入模式還是浮空輸入模式？

ID:401564 · 發表于 2020-8-15 08:15

這U1和U2是干什么的?我看半天沒看明白

ID:213173 · 發表于 2020-8-15 08:31

ID:332444 · 發表于 2020-8-15 09:03

還有2個集電極接地何意

ID:123289 · 發表于 2020-8-15 16:40

你查一下，MOS導通G極需要多少電壓？你給的電壓夠不夠？

ID:417640 · 發表于 2020-8-15 22:53

xianfajushi 發表于 2020-8-15 06:39
這樣電流一看就不規范設計，也不怕場效應管損壞？三極管直流通路都沒有？居然能仿真通過真是奇才？

你好，謝謝你的回復，我是個小白，那么該怎么改進呢

ID:417640 · 發表于 2020-8-15 22:54

xianfajushi 發表于 2020-8-15 07:47
從電路看，如果場效應管能低壓驅動，何須再加三極管？有不少電流驅動型加三極管豈不是畫蛇添足？直接電壓型 ...

請問什么是電流驅動型?

ID:417640 · 發表于 2020-8-15 22:54

藍魄發表于 2020-8-15 08:09
按鍵IO口設置為上拉輸入模式還是浮空輸入模式？

雙向IO

ID:417640 · 發表于 2020-8-15 22:55

Y_G_G 發表于 2020-8-15 08:15
這U1和U2是干什么的?我看半天沒看明白

看網上的帖子加的圖騰柱電路

ID:417640 · 發表于 2020-8-15 22:56

wulin 發表于 2020-8-15 08:31

我聽有人建議說我的輸出需要并聯100uf的電容儲能濾波，這個需要嘛

ID:417640 · 發表于 2020-8-15 22:57

yzwzfyz 發表于 2020-8-15 16:40
你查一下，MOS導通G極需要多少電壓？你給的電壓夠不夠？

最大需要1V，我這里測得1.9

ID:417640 · 發表于 2020-8-15 22:59

wulin 發表于 2020-8-15 08:31

我算了一下驅動電流最大可能需要50mA，直接用推挽輸出的話，是不是驅動能力不夠用呢

ID:213173 · 發表于 2020-8-16 07:27

BadWolfZXY 發表于 2020-8-15 22:59
我算了一下驅動電流最大可能需要50mA，直接用推挽輸出的話，是不是驅動能力不夠用呢

MOS管是電壓驅動型，SI2300驅動電流只是MOS管的G極輸入電容幾百pF的充放電電流。圖騰柱只有在高頻高壓大功率驅動MOS管時才有意義。常用于電源逆變器。

ID:332444 · 發表于 2020-8-16 08:23

看來確實不了解元件知識，可查閱一下三極管與場效應管的相關知識，三極管驅動需有基極電流，而場效應管驅動只需要加柵極電壓。低壓驅動的場效應管直接用IO口驅動即可，只要在柵極加個結電容泄放電阻即可，否則有可能因靜電聚集高壓而損壞場效應管這是與晶體三極管不同之處。

ID:332444 · 發表于 2020-8-16 14:47

看來各論壇都有不懂電子電路的在自己設計仿真并且做出板子，問題真是千奇百怪的，都算是奇才，有畫蛇添足的，有張冠李戴的，各式各樣千奇百怪的電路。不管怎樣，假如不熟悉電子電路，至少該去咨詢熟悉的人，或是學些基礎的知識，查找和參考一些成功的電路，才敢說自己去設計電路打板，否則的話，哪來的那份自信，電路能正常按設計意圖工作？

ID:417640 · 發表于 2020-8-16 15:26

wulin 發表于 2020-8-16 07:27
MOS管是電壓驅動型，SI2300驅動電流只是MOS管的G極輸入電容幾百pF的充放電電流。圖騰柱只有在高頻高壓大 ...

好的，我明白了，謝謝您的指導

ID:417640 · 發表于 2020-8-16 15:27

xianfajushi 發表于 2020-8-16 08:23
看來確實不了解元件知識，可查閱一下三極管與場效應管的相關知識，三極管驅動需有基極電流，而場效應管驅動 ...

好的，我明白了，謝謝您的指導

ID:417640 · 發表于 2020-8-16 16:17

wulin 發表于 2020-8-16 07:27
MOS管是電壓驅動型，SI2300驅動電流只是MOS管的G極輸入電容幾百pF的充放電電流。圖騰柱只有在高頻高壓大 ...

前輩，我現在按照您的建議改完了，有一小問題還請前輩解惑，就是我現在的電機在啟動的時候不能直接啟動，需要人工幫它轉一下，要不然我的控制板就處于單片機程序出問題的狀態，幫電機啟動之后，就一切正常了，請問這是什么原因?qū)е碌哪?br />

ID:417640 · 發表于 2020-8-16 16:21

xianfajushi 發表于 2020-8-16 14:47
看來各論壇都有不懂電子電路的在自己設計仿真并且做出板子，問題真是千奇百怪的，都算是奇才，有畫蛇添足的 ...

我這也是自己瞎研究，剛上大學發現課本上學的發現遠遠不夠，自己探索總會出問題，做之前也參考了各個網站的成功電路，但是這次出問題發現了，他們的電路也不是完全照搬就行的，看來還學要多學習請教，主要是也不認識像您一樣的前輩

ID:417640 · 發表于 2020-8-16 18:20

wulin 發表于 2020-8-16 07:27
MOS管是電壓驅動型，SI2300驅動電流只是MOS管的G極輸入電容幾百pF的充放電電流。圖騰柱只有在高頻高壓大 ...

前輩我發現我把100K的電阻調到100R他就能正常啟動了，或者把電阻都換成1K，這是什么原因?qū)е碌哪兀瑸槭裁礀艠O電壓低了反倒能正常啟動了呢

ID:213173 · 發表于 2020-8-16 19:10

BadWolfZXY 發表于 2020-8-16 18:20
前輩我發現我把100K的電阻調到100R他就能正常啟動了，或者把電阻都換成1K，這是什么原因?qū)е碌哪�，為什�?...

電機電源與單片機電源最好各自獨立供電，共地連接。否則直流電機啟動瞬間近似短路，會把電源電壓拉低，導致單片機工作異常。根據SI2300產品手冊主要參數，此電路CPU電源電壓5V為宜。電機電源電壓12V為宜。
V DS =20V,R DS(ON) =40m @V GS =4.5V,I D =5.0A
V DS =20V,R DS(ON) =60m @V GS =2.5V,I D =4.0A
V DS =20V,,R DS(ON) =75m @V GS =1.8V,I D =1.0A
上述電路圖中只要把單片機端口模式設置為推挽輸出，100R電阻可有可無，可大可小，但不宜大于1K，100K電阻不宜改小，其主要作用是防止誤觸發。阻值太小會造成驅動電壓不足。

SI2300.pdf (48.35 KB, 下載次數: 4)

ID:417640 · 發表于 2020-8-17 18:15

wulin 發表于 2020-8-16 19:10
電機電源與單片機電源最好各自獨立供電，共地連接。否則直流電機啟動瞬間近似短路，會把電源電壓拉低，導 ...

前輩我這個電路板想用一塊鋰電池供電電壓范圍為3.3~5V，暫時做不到雙電源
那么有什么解決辦法嘛，在電機前端串聯一個電感是不是能夠防止上電瞬間拉低電位和電流過大的問題呢，還有我現在設置的就是推挽輸出

ID:417640 · 發表于 2020-8-17 18:15

wulin 發表于 2020-8-16 19:10
電機電源與單片機電源最好各自獨立供電，共地連接。否則直流電機啟動瞬間近似短路，會把電源電壓拉低，導 ...

或者電源輸入端接一個大電容？

ID:417640 · 發表于 2020-8-17 18:31

BadWolfZXY 發表于 2020-8-17 18:15
或者電源輸入端接一個大電容？

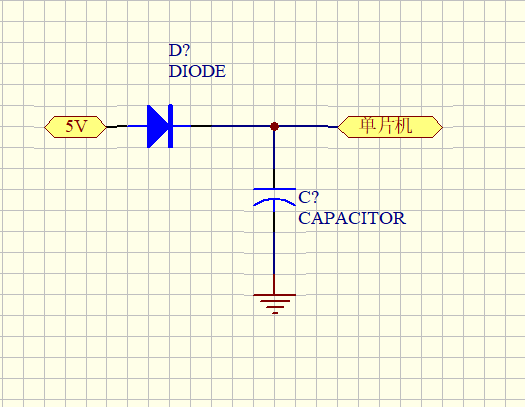

就是類似如圖這樣

ID:213173 · 發表于 2020-8-17 19:35

BadWolfZXY 發表于 2020-8-17 18:15
前輩我這個電路板想用一塊鋰電池供電電壓范圍為3.3~5V，暫時做不到雙電源
那么有什么解決辦法嘛，在電機 ...

可以在電機電源端接一個足夠大的電容和不小于10mH的電感再接到總電源試試。不過主要問題可能是總電源輸出能力有限。一般來講電機正常工作電源負載能力要達到電機額定功率10倍，才能保證瞬態特性滿足要求。

ID:417640 · 發表于 2020-8-17 23:31

wulin 發表于 2020-8-17 19:35
可以在電機電源端接一個足夠大的電容和不小于10mH的電感再接到總電源試試。不過主要問題可能是總電源輸出 ...

好的了解了，暫時沒有其他問題，明天測試一下，感謝前輩這幾天的指點迷津

ID:420836 · 發表于 2020-8-18 08:24

首先根據大家的意見對設計進行更正。其次，檢查電動機，MOSFET和其他組件的規格，以確保電流不超過額定值。第三，問題也可能是由于干擾造成的，因此請增加一些措施以減少噪音。

ID:417640 · 發表于 2020-8-18 21:39

TTQ001 發表于 2020-8-18 08:24
首先根據大家的意見對設計進行更正。其次，檢查電動機，MOSFET和其他組件的規格，以確保電流不超過額定值 ...

前輩，減少噪音的措施有哪些呢

ID:736233 · 發表于 2020-9-4 09:13

我現在也在做一個，我是用三極管驅動MOS管再驅動電機，但是發現沒法正常驅動，需要加兩個升壓，分別控制，后續又發現電機震動挺大的。
